Корпус узкопрофильного замка с защёлкой 153 (30 mm) w b (никель)

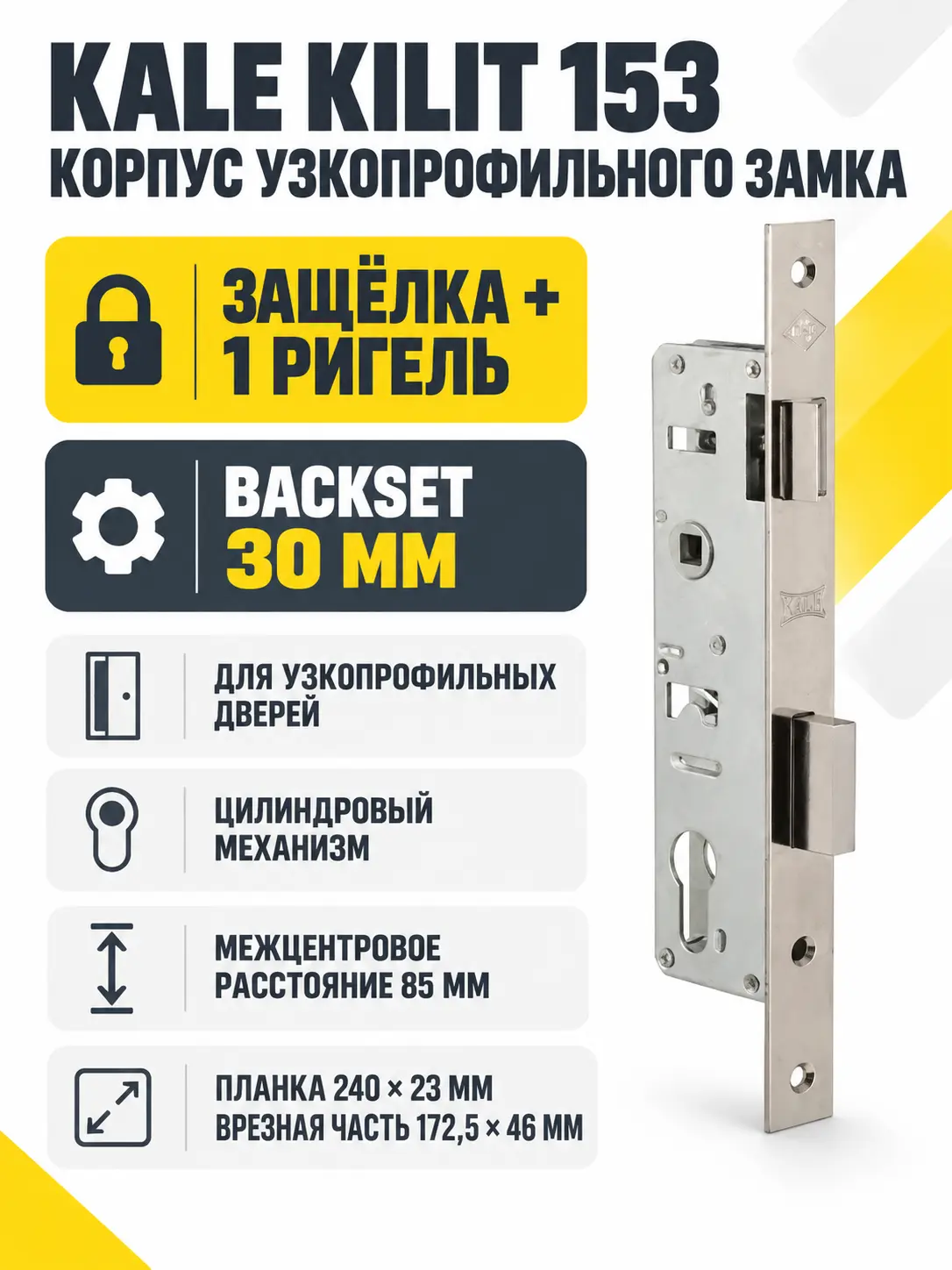

Узкопрофильный замок KALE KILIT 153 с backset 30 мм

KALE KILIT 153 — корпус врезного цилиндрового замка для узкопрофильной двери. Модель объединяет подпружиненную защёлку для удержания двери в закрытом положении и один выдвижной ригель для запирания. Удаление ключевого отверстия составляет 30 мм, а межцентровое расстояние между осью ручки и цилиндровым механизмом — 85 мм.

Узкая лицевая планка шириной 23 мм подходит для монтажа в конструкции, где пространство под замочный корпус ограничено шириной профиля. Такая конфигурация применяется при сборке и ремонте калиток, входных групп и узкопрофильных дверей, однако совместимость определяется не общим названием профиля, а точным совпадением посадочных размеров.

Размеры и конструкция

Длина лицевой планки равна 240 мм. Врезная часть имеет высоту 172,5 мм и ширину 46 мм. Эти параметры необходимо проверить вместе: совпадения одного backset недостаточно, если корпус не помещается в профиль или отверстия двери расположены иначе.

Корпус выполнен из оцинкованной стали. Для ригеля и защёлки используется хромированный цинковый сплав. Цвет лицевой части — никель. Цилиндровая конструкция позволяет подбирать механизм секретности с учётом толщины двери и расположения крепёжного отверстия, но его конкретный типоразмер следует определять после замера установленной дверной системы.

Где применяется модель

Замок рассчитан на узкопрофильные двери. Его можно рассматривать для новой установки либо для замены изношенного корпуса, когда требуются backset 30 мм, межцентровое расстояние 85 мм и планка 240 × 23 мм. При ремонте желательно снять старый корпус и сравнить не только основные цифры, но и общую форму, положение защёлки, ригеля, отверстий под ручку, цилиндр и крепёж.

Если подбирается вся запирающая система, полезно заранее согласовать корпус, цилиндровый механизм, ручки, ответную часть и крепёж. Другие варианты для дверных конструкций представлены в разделе дверные замки, где можно сопоставить назначение и основные посадочные параметры.

Что проверить перед заказом

• Backset: расстояние от края лицевой планки до оси ключевого отверстия должно составлять 30 мм.
• Межцентровое расстояние: расстояние между осями ручки и цилиндра должно быть 85 мм.
• Посадочное место: предусмотрите пространство под врезную часть высотой 172,5 мм и шириной 46 мм.
• Лицевую планку: сравните длину 240 мм, ширину 23 мм и расположение монтажных отверстий со старым замком или подготовленной дверью.
• Направление закрывания: сопоставьте положение скоса защёлки со стороной открывания двери.
• Смежную фурнитуру: проверьте размеры цилиндра, ручек, ответной части и крепежа до начала монтажа.

Характеристики

Рекомендации по установке

До врезки выполните контрольную примерку корпуса без приложения усилия. Убедитесь, что механизм свободно размещается внутри профиля, лицевая планка прилегает ровно, а подвижные элементы не задевают стенки и ответную часть. После монтажа сначала проверьте движение защёлки и ригеля при открытой двери, затем аккуратно испытайте закрывание без рывков. Если требуется изменение посадочного места или сверление металлического профиля, установку разумно поручить специалисту.

Модель KALE KILIT 153 подходит для проекта, в котором одновременно соблюдены backset 30 мм, межцентровое расстояние 85 мм и габариты корпуса с планкой. Точная сверка этих параметров помогает подобрать замок без доработки двери и обеспечить корректное взаимодействие защёлки, ригеля и ответной части.
