Корпус узкопрофильного замка с защёлкой 153 (35 mm) w b (никель)

Узкопрофильный замок KALE KILIT 153 с бэксетом 35 мм

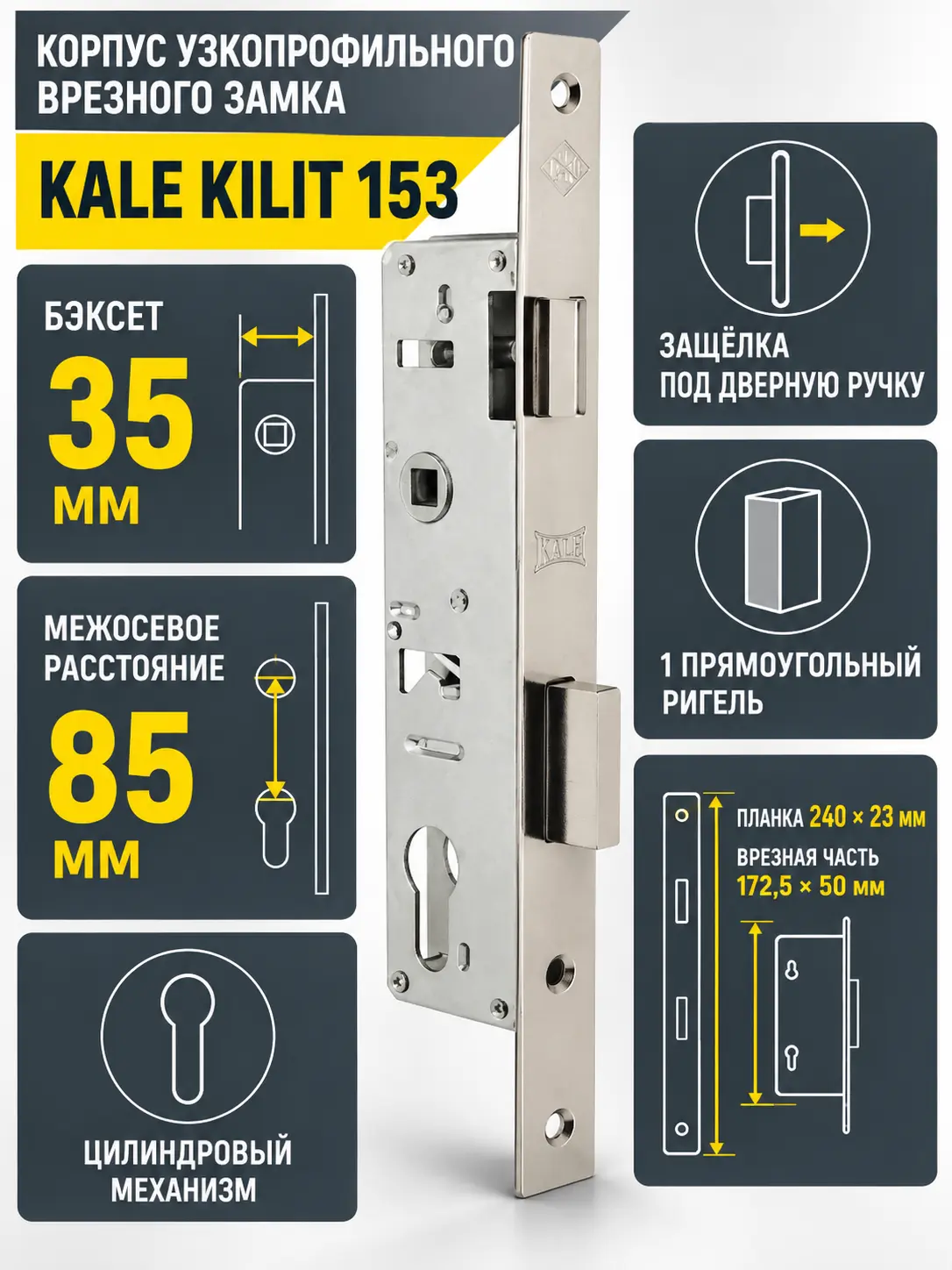

KALE KILIT 153 — корпус врезного цилиндрового замка узкопрофильного исполнения. Модель объединяет защёлку под нажимную ручку и один прямоугольный ригель: защёлка используется при обычном закрывании двери, а ригель — при запирании установленным цилиндровым механизмом. Цвет лицевой планки — никель.

Компактная врезная часть позволяет рассматривать модель для дверных конструкций с ограниченным внутренним пространством профиля. Замок подбирают не только по названию серии: решающими являются бэксет, межосевое расстояние, габариты корпуса и размер лицевой планки. Для этого исполнения бэксет равен 35 мм, а расстояние между осью ручки и осью цилиндра — 85 мм.

Назначение и сценарии применения

Корпус подходит для сборки нового дверного узла либо замены замка с совпадающей геометрией. Он может использоваться там, где требуется работа защёлки от ручки и отдельное запирание ригелем от цилиндра. При замене удобнее сравнивать демонтированный механизм с новой моделью по нескольким контрольным размерам, а не ориентироваться только на внешний вид лицевой планки.

Если дверь комплектуется с нуля, сначала определяют доступную глубину и высоту выборки в профиле, положение ручки и цилиндра, а также ширину торца. Для сравнения с другими конструкциями и вариантами исполнения можно перейти в раздел дверных замков, сохраняя в качестве основных критериев размеры и тип механизма.

Подтвержденные размеры и конструкция

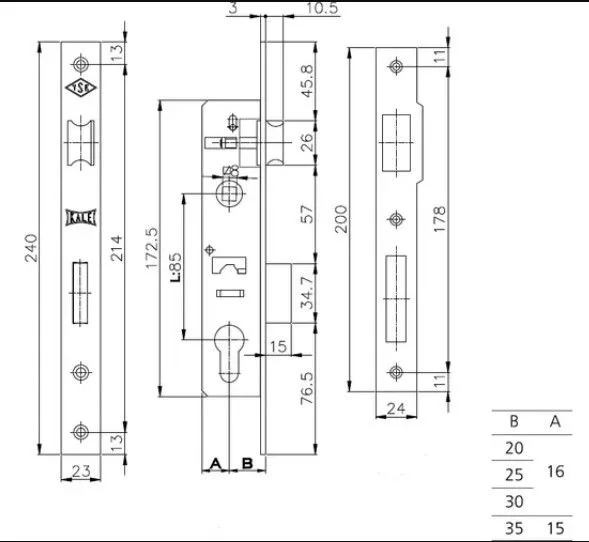

Лицевая планка имеет длину 240 мм и ширину 23 мм. Высота врезной части составляет 172,5 мм, ширина — 50 мм. Эти параметры особенно важны при установке в существующую выборку: даже при одинаковых значениях 35/85 положение крепёжных отверстий и форма подготовленного посадочного места должны соответствовать фактической детали.

Модель рассчитана на цилиндровый механизм, однако цилиндр в комплект не входит. Это позволяет подобрать его отдельно под толщину двери и используемые накладки. Дверную ручку, квадрат, крепёж и ответную часть также следует подбирать по фактической конструкции двери и имеющейся комплектации, не предполагая их наличие вместе с корпусом.

Что проверить перед заказом

• Бэксет: расстояние от торца лицевой планки до оси цилиндра должно соответствовать 35 мм.
• Межосевое расстояние: между осью ручки и осью цилиндра требуется 85 мм.
• Посадочное место: сопоставьте выборку с врезной частью размером 172,5 × 50 мм.
• Лицевую планку: проверьте возможность установки планки длиной 240 мм и шириной 23 мм.
• Цилиндр: выберите его длину по толщине двери, расположению замка и толщине накладок.
• Сопряжение: убедитесь, что защёлка и ригель совпадут с проёмами ответной части при закрытой двери.

Характеристики KALE KILIT 153

Практическая рекомендация

Перед монтажом выполните сухую примерку без усилия: корпус должен свободно входить в подготовленную выборку, а лицевая планка — ровно прилегать к торцу. После установки ручка, защёлка и ригель должны перемещаться без заеданий как при открытой, так и при закрытой двери. KALE KILIT 153 с параметрами 35/85 стоит выбирать, когда все ключевые размеры совпадают с дверной конструкцией и отдельно подобранным цилиндром.
