Корпус узкопрофильного замка с защёлкой 153 P (25 mm) w b (хром)

Узкопрофильный замок Kale Kilit 153/P 25 мм

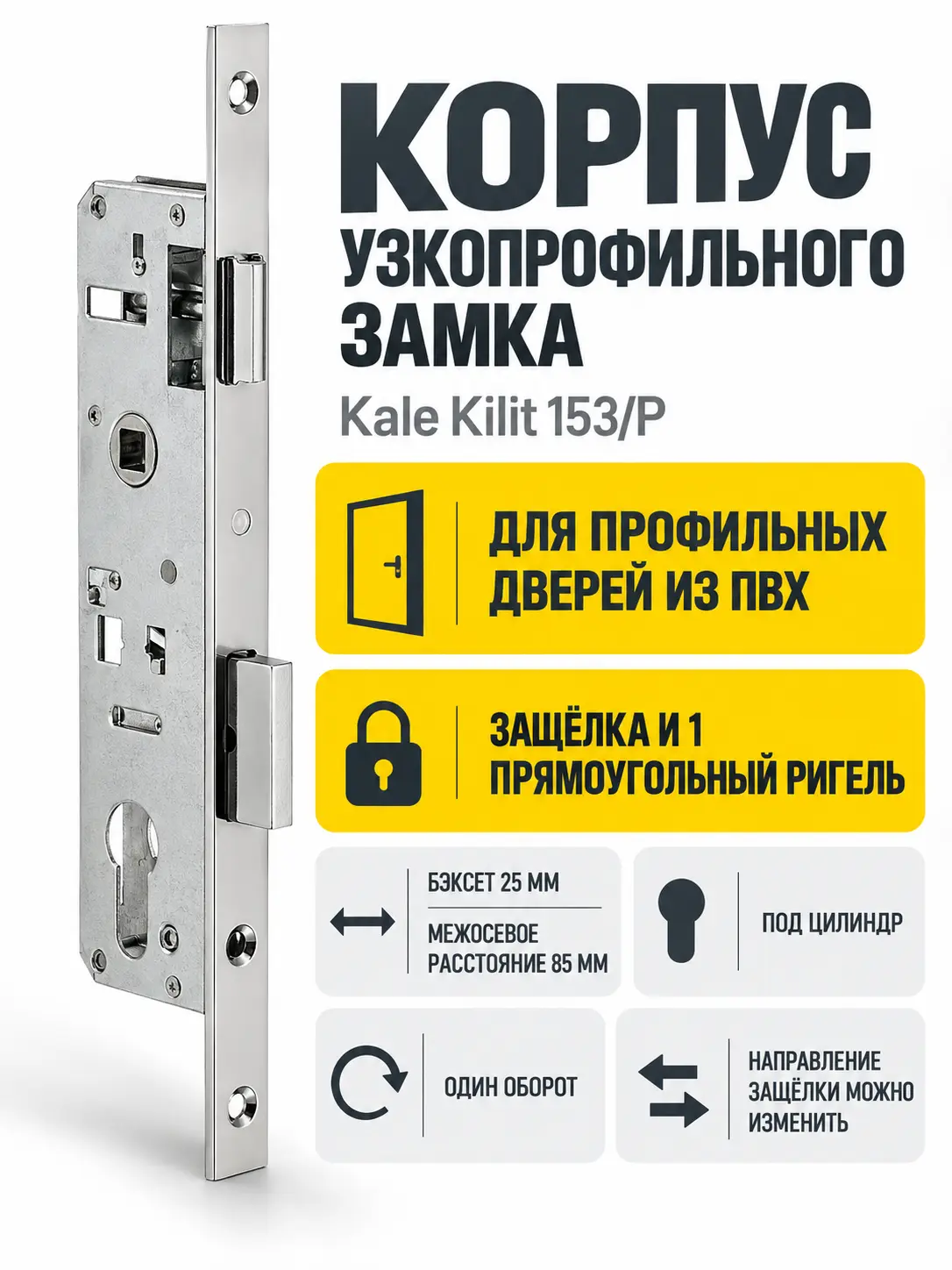

Kale Kilit 153/P — корпус врезного цилиндрового замка узкого типа для профильных дверей из ПВХ. Такая конструкция подходит для случаев, когда внутри профиля мало места для стандартного дверного механизма. Модель объединяет подпружиненную защёлку под нажимную ручку и один прямоугольный ригель: защёлка удерживает закрытую дверь, а ригель служит для запирания цилиндровым механизмом.

Исполнение 153/P 25 имеет бэксет 25 мм — расстояние от края лицевой планки до оси цилиндра. Межосевое расстояние между осью ручки и осью цилиндра составляет 85 мм. Эти два параметра особенно важны при замене существующего замка: совпадение только внешнего вида не гарантирует совместимость с отверстиями в профиле, ручкой и накладками.

Конструкция и размеры

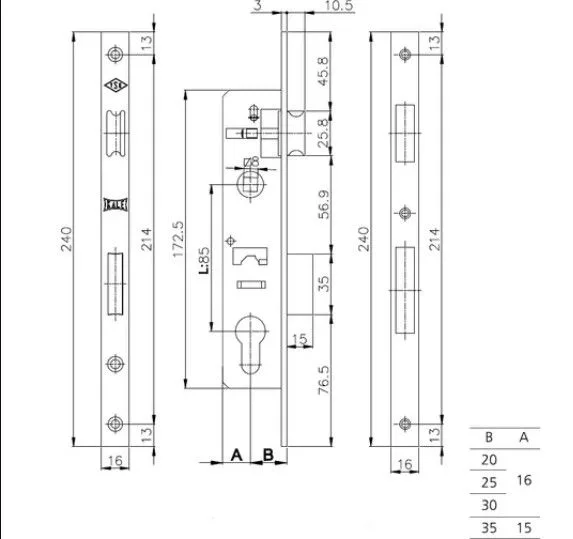

Лицевая планка имеет длину 240 мм и ширину 16 мм. Размер врезной части корпуса составляет 172,5 × 41 мм. Узкая планка рассчитана на установку в профильную дверь с подходящей геометрией посадочного места. Корпус изготовлен из стали с гальваническим покрытием. Стальная лицевая планка, защёлка и ригель имеют хромированное покрытие; защёлка и ригель выполнены из цинкового сплава.

Ригель запирается на один оборот. Направление защёлки можно изменить, поэтому механизм допускает адаптацию под направление закрывания двери. Перестановку следует выполнять аккуратно и только предусмотренным конструкцией способом, не разбирая узлы, которые не относятся к регулировке защёлки.

Совместимость и выбор

Модель рассчитана на цилиндровый механизм, но сам цилиндр в комплект не входит. Его подбирают отдельно с учётом толщины профиля, накладок и требуемого положения кулачка. Также отдельно проверьте совместимость нажимного гарнитура с межосевым расстоянием 85 мм и квадратом ручки, уже используемым в двери.

Перед заказом измерьте бэксет старого механизма, длину и ширину лицевой планки, высоту и глубину посадочной выборки. Сравните положение осей ручки и цилиндра, направление защёлки, форму ригеля и расположение крепёжных отверстий. Если замок выбирается для новой двери, размеры посадочного места следует согласовать с профилем и схемой установки.

Для сравнения с другими корпусами и подбора механизма с иными посадочными параметрами можно перейти в раздел дверных замков. При выборе ориентируйтесь прежде всего на назначение двери, бэксет, межосевое расстояние и габариты корпуса.

Характеристики Kale Kilit 153/P 25

Рекомендации по установке

До монтажа приложите корпус к подготовленному посадочному месту без усилия и убедитесь, что лицевая планка располагается ровно, а оси ручки и цилиндра совпадают с отверстиями двери. Не подгоняйте профиль ударами по корпусу и не допускайте попадания металлической стружки внутрь механизма. Крепёж выбирайте по конструкции профиля и устанавливайте без перетягивания, чтобы не деформировать корпус.

После установки несколько раз проверьте движение защёлки и ригеля сначала при открытой двери, затем при закрытой. Детали должны перемещаться свободно, без трения о профиль и ответную часть. Kale Kilit 153/P 25 мм станет практичным выбором при точном совпадении посадочных размеров и корректно подобранных цилиндре и нажимном гарнитуре.
