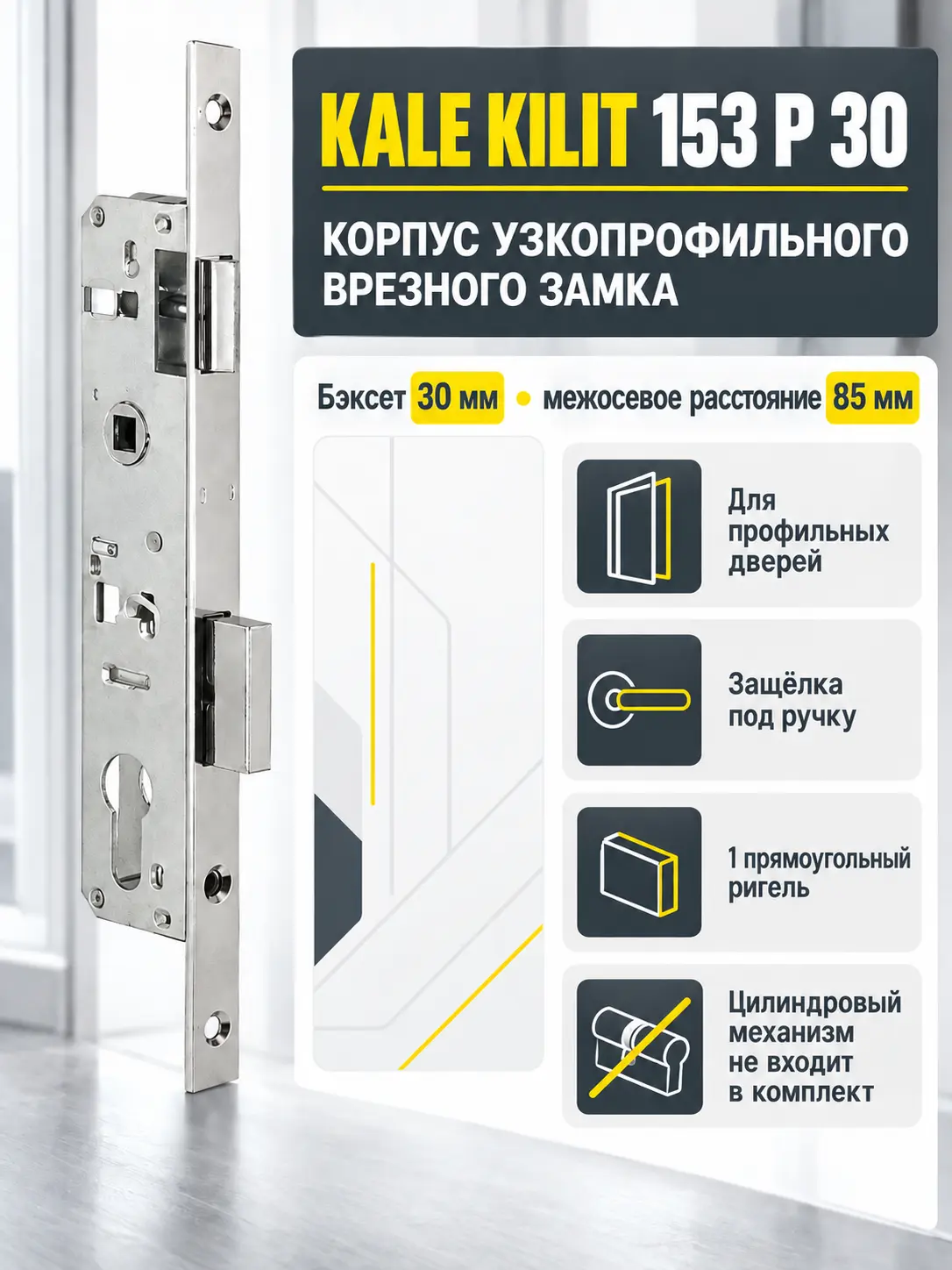

Корпус узкопрофильного замка с защёлкой 153 P (30 mm) w b (хром)

Узкопрофильный замок Kale Kilit 153 P с бэксетом 30 мм

Kale Kilit 153 P — корпус врезного цилиндрового замка с защёлкой под нажимную ручку. Узкий формат рассчитан на установку в профильные двери, где пространство внутри створки ограничено. Модель подходит для дверных конструкций из ПВХ-профиля при совпадении монтажных размеров и геометрии посадочного места.

Исполнение 153 P 30 имеет бэксет 30 мм. Этот размер измеряется от лицевой планки до оси цилиндрового механизма и является одним из главных параметров совместимости. Межосевое расстояние между осью ручки и осью цилиндра составляет 85 мм. Такое сочетание обозначают как 30/85 мм.

Назначение и сценарии применения

Корпус можно использовать при комплектации новой профильной двери либо для замены изношенного замка с совпадающими размерами. Защёлка удерживает закрытую створку при работе ручкой, а прямоугольный ригель выполняет запирание после установки совместимого цилиндрового механизма.

При замене недостаточно ориентироваться только на внешний вид старого замка. Сравните бэксет, межосевое расстояние, габариты врезной части и лицевой планки. Полезно также проверить расположение крепёжных отверстий, форму торца двери и свободное пространство внутри профиля. Другие варианты для профильных дверей представлены среди дверных замков, где можно подобрать корпус с подходящей геометрией.

Размеры и конструктивные параметры

Лицевая планка модели имеет длину 240 мм и ширину 16 мм. Высота врезной части корпуса составляет 172,5 мм, а её ширина — 46 мм. Эти размеры следует проверять по фактическому посадочному месту: корпус не должен упираться во внутренние элементы профиля, стеклопакет или усилитель.

Замок рассчитан на цилиндровый механизм секретности и имеет один прямоугольный ригель. Цилиндр не входит в комплект корпуса, поэтому его длину подбирают по толщине двери и установленным накладкам. Он не должен заметно выступать за наружную защитную фурнитуру. Ручки и элементы крепления также выбирайте с учётом толщины профиля и расположения отверстий.

Характеристики Kale Kilit 153 P 30

Что проверить перед заказом

• измерьте бэксет старого замка от торцевой планки до центра цилиндра;
• проверьте межосевое расстояние между центрами ручки и цилиндра;
• сопоставьте размеры корпуса 172,5 × 46 мм с полостью дверного профиля;
• сравните длину и ширину лицевой планки — 240 × 16 мм;
• убедитесь, что выбранные ручки и цилиндр подходят к двери по размерам;
• до монтажа проверьте направление работы защёлки и соответствие ответной части.

Практические рекомендации

До установки приложите замок к подготовленному посадочному месту без усилия и проверьте совмещение осей. Не расширяйте отверстия и не изменяйте корпус замка до контрольной примерки. Крепёж подбирайте по конструкции профиля: чрезмерно длинные винты способны задеть внутренние элементы двери, а короткие не обеспечат надёжной фиксации.

После монтажа сначала проверьте движение ручки, защёлки и ригеля при открытой створке. Затем несколько раз закройте дверь без приложения силы и убедитесь, что механизм не задевает ответную часть. Kale Kilit 153 P 30 подходит для замены или комплектации профильной двери, когда требуются бэксет 30 мм, межосевое расстояние 85 мм и лицевая планка шириной 16 мм.
