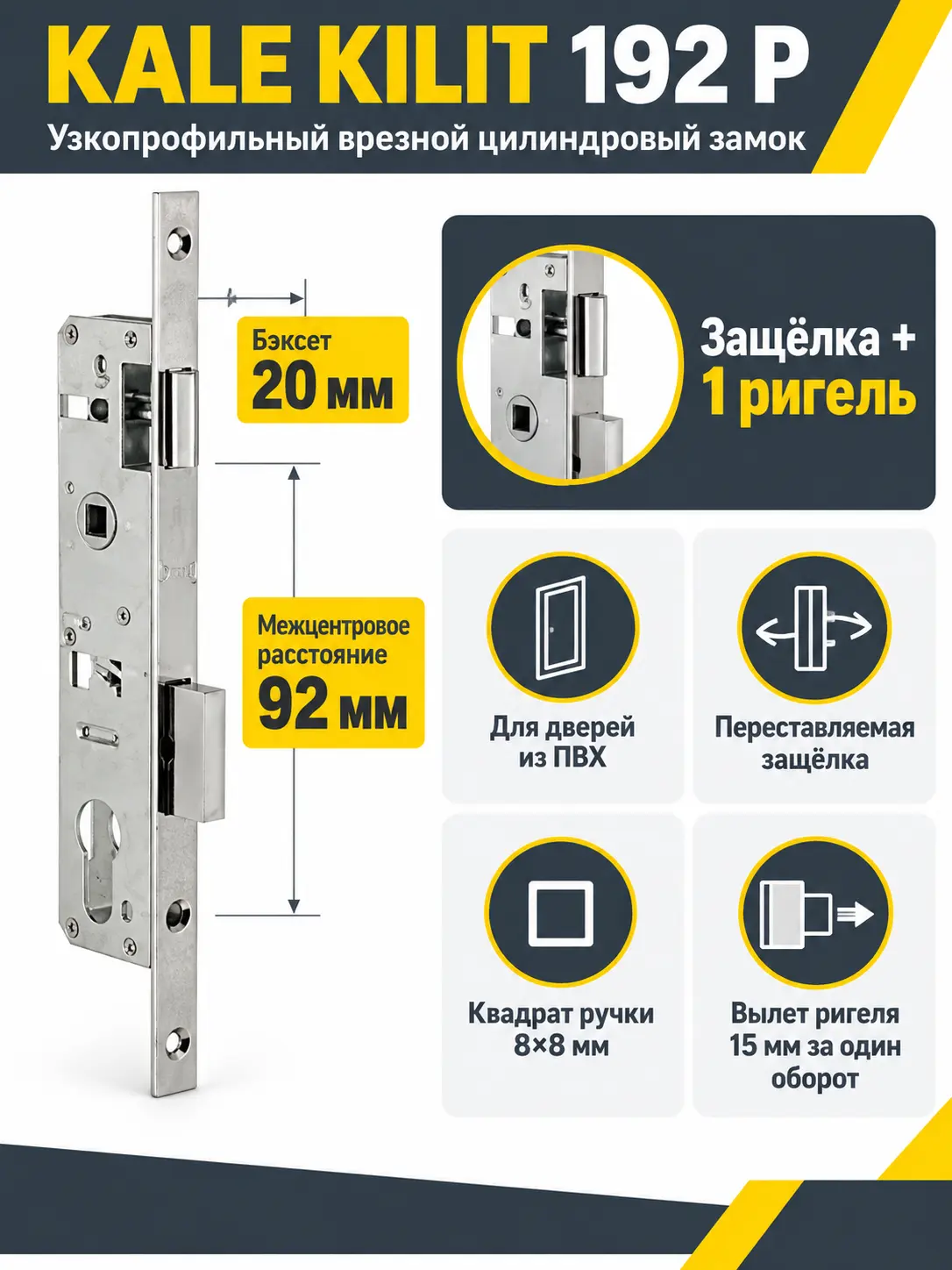

Корпус узкопрофильного замка с защёлкой 192 P (20 mm) w b (хром)

Узкопрофильный замок KALE KILIT 192 P с бэксетом 20 мм

KALE KILIT 192 P — врезной цилиндровый замок узкого типа, рассчитанный на установку в двери из ПВХ. Компактный корпус подходит для профильных дверных конструкций, где особенно важны точные установочные размеры. Модель объединяет подпружиненную защёлку для удержания двери в закрытом положении и прямоугольный ригель для запирания цилиндровым механизмом.

Это исполнение имеет бэксет 20 мм — расстояние от лицевой планки до оси цилиндра и квадрата ручки. Межцентровое расстояние между осью ручки и цилиндра составляет 92 мм. Такое сочетание параметров необходимо учитывать при подборе нажимного гарнитура, цилиндра и замены ранее установленного корпуса: внешнее сходство узкопрофильных замков не гарантирует совпадения посадочных точек.

Конструкция и подтверждённые размеры

Длина лицевой планки составляет 240 мм, ширина — 16 мм, толщина — 2,5 мм. Высота врезной части равна 179,5 мм, а её ширина — 36 мм. Под ручку предусмотрено отверстие для квадрата 8×8 мм. Один прямоугольный ригель выдвигается на 15 мм за один оборот ключа.

Корпус выполнен из стали с гальваническим покрытием. Стальные лицевая и ответная планки имеют хромированную поверхность. Защёлка и ригель изготовлены из цинкового сплава и также хромированы. Защёлка переставляемая, поэтому перед монтажом её можно ориентировать с учётом направления закрывания двери. Изменение направления следует выполнять аккуратно и без разборки механизма, если она не предусмотрена инструкцией установщика.

Применение и совместимость

Замок используют при сборке, ремонте или замене запирающего механизма в профильной двери из ПВХ. Он подходит только при совпадении бэксета 20 мм, межцентрового расстояния 92 мм, размеров корпуса и расположения крепёжных отверстий. Для просмотра других конструктивных вариантов можно перейти в раздел дверные замки и сравнить модели по типу механизма и монтажным размерам.

При замене старого замка измеряйте не только ширину планки. Сопоставьте её длину, высоту и глубину выборки в профиле, положение оси ручки, центр цилиндра, форму ответной части и ход ригеля. Нажимной гарнитур должен соответствовать межцентровому расстоянию 92 мм и квадрату 8 мм. Цилиндровый механизм подбирают с учётом общей толщины дверного профиля, накладок и требуемого выступания цилиндра с обеих сторон.

Комплект и подготовка к установке

В комплект входит корпус замка и ответная планка. Декоративные накладки на цилиндр не входят. До оформления заказа отдельно определите подходящие ручки, цилиндр и крепёж, если они требуются для вашей двери. Длину крепёжных элементов выбирают по конструкции профиля и установленной фурнитуре, не допуская контакта винтов с подвижными деталями механизма.

Перед монтажом проверьте замок вручную вне двери: защёлка должна свободно утапливаться и возвращаться, а ригель — перемещаться без заеданий. Устанавливайте корпус без перекоса и чрезмерного затягивания винтов. После фиксации сначала проверьте работу механизма при открытой створке, затем отрегулируйте положение ответной планки так, чтобы защёлка и ригель входили в неё без трения и необходимости прижимать или приподнимать дверь.

Характеристики

Итог

KALE KILIT 192 P 20 мм подходит для профильной ПВХ-двери, если её посадочные параметры рассчитаны на бэксет 20 мм и межцентровое расстояние 92 мм. Точная сверка планки, корпуса, квадрата ручки и цилиндра до покупки поможет заменить механизм без переделки дверного профиля и обеспечить свободную работу защёлки и ригеля.
