Корпус врезного замка c защёлкой MDV25 C-60.85.3R16

Корпус врезного замка FUARO MDV25 C-60.85.3R16

FUARO MDV25 C-60.85.3R16 — корпус врезного дверного замка под цилиндровый механизм секретности. Конструкция объединяет реверсивную защёлку и три запирающих ригеля: защёлка удерживает дверь в закрытом положении, а ригели обеспечивают её запирание при повороте ключа. Модель предназначена для установки внутрь дверного полотна и может использоваться при сборке новой двери либо для замены корпуса с совпадающей геометрией.

Ключевые параметры модели зашифрованы и в её обозначении: бэксет составляет 60 мм, межцентровое расстояние — 85 мм, диаметр трёх ригелей — 16 мм. Бэксет измеряется от торца лицевой планки до оси цилиндрового механизма, а межцентровое расстояние — между осью цилиндра и осью дверной ручки. Оба размера необходимо проверять одновременно: совпадения только одного из них недостаточно для корректной замены.

Конструкция и применение

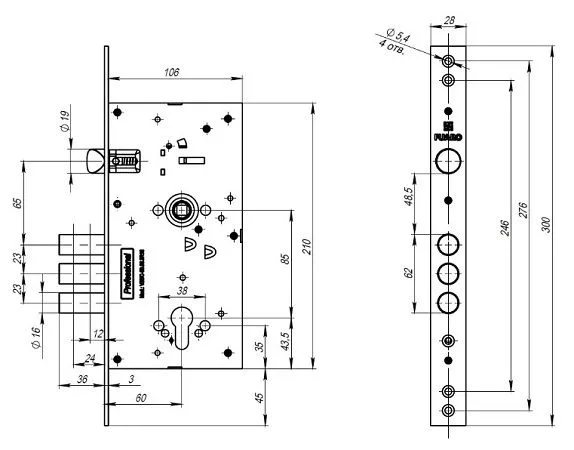

Корпус изготовлен из оцинкованной стали. Лицевая планка имеет хромированное исполнение, длину 300 мм и ширину 28 мм. Врезная часть корпуса занимает 210 мм по высоте и 106 мм по ширине. Такие параметры важны при подготовке посадочного места и особенно при замене существующего замка: новый корпус не должен упираться во внутренние элементы полотна, а планка должна помещаться в торцевую выборку.

Три ригеля выходят на 36 мм, запирание выполняется за три полуоборота. Реверсивная защёлка позволяет адаптировать корпус к левой или правой двери. При выборе направления ориентируйтесь на фактическую сторону открывания и устанавливайте защёлку скошенной стороной к ответной части. Изменять её положение следует только безопасным способом, предусмотренным конструкцией замка, без разборки силовых элементов корпуса.

Модель применяется как часть полноценного дверного комплекта. Для работы потребуются подходящие цилиндровый механизм, ручки и ответная часть. Подбирать эти элементы следует по размерам двери и самого корпуса. Другие корпуса и комплектующие для запирающей системы представлены в разделе дверных замков, где удобно сопоставить назначение и установочные параметры деталей.

Что проверить перед заказом

• Бэксет: расстояние от торца планки до оси цилиндра должно составлять 60 мм.
• Межцентровое расстояние: расстояние между осями ручки и цилиндра должно быть 85 мм.
• Посадочное место: сравните его с врезной частью корпуса 210 × 106 мм.
• Лицевую планку: проверьте длину 300 мм, ширину 28 мм, расположение крепёжных отверстий и форму торцевой выборки.
• Запирающую часть: сопоставьте три ригеля диаметром 16 мм, их расположение и выход 36 мм с ответной частью.
• Сторону открывания: заранее определите требуемое положение реверсивной защёлки.

При замене полезно снять старый корпус и измерить его отдельно. Не ориентируйтесь только на внешнее сходство или межосевое расстояние: положение креплений, глубина корпуса и конфигурация ответной части также влияют на совместимость. Для новой установки разметку выполняют по фактическому корпусу и схеме дверной конструкции.

Характеристики

Практический выбор

FUARO MDV25 C-60.85.3R16 стоит выбирать по совокупности монтажных размеров, а не только по типу механизма. Корпус подойдёт, если дверное полотно допускает врезную часть 210 × 106 мм, оси ручки и цилиндра расположены на расстоянии 85 мм, а бэксет равен 60 мм. После установки проверьте движение защёлки и ригелей сначала при открытой двери и только затем — при закрытой. Это помогает своевременно обнаружить перекос или несовпадение с ответной частью.
