Крепление профиля VELLO

Крепление для горизонтальных профилей VELLO

GTV PA-MOUNT-GL-00 — комплект креплений для монтажа горизонтальных профилей типов C и L в безручечной системе VELLO. Такие профили формируют функциональный зазор, за который открывают фасад без накладной мебельной ручки. Крепления используются как вспомогательные элементы системы: они позволяют закрепить профиль внутри стенок мебельного корпуса либо на перегородке.

Модель подходит для сборки кухонных тумб, модулей с выдвижными ящиками и другой корпусной мебели, спроектированной под горизонтальные профили VELLO. Крепление также допускает соединение двух профилей в горизонтальной плоскости под прямым углом. Это полезно при формировании углового участка конструкции, однако расположение деталей и подготовку корпуса следует определять по проекту мебели и технической схеме системы.

Комплект и подтвержденные параметры

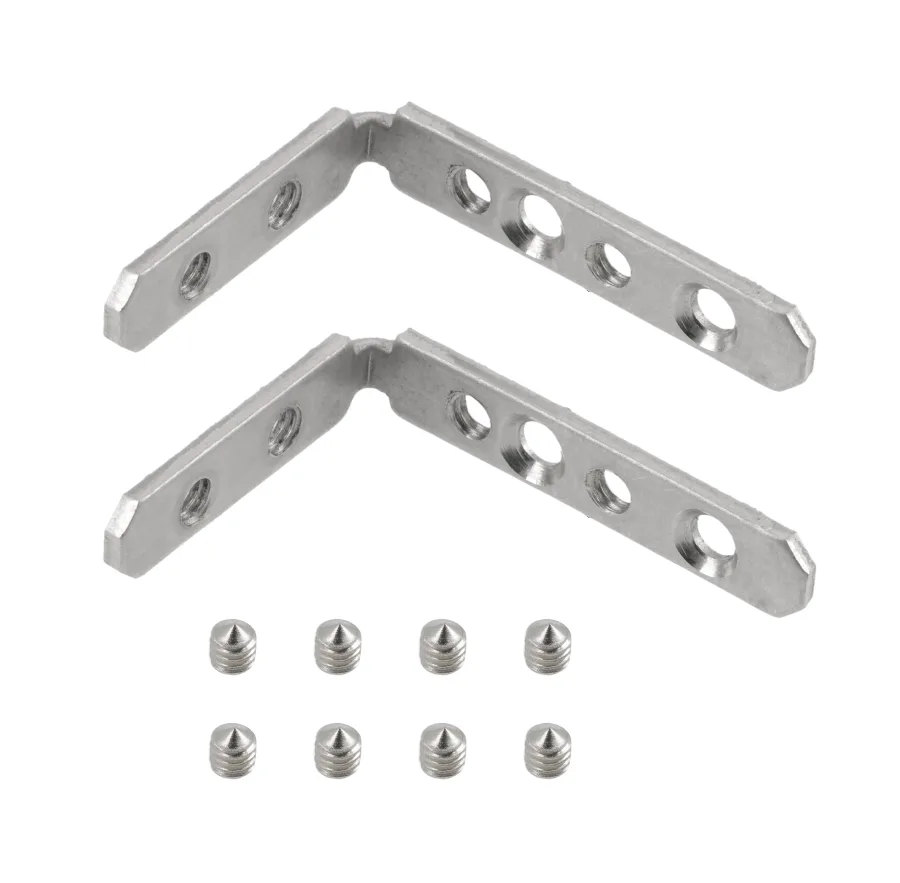

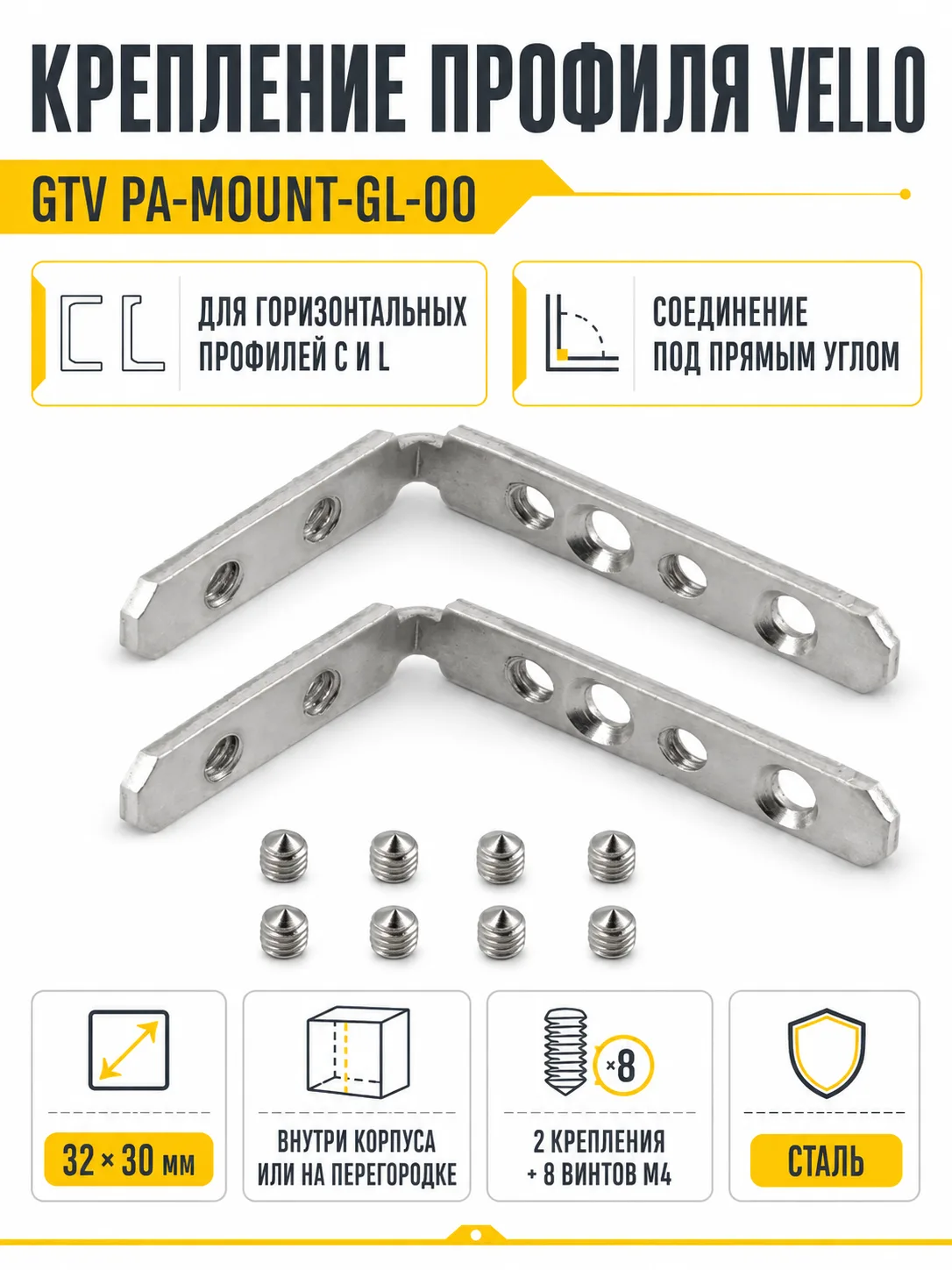

В набор входят два стальных крепления и восемь винтов M4. На каждое крепление предусмотрено по четыре винта M4, которыми соединительный элемент фиксируется относительно профиля. Производитель отдельно указывает, что винты для монтажа самого крепления к плитам мебельного корпуса в набор не включены. Их тип и длину подбирают с учетом материала, толщины и конструкции плиты.

Подтвержденные производителем размеры крепления — 32 мм по ширине и 30 мм по высоте. Эти значения полезны для предварительной проверки места установки, но не заменяют сопоставление изделия с профилем и монтажной документацией. Перед обработкой деталей корпуса рекомендуется выполнить контрольную раскладку всех элементов.

Совместимость и ограничения

Крепление рассчитано на горизонтальные профили GTV VELLO типов C и L. Совместимость с профилями других серий или производителей не подтверждена, поэтому одного внешнего сходства деталей недостаточно. Перед заказом следует проверить маркировку имеющегося профиля, его тип и предусмотренный проектом способ установки.

PA-MOUNT-GL-00 не является самостоятельной ручкой и не заменяет профиль. Это монтажный компонент профильной безручечной системы. Если мебель только проектируется, профиль, крепления, заглушки и другие элементы лучше подбирать как согласованный набор. В ассортименте мебельных ручек можно сопоставить профильные решения с другими вариантами открывания фасадов и выбрать подходящую конструкцию до подготовки корпуса.

Что проверить перед заказом

• что используется система VELLO, а не похожая профильная система;
• что профиль является горизонтальным и относится к типу C или L;
• сколько точек крепления предусмотрено проектом и достаточно ли одного комплекта из двух элементов;
• есть ли в зоне монтажа место для крепления шириной 32 мм и высотой 30 мм;
• какие винты подходят для плит мебельного корпуса — они не входят в комплект;
• соответствует ли схема установки положению профиля внутри корпуса, на перегородке или в угловом соединении.

Практические рекомендации

До сверления разложите профиль и крепления в проектном положении, проверьте ориентацию деталей и отсутствие помех со стороны фасада, направляющих, полок и другой фурнитуры. Разметку выполняйте по технической карте VELLO и конструкции конкретного модуля. Крепеж к корпусу выбирайте по рекомендациям изготовителя плит и с учетом их толщины, чтобы не повредить наружную поверхность.

После предварительной сборки убедитесь, что профиль расположен ровно, соединение под прямым углом не имеет перекоса, а фасад свободно открывается и закрывается. Если геометрия корпуса или способ соединения отличается от документации, монтажные решения следует согласовать с проектировщиком либо изготовителем мебели.

Характеристики PA-MOUNT-GL-00

Итог

Крепление GTV VELLO PA-MOUNT-GL-00 стоит выбирать для монтажа горизонтальных профилей C и L внутри мебельного корпуса, на перегородке либо для предусмотренного проектом соединения профилей под прямым углом. Перед покупкой важно подтвердить серию профиля, рассчитать количество комплектов и отдельно подобрать безопасный крепеж к плитам корпуса.
