Крит ЗВ-7РМ-006-Хп торц.защелки б о без ЦМ м о 85мм арт.00035 Замок врезной тяж.(10) РФ

Врезной замок КРИТ-М ЗВ-7РМ-006-Хп

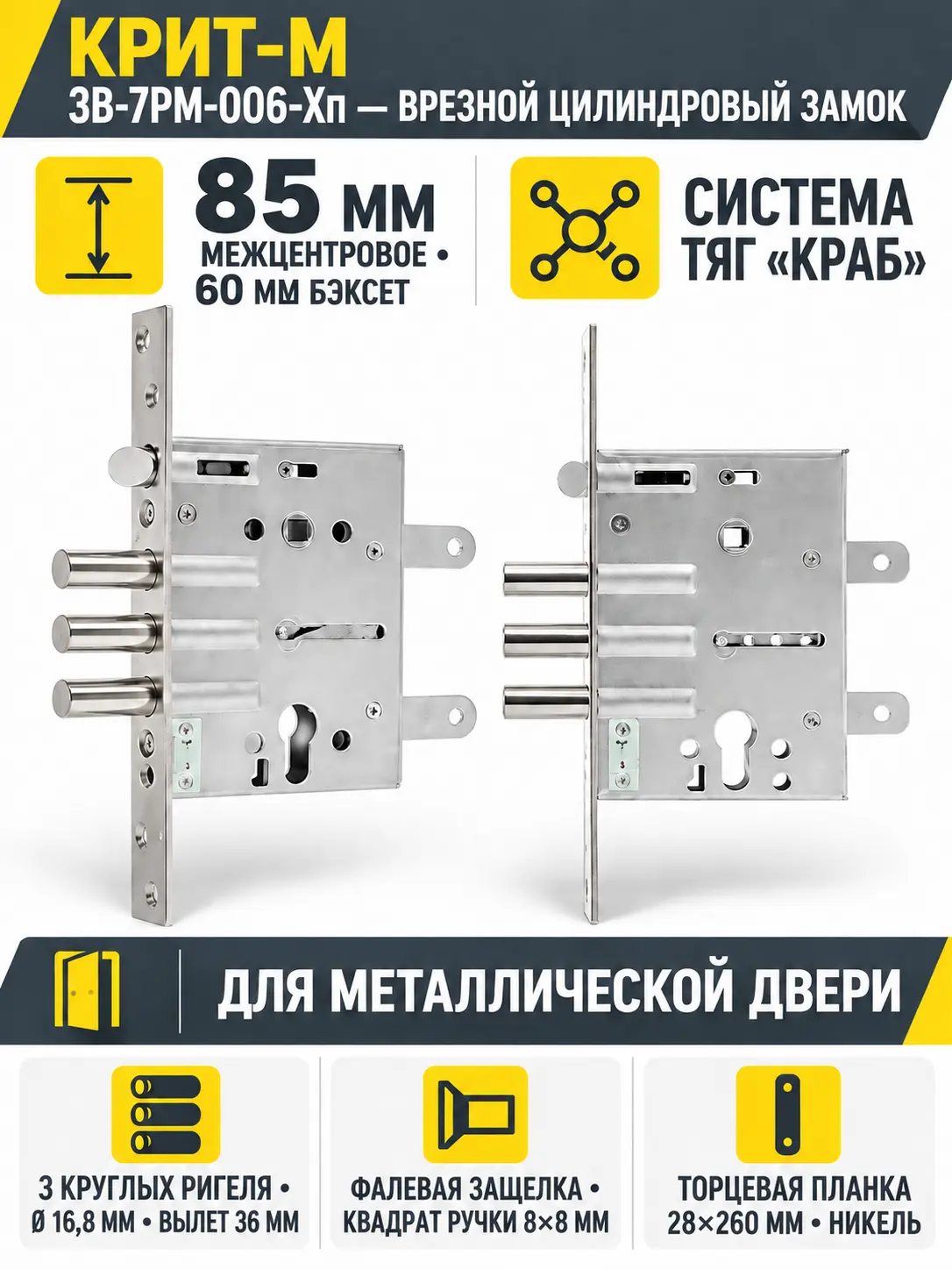

КРИТ-М ЗВ-7РМ-006-Хп, артикул 00035, — цилиндровый врезной замок серии РМ для металлической двери. Модель объединяет основной засов из трех круглых ригелей, фалевую защелку и привод вертикальных тяг системы «Краб». Такое исполнение подходит для сборки нового дверного блока и для замены корпуса замка при совпадении посадочных и присоединительных размеров.

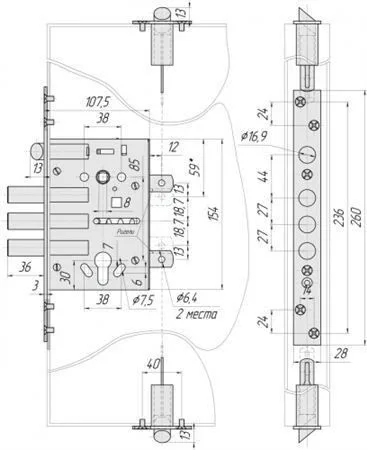

Межцентровое расстояние замка составляет 85 мм, а удаление оси цилиндрового механизма от торцевой планки — 60 мм. Три ригеля диаметром 16,8 мм выдвигаются на 36 мм. Фалевая защелка приводится ручкой через квадратный шток 8×8 мм. Торцевая планка размером 28×260 мм выполнена в цвете никель. Эти параметры важны при подборе корпуса: даже замки одной серии могут различаться способом установки, исполнением и расположением элементов.

Назначение и сценарии применения

Модель рассчитана на врезную установку в металлическую дверь. Система «Краб» позволяет задействовать тяги многоточечного запирания, если конструкция дверного полотна уже предусматривает соответствующие тяги и направляющие. Замок можно выбирать для ремонта существующей двери, замены изношенного механизма либо комплектации нового полотна по заранее подготовленной монтажной схеме.

Для подбора других корпусов, механизмов и комплектующих удобно перейти в раздел дверные замки. При сравнении ориентируйтесь не только на серию и внешний вид, но и на бэксет, межцентровое расстояние, размеры планки, положение защелки и схему подключения тяг.

Комплектация и совместимые элементы

В комплект входят корпус замка, четыре потайных винта М5×10 с крестообразным шлицем, один потайной винт М5×70, паспорт и упаковка. Цилиндровый механизм, дверные ручки и ответная планка подбираются отдельно. Это позволяет выбрать цилиндр с подходящей общей длиной и смещением, а также ручки, соответствующие толщине и конструкции двери.

Для работы защелки требуется ручка со штоком квадратного сечения 8×8 мм. При выборе цилиндрового механизма измерьте толщину полотна вместе с накладками или броненакладкой и проверьте положение крепежного отверстия. Для системы «Краб» необходимо убедиться, что имеющиеся тяги подходят к приводу замка по расположению, ходу и способу соединения.

Что проверить перед заказом

• межцентровое расстояние между осями ручки и цилиндрового механизма — 85 мм;
• бэксет, то есть удаление оси цилиндра от торцевой планки, — 60 мм;
• размер торцевой планки — 28×260 мм;
• наличие в двери места под три ригеля с вылетом 36 мм;
• направление и возможность перенастройки защелки для нужной стороны открывания;
• положение крепежных отверстий и соединений вертикальных тяг;
• размер цилиндра, длину квадрата ручки и совместимость декоративных накладок.

Если замок приобретается на замену, полезно демонтировать старый корпус и снять размеры непосредственно с него. Сравните общую геометрию, положение цилиндра и ручки, торцевую планку и места соединения тяг. Не следует выбирать модель только по совпадению межцентрового расстояния: различие бэксета или крепежной схемы может потребовать переделки полотна.

Характеристики

Итог

КРИТ-М ЗВ-7РМ-006-Хп подойдет для металлической двери, подготовленной под врезной цилиндровый замок с межцентровым расстоянием 85 мм, бэксетом 60 мм и приводом тяг «Краб». Для корректной установки заранее сопоставьте все посадочные размеры и подберите отдельные ручки, цилиндровый механизм и ответную часть с учетом конструкции конкретной двери.
