Врезной замок Крит ЗВ-А3 «Ассистент»

Крит ЗВ-А3 «Ассистент» арт. 03124 — врезной цилиндровый замок тяжелого типа для металлических и противопожарных дверей. Модель сочетает основной засов из трех круглых ригелей и защелку под дверную ручку. Такое исполнение подходит для комплектации новой двери и для замены замка, если совпадают посадочные размеры, положение цилиндра и ось ручки.

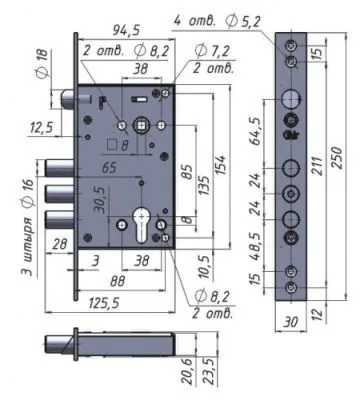

Ключевые установочные параметры модели — межосевое расстояние 85 мм и backset 65 мм. Межосевое расстояние измеряется между осью квадрата ручки и осью цилиндрового механизма, а backset — от торцевой планки до оси цилиндра. Эти размеры необходимо проверять вместе: совпадения только одного параметра недостаточно для корректной замены.

Конструкция и применение

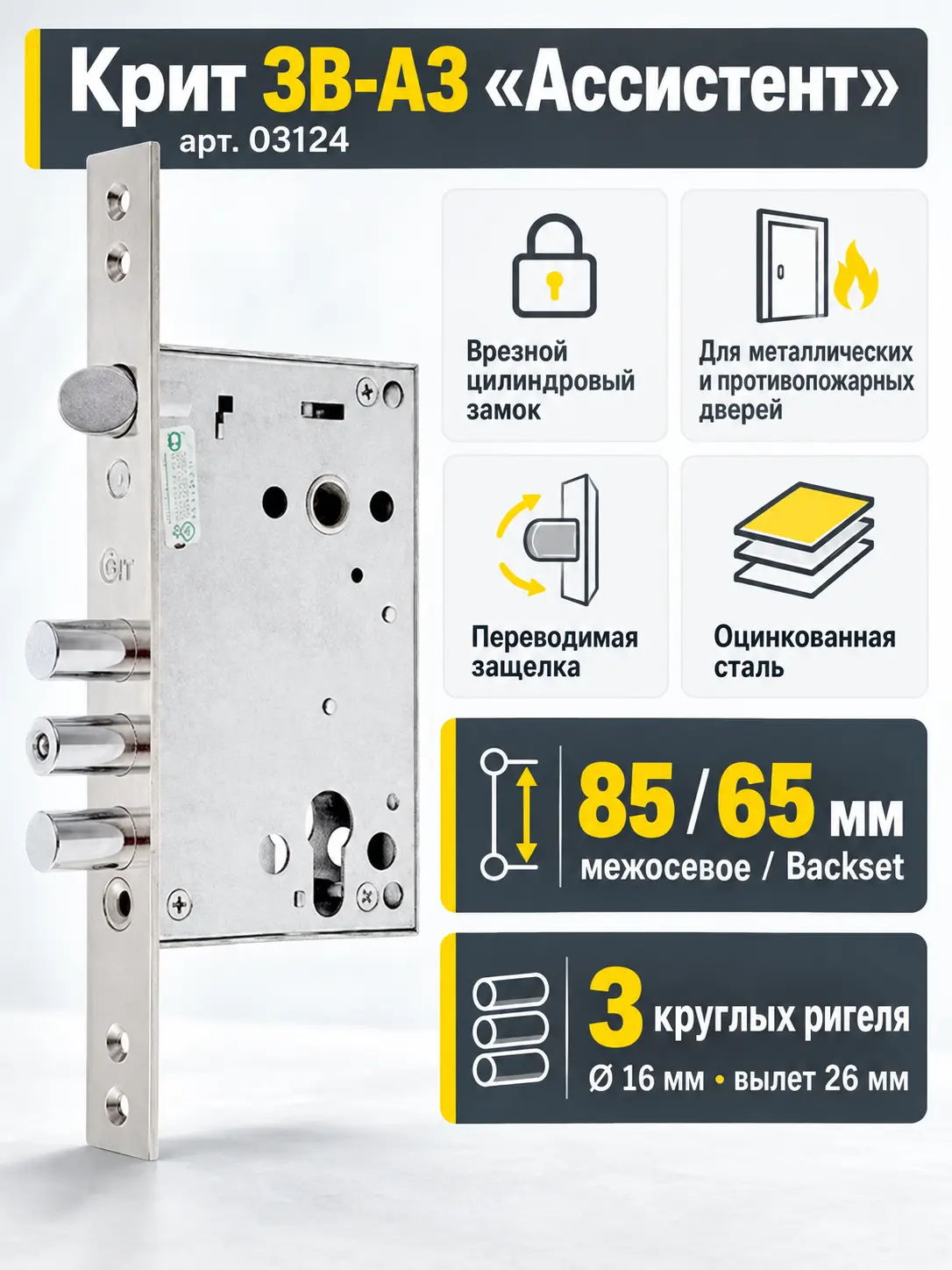

Замок оснащен защелкой и тремя круглыми ригелями номинальным диаметром 16 мм. В техническом описании диаметр штырей приведен как 15,8 мм, что соответствует номинальному размеру 16 мм. Вылет засова составляет 26 мм. В среднем ригеле установлен закаленный металлический стержень, затрудняющий его перепиливание.

Защелку можно перевести в правое или левое положение, поэтому направление ее скоса настраивается под сторону закрывания двери. В корпусе также предусмотрены дополнительные отверстия для крепления к панели дверного полотна. Способ их использования должен соответствовать конструкции двери и монтажной документации.

Корпус выполнен из оцинкованной стали. Торцевая планка размером 30×250 мм имеет цвет никель. При подборе замка важны не только наружные размеры планки, но и глубина ниши, положение крепежных отверстий, осей ручки и цилиндра, а также расположение проемов ответной части дверной коробки.

Комплектация

В комплект входят замок, четыре потайных винта М5×10 с крестообразным шлицем, один потайной винт М5×80, паспорт и упаковка. Цилиндровый механизм и дверные ручки в этот набор не входят: их подбирают отдельно с учетом толщины двери, длины цилиндра, типа накладок и квадрата ручки. Ответную планку перед заказом следует согласовать отдельно.

Для комплексного подбора корпуса, цилиндрового механизма, ручек и защитной фурнитуры удобно перейти в раздел дверных замков и сопоставить размеры всех элементов одной системы.

Что проверить перед заказом

• Межосевое расстояние: требуется 85 мм между осями ручки и цилиндра.
• Backset: расстояние от торцевой планки до оси цилиндрового механизма должно быть 65 мм.
• Торцевая планка: размер 30×250 мм должен соответствовать выборке в полотне.
• Посадочное место: сравните габариты корпуса, точки крепления и выход ригелей с дверью или демонтированным замком.
• Сторона защелки: до установки определите направление закрывания двери и выставьте скос защелки.
• Дополнительная фурнитура: заранее подберите цилиндр, ручки, накладки и подходящую ответную часть.

Характеристики Крит ЗВ-А3

Итог

Крит ЗВ-А3 арт. 03124 подойдет для металлической или противопожарной двери с межосевым расстоянием 85 мм и backset 65 мм. Три ригеля, переводимая защелка и защищенный средний ригель определяют конструктивные особенности модели. Для уверенного выбора сравните замок с чертежом двери или снятым корпусом и заранее сформируйте комплект из цилиндра, ручек, накладок и ответной части.
