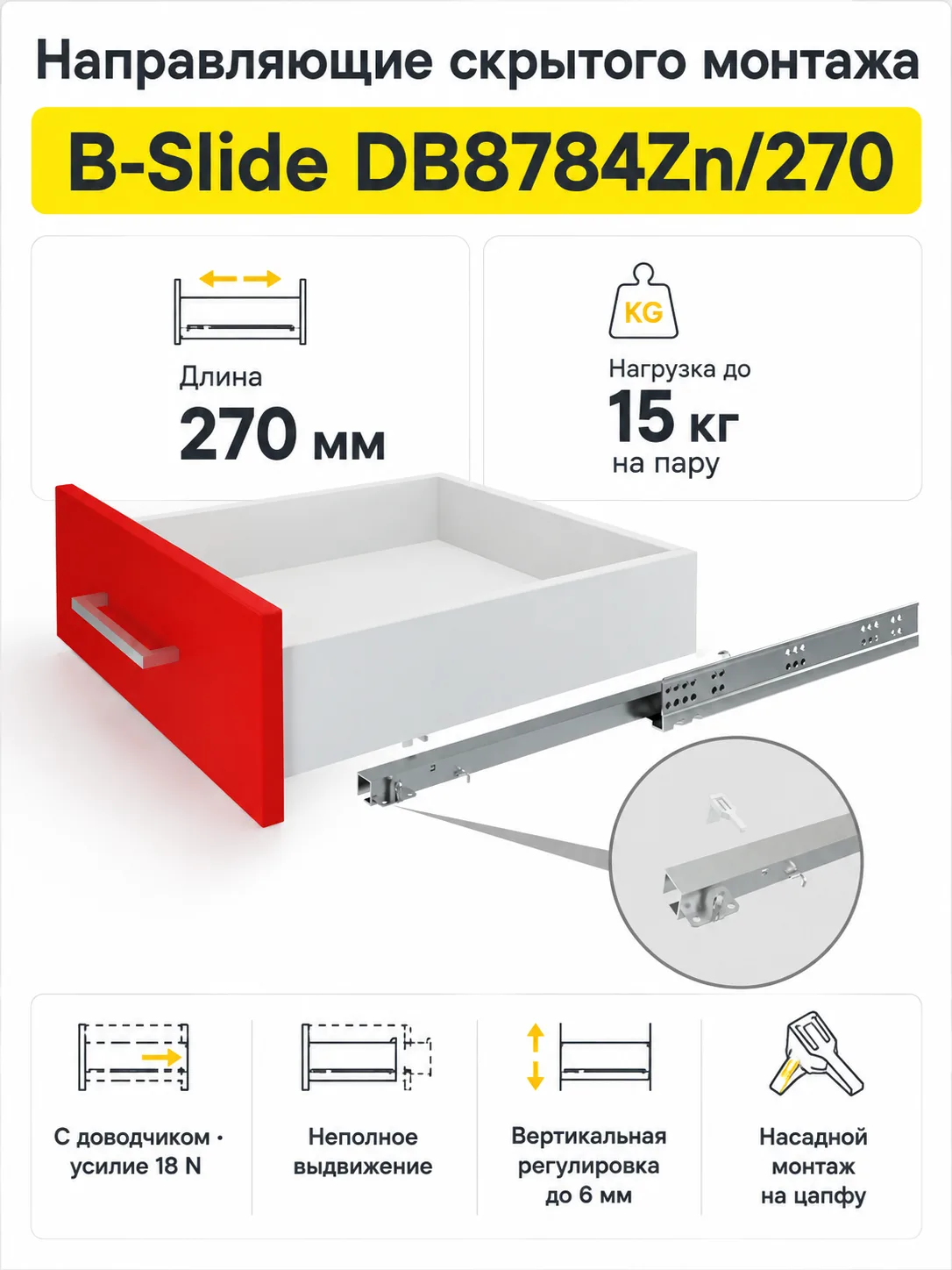

Направляющие скрытого монтажа B-Slide DB8784Zn/270
Компактные скрытые направляющие 270 мм для неглубоких ящиков. С доводчиком, неполным выдвижением и нагрузкой до 15 кг на пару.
Документы и файлы
Характеристики
| Размер | 270 мм |
| Цвет | Цинк |
| Нагрузка | 15 кг |
| Тип системы | Направляющие скрытого монтажа |
| Доводчик | Есть |
| Толкатель | Нет |
| В комплекте | Левая и правая |

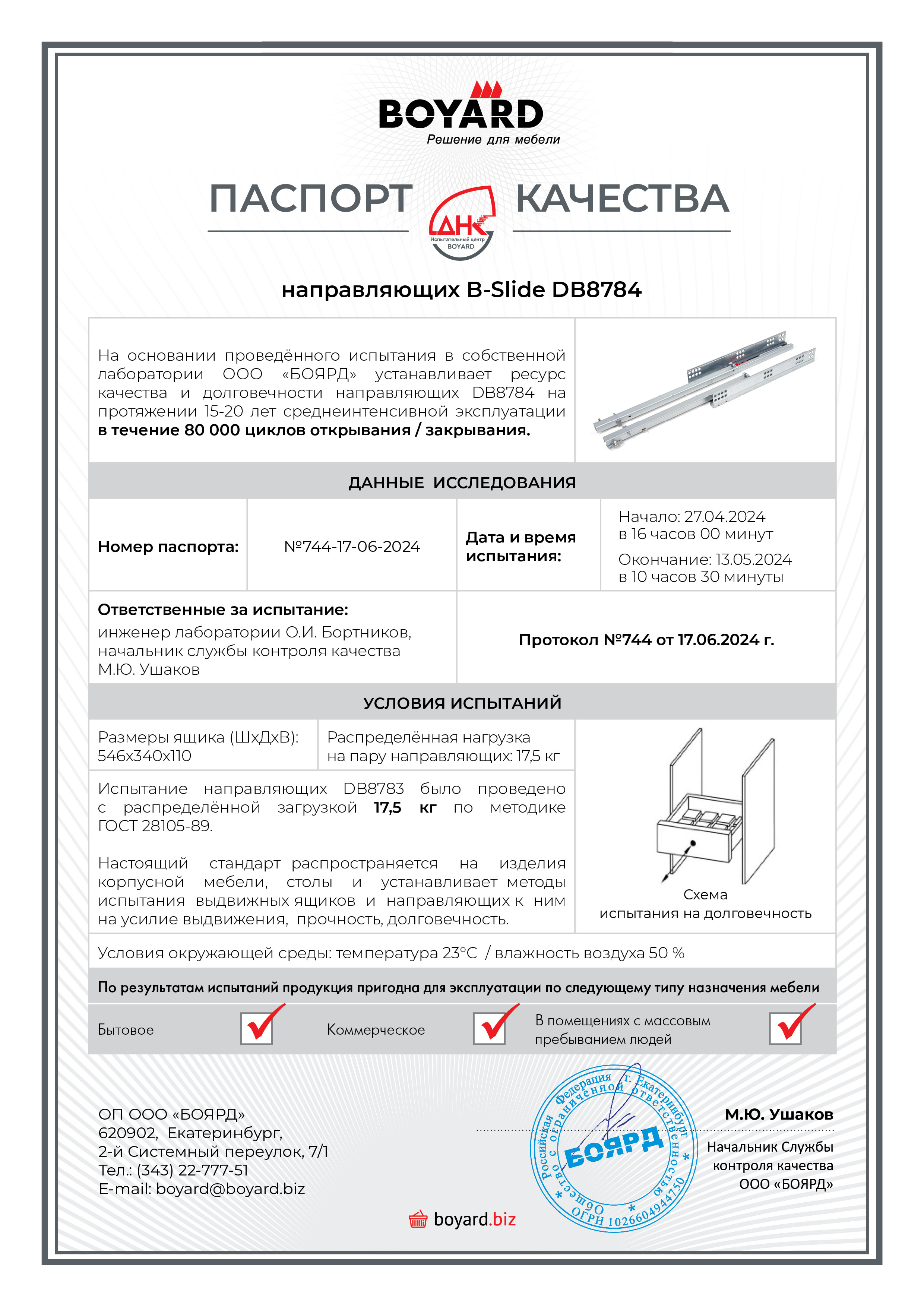

| Гарантированное количество циклов | 80 000 |
| Метод крепления | Насадной (на цапфу) метод крепления |
| Тип выдвижения | Неполное выдвижение |
| Регулировка по вертикали, мм | 6 |
| Усилие доводчика, N | 18 |
| Взаимозаменяемость | DB8884 |
| Серия | B-Slide |
Что это за направляющие
B-Slide DB8784 длиной 270 мм — это направляющие скрытого монтажа для мебельного ящика. Механизм остается скрытым, поэтому боковины выглядят аккуратнее, а закрывание происходит плавно благодаря доводчику. Для этой модели в данных магазина указаны неполное выдвижение, насадной монтаж на цапфу, комплект из левой и правой направляющей, вертикальная регулировка фасада до 6 мм и ресурс 80 000 циклов.
Если вы сравниваете похожие решения по конструкции и длине, удобно посмотреть всю категорию направляющих скрытого монтажа. Внутри этой серии 270 мм — самый компактный вариант, поэтому он заметно отличается по сценарию применения от более длинных исполнений.
Когда стоит выбрать именно 270 мм
Этот размер подходит для неглубоких ящиков, где более длинная направляющая не нужна или просто не помещается по глубине корпуса. Обычно такой вариант выбирают для компактных тумб, небольших секций и мебели, где важно сохранить скрытый монтаж и доводчик без перехода на более длинную систему.

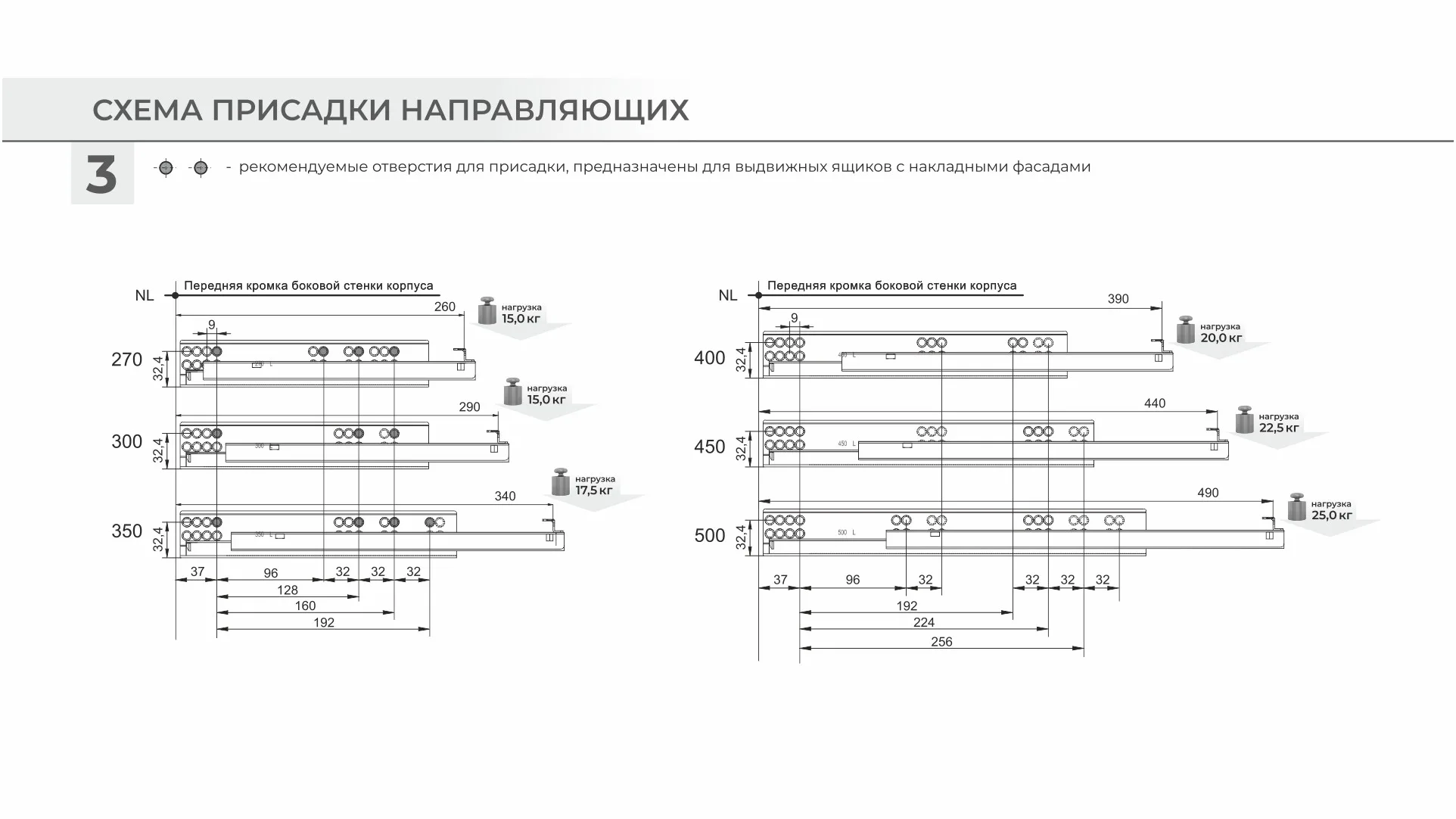

По данным магазина допустимая нагрузка для этой длины составляет до 15 кг на пару. Если вам нужен близкий по конструкции, но чуть более длинный вариант для компактного ящика, можно рассмотреть размер 300 мм. Для ящиков средней глубины чаще выбирают направляющие 350 мм или вариант 400 мм.
Что проверить перед покупкой
Главное — соотнести длину 270 мм с фактической глубиной ящика и корпуса. Если ящик глубже, чем нужно для такого размера, лучше сразу смотреть более длинные исполнения серии. Также важно учитывать тип выдвижения: здесь он неполный, поэтому это решение подойдет тем, кому нужен мягкий ход и аккуратный скрытый механизм, но не обязателен полный доступ ко всей глубине ящика.
Толкатель у этой модели не указан, поэтому она не рассчитана на открывание нажатием. Если ящик планируется более нагруженным или глубоким, логичнее перейти на размер 450 мм или исполнение 500 мм, где по данным магазина заявлена более высокая нагрузка.
Монтаж и совместимость

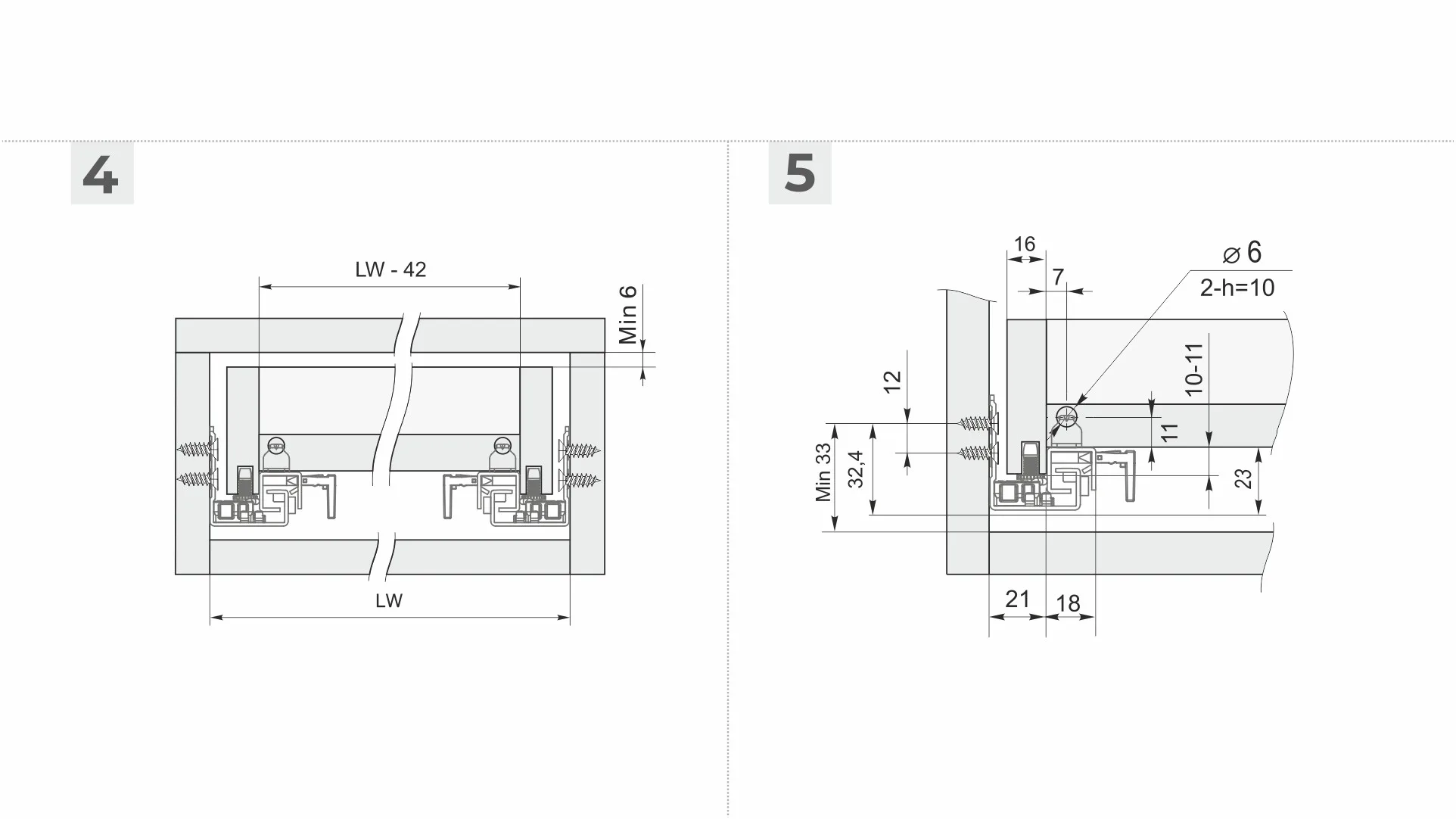

Направляющие устанавливаются насадным способом на цапфу. В комплект входят левая и правая направляющие, а после монтажа можно подстроить положение фасада по вертикали в пределах до 6 мм, чтобы аккуратнее выставить зазоры.
В карточках серии указана взаимозаменяемость с DB8884, но этот момент лучше воспринимать как заявленную совместимость и перед заменой обязательно сверять посадочные размеры конкретной мебели. Это особенно важно, если направляющие подбираются не для нового ящика, а для замены уже установленной фурнитуры.
- Размер
- 270 мм
- Цвет
- Цинк
- Нагрузка
- 15 кг
- Тип системы
- Направляющие скрытого монтажа
- Доводчик
- Есть
- Толкатель
- Нет
- В комплекте
- Левая и правая
- Гарантированное количество циклов
- 80 000
- Метод крепления
- Насадной (на цапфу) метод крепления
- Тип выдвижения
- Неполное выдвижение
- Регулировка по вертикали, мм
- 6
- Усилие доводчика, N
- 18
- Взаимозаменяемость
- DB8884
- Серия
- B-Slide
Как выбрать и установить компактные направляющие B-Slide DB8784 270 мм
-
1
Шаг 1

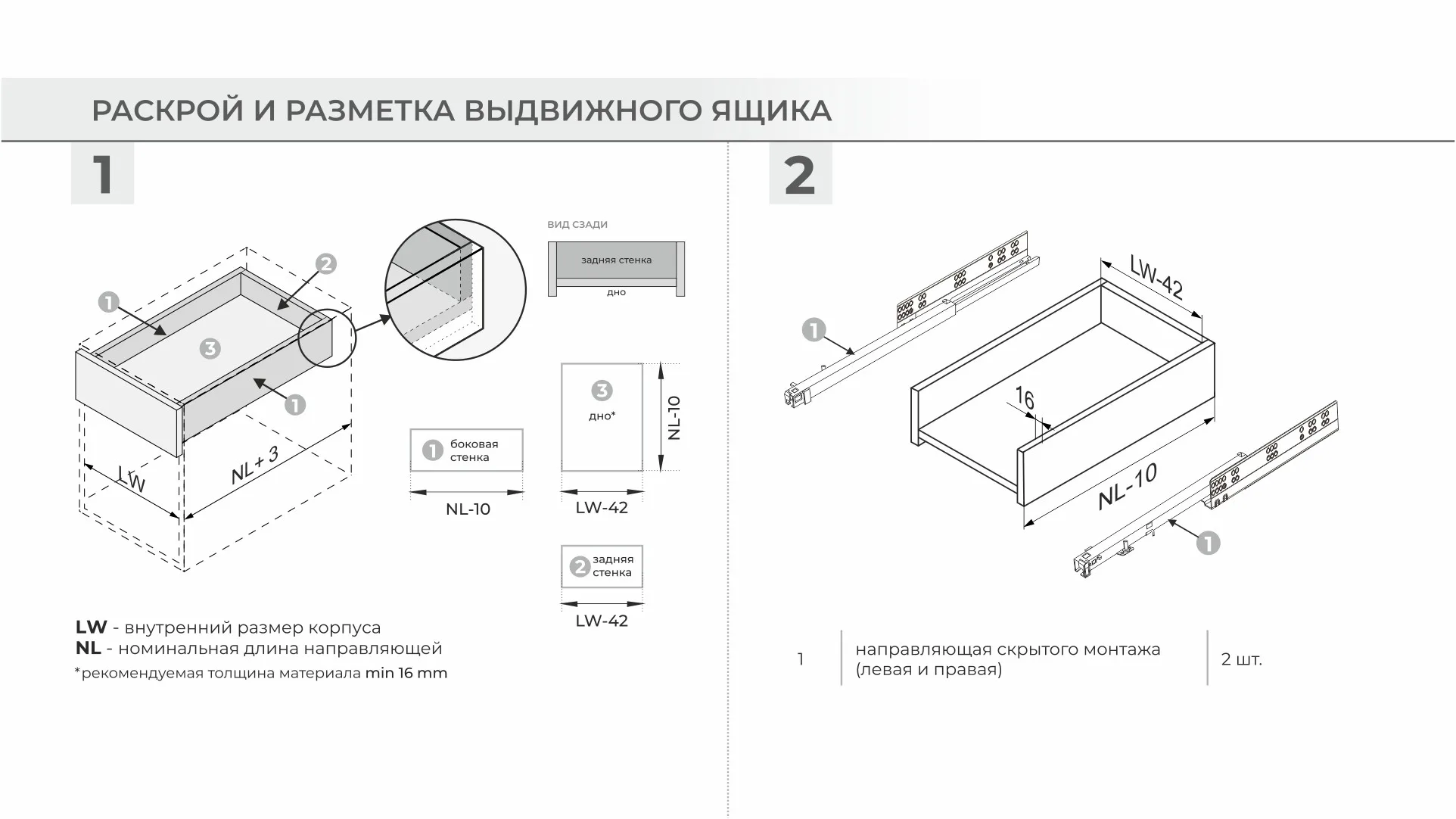

Проверьте глубину ящика и корпуса, чтобы длина 270 мм подходила без запаса в сторону более длинной направляющей.
-
2
Шаг 2
Убедитесь, что вам подходит именно неполное выдвижение и не требуется система открывания нажатием.
-
3
Шаг 3
Оцените предполагаемую нагрузку на ящик: для этой модели в данных магазина указано до 15 кг на пару.
-
4
Шаг 4

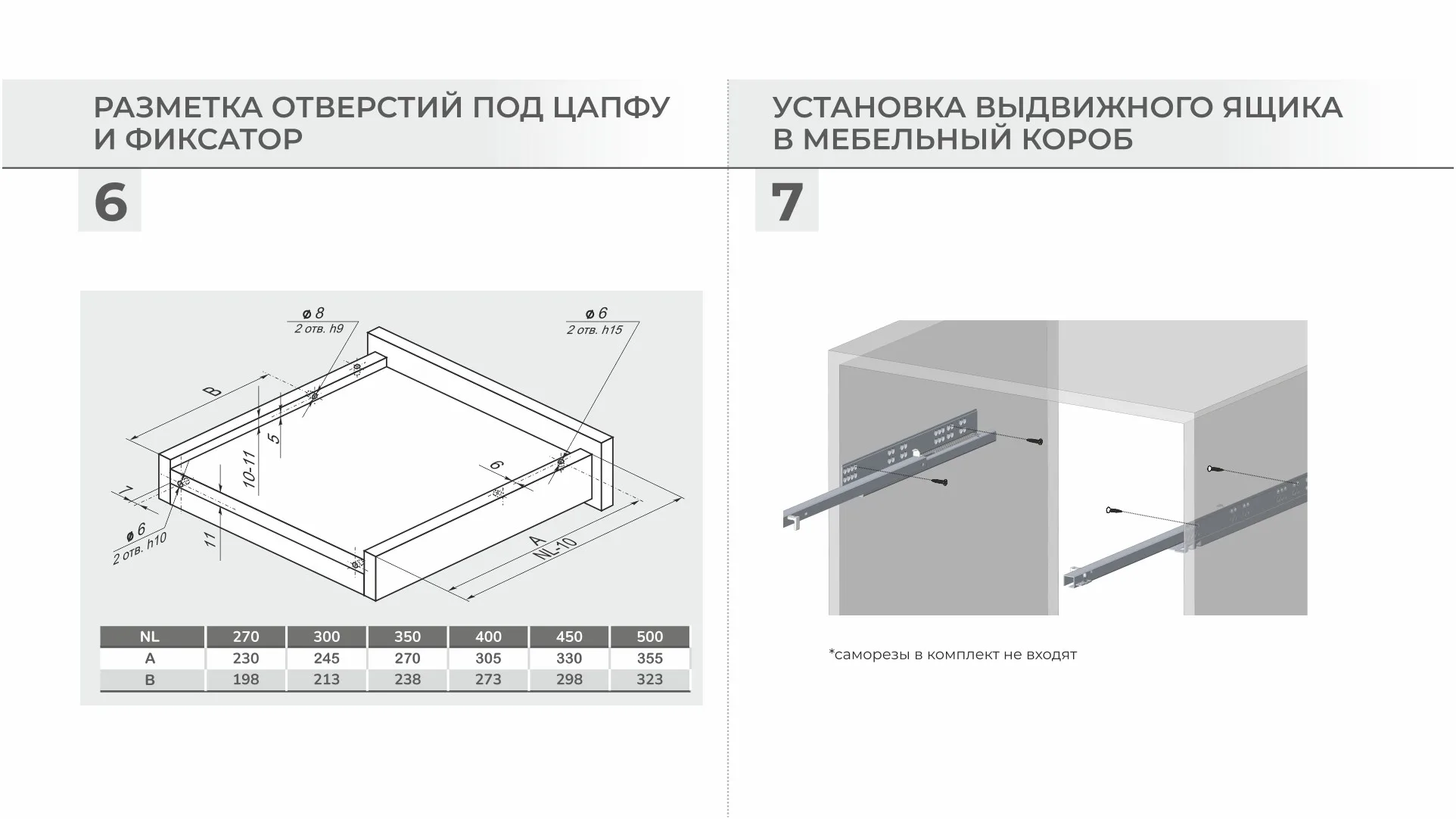

Сверьте способ крепления: здесь используется насадной монтаж на цапфу.
-
5
Шаг 5

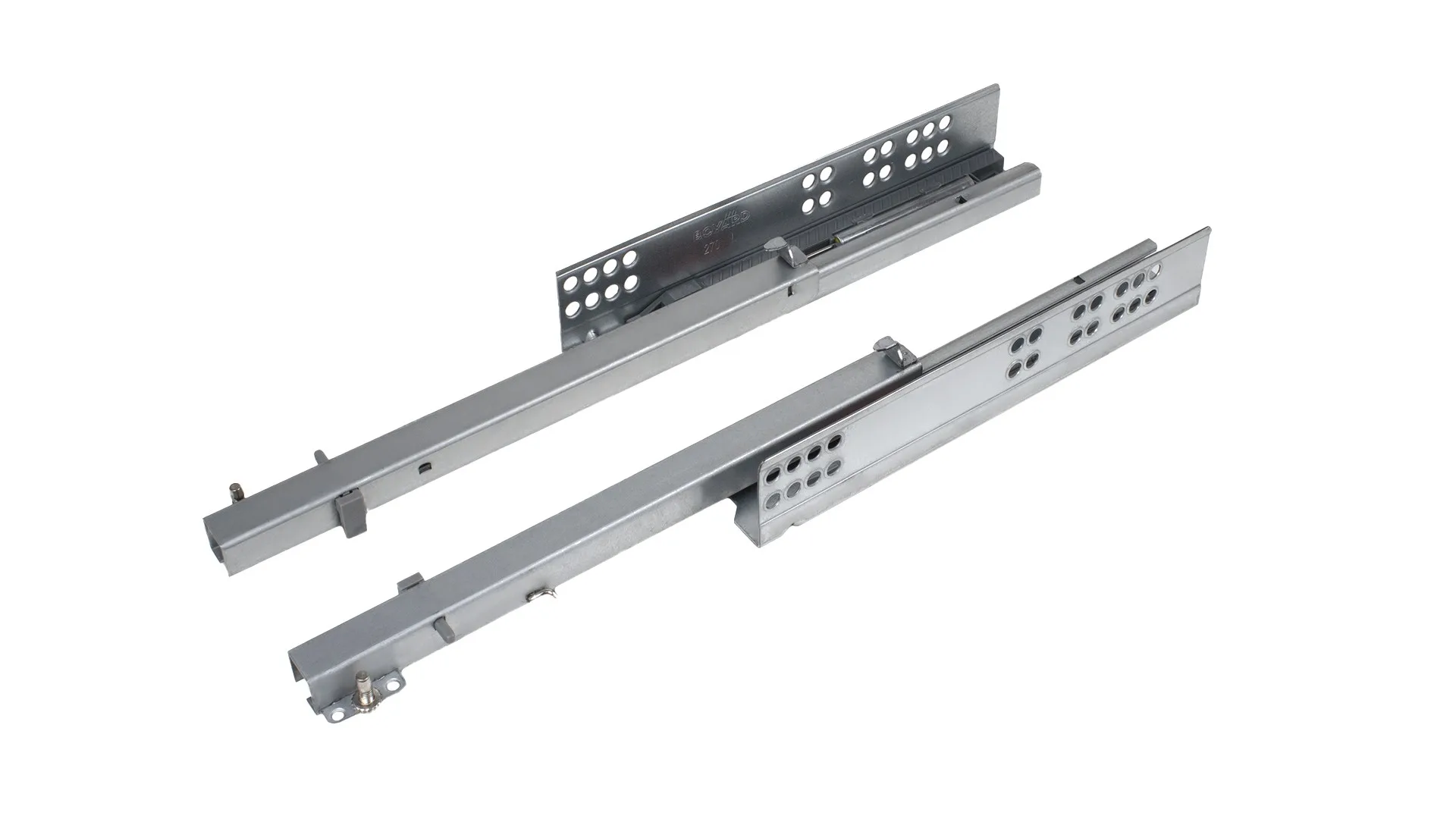

Установите левую и правую направляющие из комплекта согласно конструкции ящика.
-
6
Шаг 6

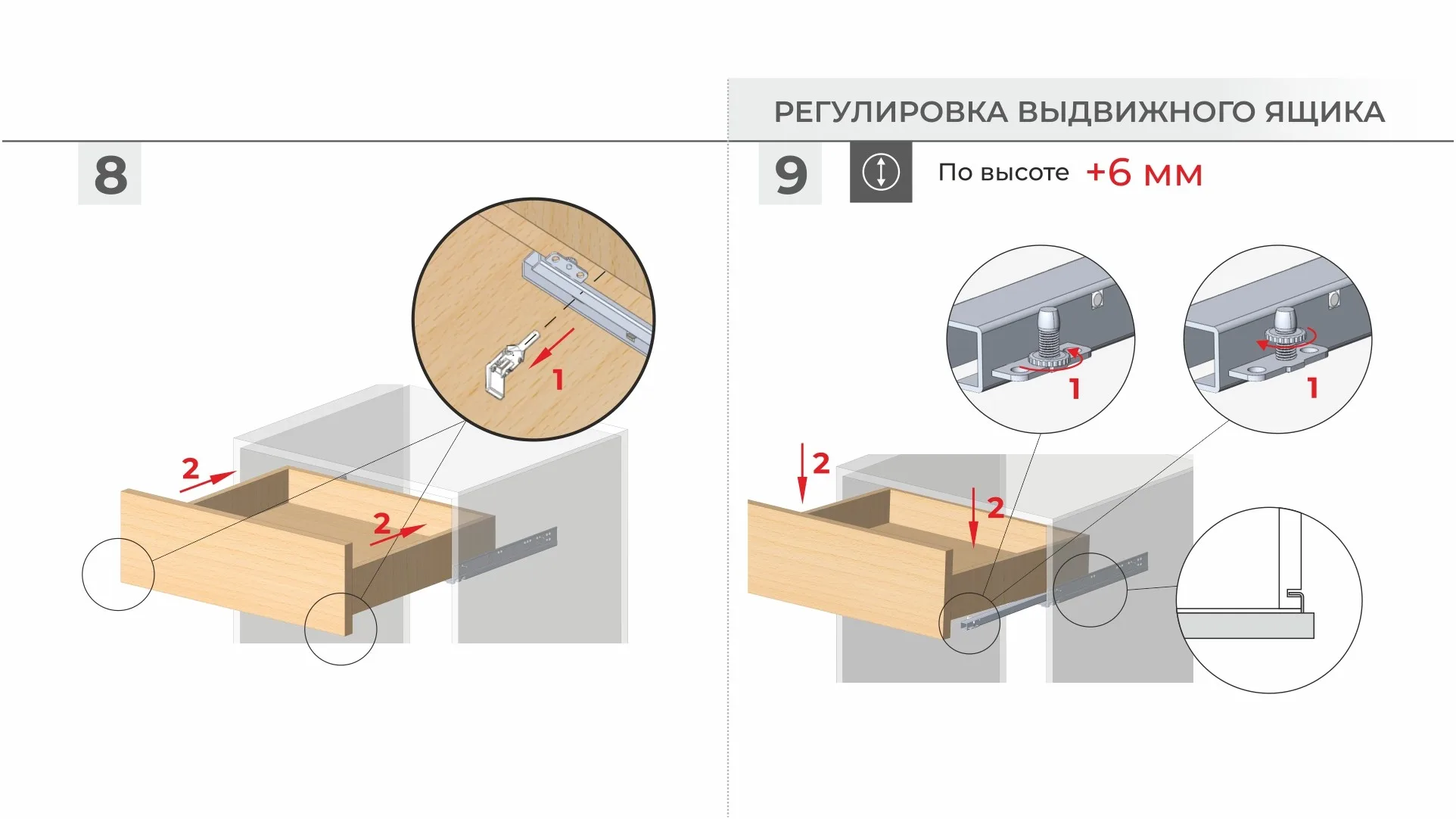

После монтажа выполните вертикальную регулировку фасада, если нужно точнее выставить зазоры.
-
7
Шаг 7
Если направляющие берутся на замену, дополнительно проверьте посадочные размеры, даже если ориентируетесь на заявленную взаимозаменяемость с DB8884.
