Направляющие скрытого монтажа Бислайд DB8882Zn/500
Бислайд DB8882Zn/500 — комплект направляющих скрытого монтажа длиной 500 мм для мебельного ящика. Модель неполного выдвижения оснащена регулируемым доводчиком, рассчитана на нагрузку до 25 кг и выполнена в цвете «цинк».

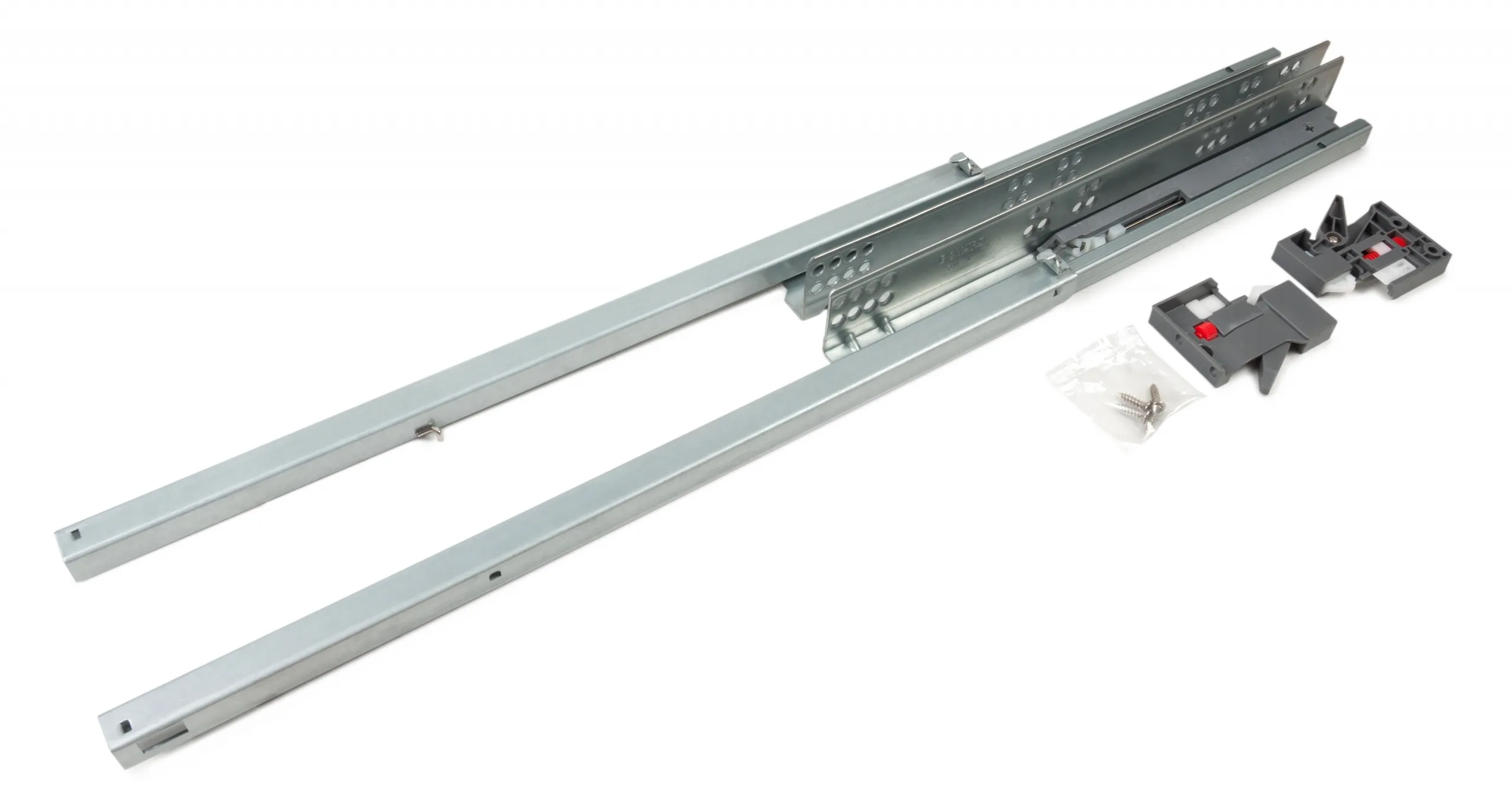

В комплект входят левая и правая направляющие, парные пластиковые фиксаторы и крепеж. Перед заказом сопоставьте длину, конструкцию ящика и присадочную схему с инструкцией DB8882.
| В комплекте | Левая и правая направляющие |
| Гарантированное количество циклов | 80 000 |
| Конструкция доводчика | Регулируемая |
| Материал фиксатора | Пластик |
| Уровень шума при движении ящика | Незначительно слышен |
| Цвет | Цинк |
| Тип выдвижения | Неполное |
| Размер | 500 мм |
| Допустимая нагрузка | До 25 кг |
| Тип системы | Направляющие скрытого монтажа |
| Доводчик | Есть |
| Толкатель | Нет |
Направляющие скрытого монтажа Бислайд DB8882Zn/500
Бислайд DB8882Zn/500 — комплект мебельных направляющих скрытого монтажа с монтажной длиной 500 мм. Механизмы располагаются под дном ящика, поэтому не закрывают его боковины и подходят для аккуратной сборки выдвижных элементов мебели. Исполнение DB8882 относится к системам неполного выдвижения: это важно учитывать, если доступ ко всей глубине ящика является обязательным условием проекта.
Модель можно использовать при изготовлении или ремонте ящиков в кухонных модулях, комодах, тумбах и другой корпусной мебели при условии соответствия размеров и присадочной схемы. Для сравнения решений другой длины и типа выдвижения удобно перейти в раздел мебельных направляющих и подобрать механизм под глубину корпуса, массу ящика и требуемый ход.
Особенности модели DB8882Zn/500
В конструкцию встроен доводчик, который завершает закрывание ящика без толкателя. Усилие пружины доводчика регулируется: настройка помогает согласовать работу механизма с фактической нагрузкой и распределением содержимого. Корпус доводчика защищен от пыли и мелкого мусора, возникающего при сборке мебели. Функция возврата позволяет механизму снова занять рабочее положение после случайного сброса.
Для серии заявлен ресурс 80 000 циклов открывания и закрывания. Допустимая нагрузка — до 25 кг, при этом ее фактическое предельное значение зависит от монтажной длины и правильности установки. Ящик не следует загружать сверх расчетной нагрузки, а тяжелые предметы лучше распределять равномерно, не сосредотачивая их у фасада.
Комплект и совместимость
Комплект состоит из левой и правой направляющих, левого и правого пластиковых фиксаторов и необходимого крепежа. Парные детали следует устанавливать совместно: смешивание элементов с направляющими другой модели или длины может нарушить геометрию и работу ящика.
Совместимость определяется не только длиной 500 мм. До покупки измерьте доступную глубину корпуса, проверьте размеры ящика, расположение присадочных отверстий и тип фасада. Для внутреннего ящика или конструкции с вкладным фасадом необходимо предусмотреть ограничитель либо упор, чтобы фасады располагались в одной плоскости с боковыми стенками корпуса. При накладном фасаде роль упора может выполнять боковая стенка.
Что проверить перед установкой
- Убедитесь, что монтажная длина 500 мм соответствует глубине корпуса и конструкции ящика.
- Сопоставьте разметку с монтажной схемой именно для DB8882 и нужной длины.
- Проверьте парность левой и правой направляющих и фиксаторов.
- До сверления выполните контрольную разметку обеих сторон корпуса на одинаковой высоте.
- Учитывайте неполное выдвижение и убедитесь, что доступ к содержимому будет достаточным.
- После монтажа проверьте свободный ход, закрывание и работу доводчика сначала без полной загрузки.
Характеристики
| Параметр | Значение |
|---|---|
| Модель | Бислайд DB8882Zn/500 |
| Тип | Направляющие скрытого монтажа |
| Монтажная длина | 500 мм |
| Выдвижение | Неполное |
| Доводчик | Есть, с регулировкой усилия |
| Толкатель | Нет |
| Допустимая нагрузка | До 25 кг, зависит от монтажной длины |
| Заявленный ресурс | 80 000 циклов |
| Цвет | Цинк |
| Комплект | Левая и правая направляющие, парные фиксаторы, крепеж |
| Материал фиксаторов | Пластик |
Итог
DB8882Zn/500 подойдет для мебельного ящика, которому нужны скрытая установка, длина 500 мм, неполное выдвижение и плавное закрывание с регулируемым доводчиком. Для корректной работы важно заранее проверить глубину корпуса, геометрию ящика и присадочную схему, а монтаж выполнять парным комплектом без превышения расчетной нагрузки.
- В комплекте
- Левая и правая направляющие
- Гарантированное количество циклов
- 80 000
- Конструкция доводчика
- Регулируемая
- Материал фиксатора
- Пластик
- Уровень шума при движении ящика
- Незначительно слышен
- Цвет
- Цинк
- Тип выдвижения
- Неполное
- Размер
- 500 мм
- Допустимая нагрузка
- До 25 кг
- Тип системы
- Направляющие скрытого монтажа
- Доводчик
- Есть
- Толкатель
- Нет
Как проверить и установить направляющие DB8882Zn/500
-
1
Проверьте размеры
Измерьте глубину корпуса и ящика. Убедитесь, что монтажная длина 500 мм подходит без столкновения с задней стенкой и другими деталями.
-
2
Сверьте комплект
Разложите левую и правую направляющие, соответствующие фиксаторы и крепеж. Не смешивайте детали с механизмами другой модели или длины.
-
3
Изучите монтажную схему
Сопоставьте конструкцию ящика и расположение отверстий со схемой DB8882 для длины 500 мм. Для вкладного фасада заранее предусмотрите упор.
-
4
Выполните разметку
Нанесите симметричную контрольную разметку на обе стороны корпуса. До сверления повторно проверьте высоту, параллельность и отступы.
-
5
Закрепите механизм
Установите направляющие и фиксаторы в соответствии со схемой, используя комплектный крепеж и подходящий инструмент. Не допускайте перекоса деталей.
-
6
Проверьте работу
Установите ящик и несколько раз плавно откройте и закройте его без полной загрузки. Проверьте свободный ход, фиксацию и срабатывание доводчика.
-
7
Настройте и загрузите ящик
При необходимости отрегулируйте усилие доводчика. Добавляйте содержимое постепенно, распределяйте массу равномерно и не превышайте допустимую нагрузку.
