Блок питания PENCIL арт. pen60w12v

Блок питания PENCIL PEN60W12V для мебельного освещения

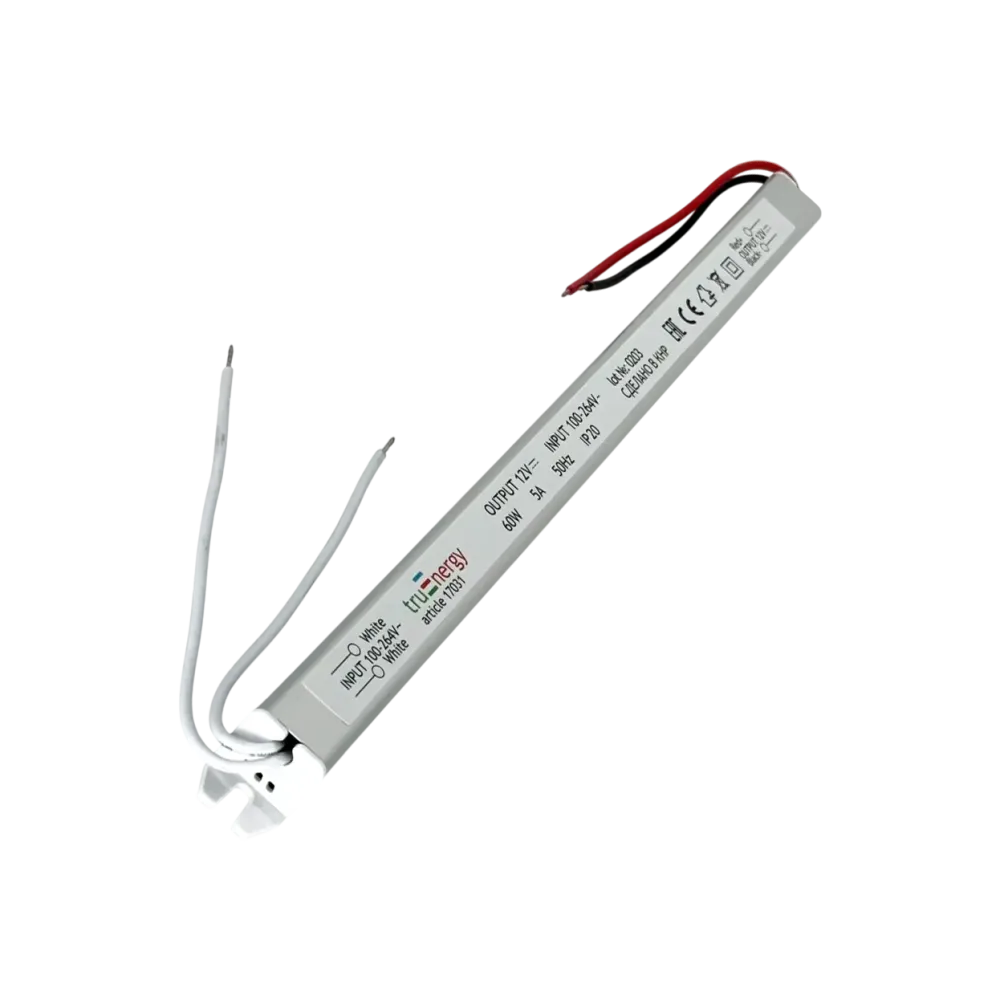

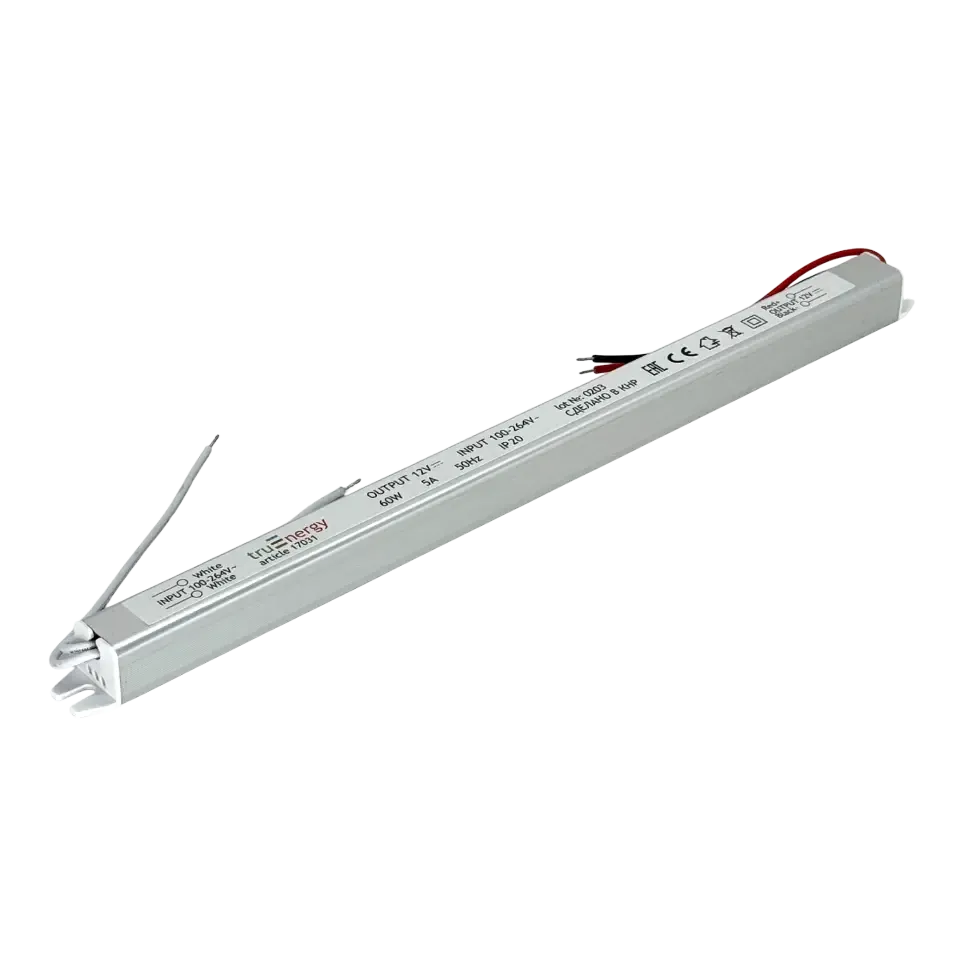

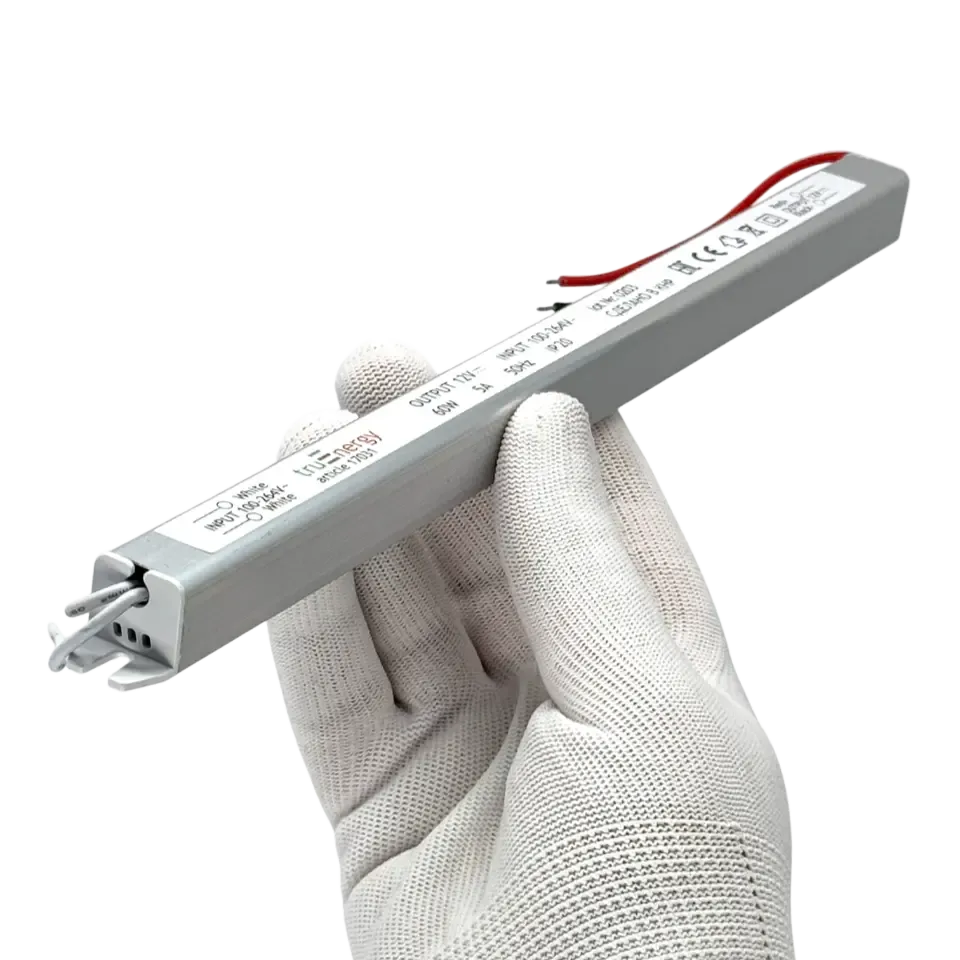

PENCIL PEN60W12V — компактный источник питания мощностью 60 Вт для светодиодных лент и других совместимых низковольтных осветительных приборов, работающих от 12 В. Модель принимает входное напряжение 100–264 В и выдает постоянное напряжение 12 В. Вытянутый корпус размером 311×18×18 мм помогает разместить устройство там, где для обычного широкого блока питания недостаточно места.

Модель относится к серии PENCIL и представлена в алюминиевом корпусе. Класс IP20 рассчитан на эксплуатацию в сухом помещении: корпус защищен от доступа пальцем и проникновения твердых предметов соответствующего размера, но не имеет заявленной защиты от воды. Поэтому место монтажа необходимо выбирать вдали от влаги, конденсата и зон, где на устройство могут попадать брызги.

Назначение и сценарии применения

Блок питания можно использовать при организации подсветки шкафов, полок, витрин, гардеробных и других мебельных конструкций, если установленная лента или светильники рассчитаны на 12 В, а их суммарная потребляемая мощность соответствует возможностям источника. Для подбора остальных элементов системы удобно перейти в раздел мебельного освещения и сопоставить напряжение светильников, соединительных элементов и устройств управления.

Мощность 60 Вт является верхним номинальным параметром блока, а не рекомендуемой постоянной нагрузкой для любой системы. При расчете следует сложить мощность всех подключаемых участков. Для светодиодной ленты ее удельную мощность в ваттах на метр умножают на фактическую длину, после чего предусматривают запас. В текущей карточке рекомендован запас 30% для стабильной работы: расчетная нагрузка с учетом этого запаса не должна превышать 60 Вт.

Что проверить перед заказом

• Рабочее напряжение нагрузки. Лента или светильники должны быть рассчитаны именно на 12 В. Устройства на 24 В с этой моделью несовместимы по напряжению.
• Суммарную мощность. Учитывайте все подключаемые участки и предусмотрите запас относительно номинальных 60 Вт.
• Место размещения. Сверьте длину 311 мм и поперечный размер 18×18 мм со свободным пространством, не забывая о проводах и доступе для обслуживания.
• Условия эксплуатации. IP20 предполагает сухое помещение без попадания воды и образования конденсата.
• Способ подключения. Комплектность, тип разъемов и точная схема монтажа в исходных данных не указаны, поэтому их нужно уточнить до покупки по изображениям, маркировке и документации системы.

Подтвержденные характеристики

Практические рекомендации

До подключения разложите систему и повторно проверьте маркировку напряжения на каждом компоненте. Не размещайте блок в закрытом влажном отсеке и не перекрывайте условия для отвода тепла, предусмотренные изготовителем мебели или осветительной системы. Подключение к сети следует выполнять только при снятом напряжении и в соответствии со схемой на изделии либо официальной инструкцией. Если для монтажа требуется работа с сетевым напряжением и нет необходимой квалификации, безопаснее поручить ее специалисту.

PENCIL PEN60W12V подойдет для 12-вольтовой мебельной подсветки, когда требуется источник мощностью до 60 Вт в узком алюминиевом корпусе. Основные условия правильного выбора — совпадение напряжения, корректный расчет нагрузки с запасом, достаточное пространство для корпуса длиной 311 мм и эксплуатация в сухом помещении с учетом класса IP20.
