Птимаш HP09 медь м о 68мм для кит.мет.дверей Ручки на планке

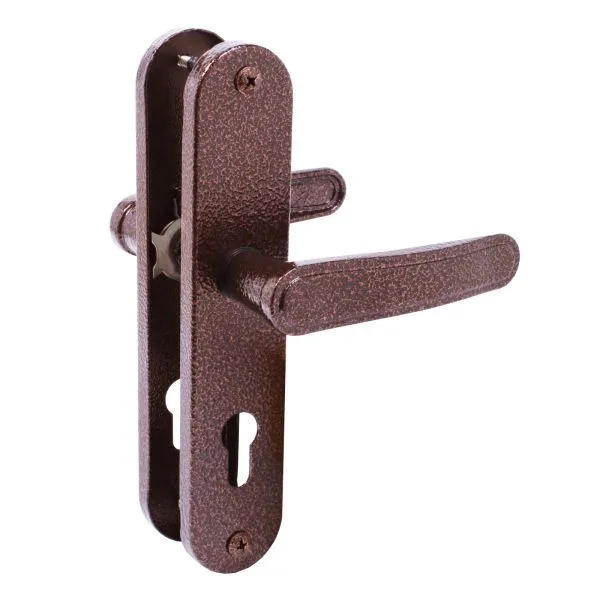

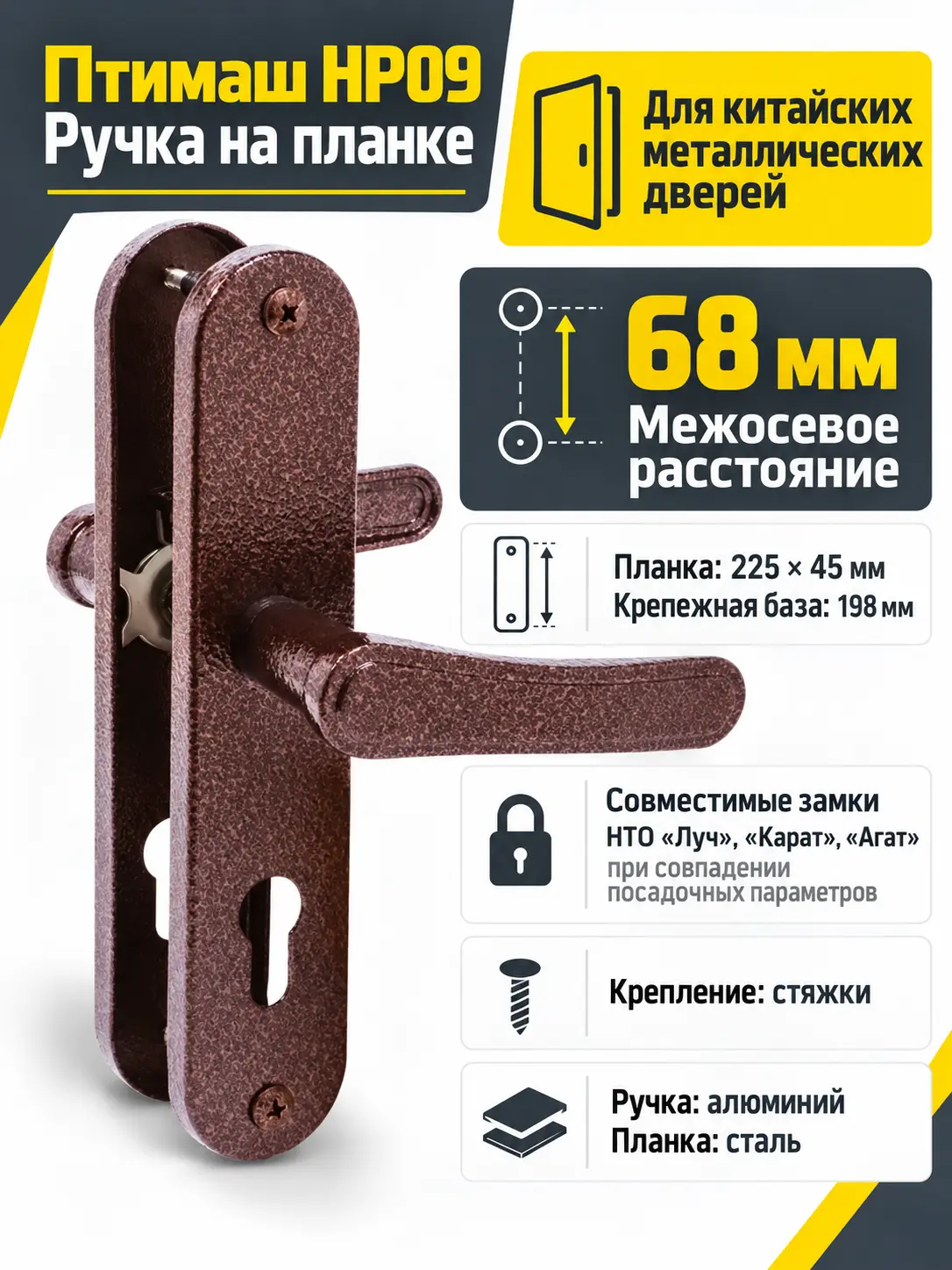

Ручка на планке Птимаш HP09 для металлической двери

Птимаш HP09 — дверная ручка на планке, рассчитанная на установку с замком китайской металлической двери. Основной размер для подбора модели — межосевое расстояние 68 мм. Оно измеряется между осью нажимной ручки и центром ключевого отверстия. Такой параметр должен совпадать с геометрией установленного замка: близкое, но отличающееся значение не обеспечивает совместимость.

Модель выполнена в цвете «медь». Рычаг ручки изготовлен из алюминия, а планка — из стали. Длина планки составляет 225 мм, ширина — 45 мм. Расстояние между крепежными отверстиями равно 198 мм. Эти размеры позволяют предметно сопоставить новую фурнитуру со старой ручкой и отверстиями в дверном полотне до оформления заказа.

Назначение и сценарий применения

Ручка HP09 подходит для замены изношенной или поврежденной ручки на китайской металлической двери, если конфигурация замка и посадочные размеры совпадают. Для модели заявлена совместимость с замками НТО «Луч», «Карат» и «Агат». Одного названия замка для выбора недостаточно: разные исполнения дверей и замочных механизмов могут отличаться расположением крепежа, формой отверстий и толщиной полотна.

При подборе дверной фурнитуры полезно сначала определить тип установленного замка, затем измерить межосевое расстояние и крепежную базу. Другие варианты для ремонта и замены можно сравнить в разделе дверных ручек, ориентируясь не только на внешний вид, но прежде всего на посадочные параметры.

Что проверить перед заказом

• Межосевое расстояние. Между осью ручки и центром ключевого отверстия должно быть 68 мм.
• Крепежная база. Расстояние между крепежными отверстиями должно соответствовать значению 198 мм.
• Габариты планки. Сравните длину 225 мм и ширину 45 мм с установленной фурнитурой и зоной вокруг замка.
• Расположение проемов. Сопоставьте форму и положение отверстий под ручку и ключевой узел с фотографиями товара.
• Параметры соединительных деталей. Уточните сечение и необходимую длину квадрата, длину стяжек и толщину дверного полотна.
• Комплект поставки. До покупки уточните наличие второй планки, квадрата, стяжек и остальных монтажных деталей.

Практические рекомендации

Для точного сравнения снимите размеры со старой ручки до ее демонтажа либо приложите линейку к центрам соответствующих отверстий. Межосевое расстояние и крепежную базу измеряют именно от центра до центра. Не следует ориентироваться только на общую длину планки или цвет: модели с похожим внешним видом могут иметь другую посадочную геометрию.

Перед монтажом приложите планку к двери без окончательной затяжки. Она должна располагаться ровно, не перекрывать ключевой узел и не требовать деформации крепежа. После установки проверьте свободный ход ручки и работу замка при открытой двери. Стяжки затягивайте равномерно, не допуская перекоса планок и чрезмерного усилия.

Характеристики Птимаш HP09

Итог

Птимаш HP09 подойдет для замены ручки на китайской металлической двери, когда замок имеет межосевое расстояние 68 мм, крепежную базу 198 мм и соответствует расположению отверстий планки. Проверка всех трех групп параметров — геометрии замка, размеров планки и монтажных деталей — поможет избежать несовместимости и установить ручку без перекоса.
