ReX.1.2 (аналог 1.03.25) Замок врезной по цилиндр цинк 3 стержня ф12мм защелка ф16мм

Врезной замок Эльбор ReX.1.2 под цилиндровый механизм

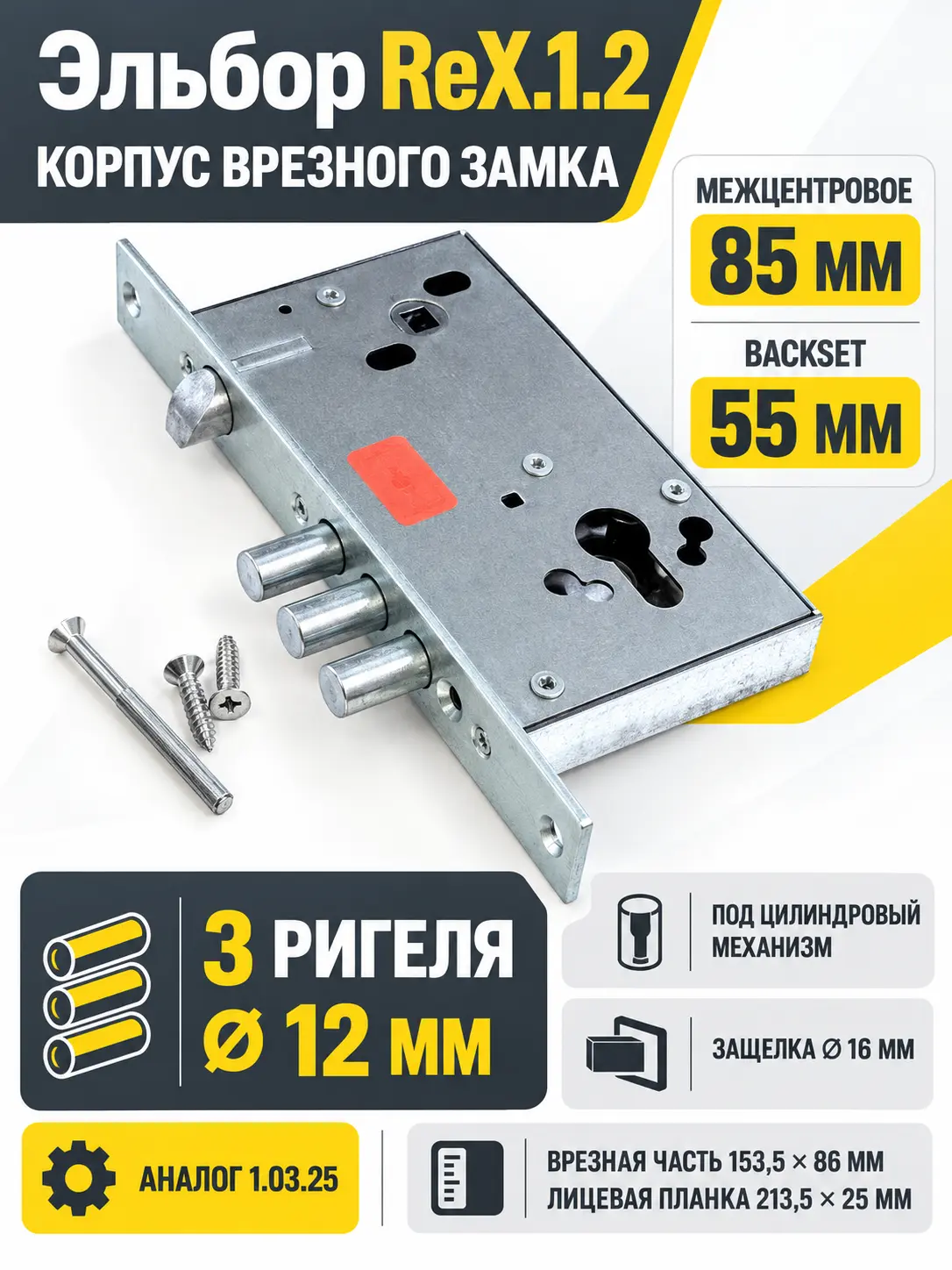

ReX.1.2 — корпус врезного замка Эльбор с защелкой и тремя круглыми ригелями. Модель является аналогом 1.03.25 и рассчитана на работу с цилиндровым механизмом секретности. Такой формат подходит для сборки нового дверного комплекта или замены корпуса замка при совпадении посадочных размеров, положения ручки и цилиндра.

Межцентровое расстояние между осью ручки и осью цилиндрового механизма составляет 85 мм. Удаление оси цилиндра от лицевой планки, то есть backset, равно 55 мм. Эти два параметра особенно важны при подборе замены: даже близкий по внешнему виду корпус с другими значениями может не совместиться с существующими отверстиями в дверном полотне и накладками.

Конструкция и рабочие элементы

Запирающая часть включает три круглых ригеля диаметром 12 мм. Помимо ригельной группы, в корпусе предусмотрена защелка диаметром 16 мм. Она используется для удержания двери в закрытом положении и работает совместно с нажимной ручкой при правильно подобранной дверной фурнитуре. Цвет видимой лицевой части — хром.

Длина лицевой планки составляет 213,5 мм, ширина — 25 мм. Врезная часть имеет высоту 153,5 мм и ширину 86 мм. Эти размеры следует проверять отдельно: габарит планки определяет ее размещение на торце двери, а размеры корпуса — возможность установки в подготовленную внутреннюю нишу.

Где применяется модель

Корпус можно рассматривать для дверей, конструкция которых допускает установку врезного цилиндрового замка с межцентровым расстоянием 85 мм и backset 55 мм. При замене модели 1.03.25 необходимо сравнить не только маркировку, но и фактические размеры старого механизма, положение крепежных отверстий, направление работы защелки и расположение ответной части на коробке.

Для комплексного подбора цилиндра, ручек и других элементов запирающей системы удобно перейти в раздел дверные замки. Все сопрягаемые детали следует выбирать по размерам конкретной двери и установленной фурнитуры.

Что проверить перед заказом

• межцентровое расстояние — 85 мм;
• backset, измеряемый от лицевой планки до оси цилиндра, — 55 мм;
• размер врезной части — 153,5 × 86 мм;
• размер лицевой планки — 213,5 × 25 мм;
• совпадение положения ручки, цилиндра, защелки и трех ригелей;
• совместимость ответной части и имеющихся отверстий в дверной коробке;
• необходимый состав комплекта: цилиндр, ручки, накладки, ответная планка и крепеж подбирайте с учетом конкретной двери.

Если замок приобретается вместо установленного корпуса, наиболее надежный способ выбора — снять размеры старой детали и сопоставить их с таблицей. Не ориентируйтесь только на общий силуэт или число ригелей: критичны осевые расстояния и габариты посадочной ниши.

Характеристики Эльбор ReX.1.2

Рекомендации по установке

До монтажа выполните контрольную примерку корпуса без расширения посадочного места. Ригели и защелка должны свободно совмещаться с ответной частью, а ручка и цилиндр — располагаться без перекоса. Работы по доработке дверного полотна и коробки стоит поручить специалисту, особенно если существующая разметка не совпадает с новой конфигурацией.

Эльбор ReX.1.2 подходит для замены или новой сборки запирающего узла, когда требуются цилиндровый механизм, межцентровое расстояние 85 мм, backset 55 мм, три ригеля и защелка. Итоговая совместимость определяется точным совпадением посадочных размеров и сопрягаемой дверной фурнитуры.
