Ручка на планке FZ8-108 61.1313 ухват (7024) граф

Ручка на планке FZ8-108 61.1313: назначение и параметры

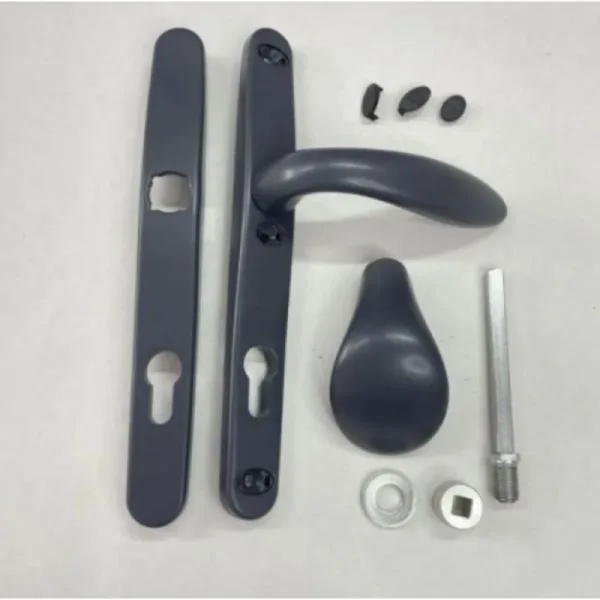

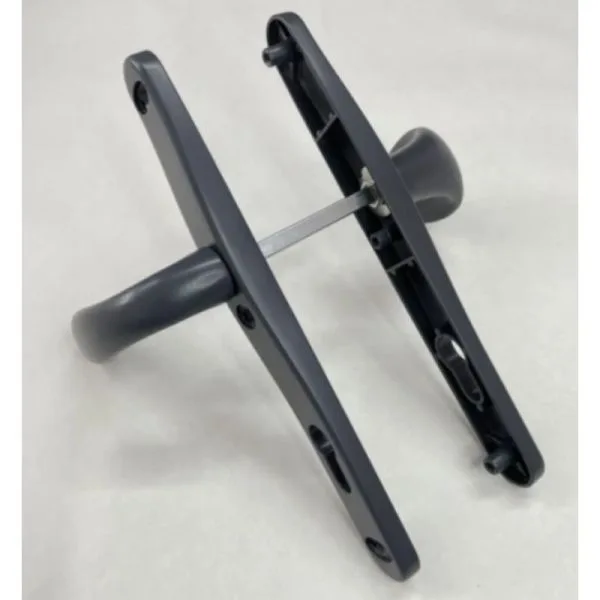

FZ8-108 61.1313 — металлическая дверная ручка типа «ухват», установленная на узкой планке. Модель выполнена в графитовом цвете с обозначением 7024 и предназначена для подбора к ПВХ-дверям и калиткам. Такая фурнитура подходит для случаев, когда требуется заменить существующую ручку либо укомплектовать новую дверную конструкцию с подходящей геометрией замка и подготовленных отверстий.

Главные параметры модели важны не только для внешнего соответствия. Межцентровое расстояние 85 мм определяет совместимость ручки с установленным замком, а длина и ширина планки влияют на размещение изделия на профиле. Расстояние между крепежными отверстиями необходимо сверить с имеющейся разметкой, особенно при замене фурнитуры без дополнительной обработки двери.

Размеры и особенности исполнения

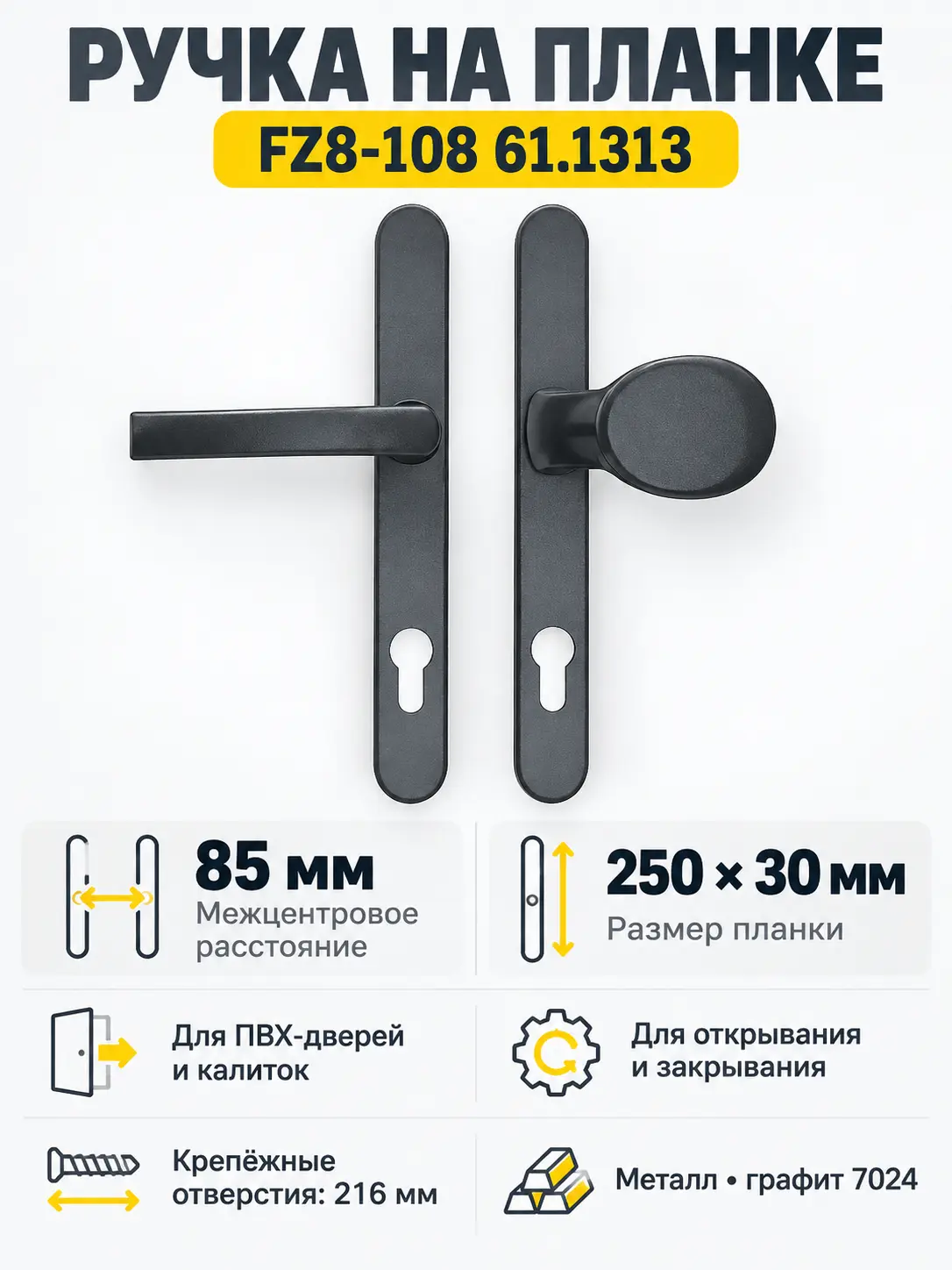

Длина планки составляет 250 мм, ширина — 30 мм. Расстояние по крепежным отверстиям равно 216 мм, а межцентровое расстояние — 85 мм. Ручка изготовлена из металла и имеет графитовое цветовое исполнение. Ухватная форма рассчитана на непосредственный захват рукой при открывании и закрывании двери или калитки.

Графитовый вариант с кодом 7024 следует отличать от других цветовых исполнений FZ8-108 61.1313. При замене одной части ранее установленной фурнитуры сопоставьте не только название модели, но также оттенок, форму планки и расположение отверстий. Даже близкие по виду ручки могут отличаться посадочными размерами.

Как проверить совместимость перед заказом

Сначала измерьте межцентровое расстояние на двери: для этой модели требуется 85 мм. Затем проверьте расстояние между точками крепления — 216 мм. Убедитесь, что планка длиной 250 мм и шириной 30 мм помещается на поверхности профиля, не перекрывает уплотнитель и не мешает работе замка. Сравните расположение всех функциональных отверстий с демонтированной ручкой или монтажной зоной двери.

Отдельно уточните состав комплекта, тип крепежных элементов, параметры соединительного элемента и допустимую толщину дверного полотна. Эти величины должны соответствовать конкретному профилю и замку. Если ручка приобретается для замены, практичнее снять старую деталь и измерить ее планку, межцентровое расстояние и крепежные точки до оформления заказа.

Модель входит в ассортимент ПВХ-фурнитуры, поэтому при комплексном подборе стоит одновременно проверить замок, ответную часть и другие элементы дверной системы. Совпадение назначения товара с типом двери не заменяет проверку точных посадочных размеров.

Характеристики модели

Практические рекомендации по выбору и установке

До монтажа приложите ручку к двери без окончательной фиксации и убедитесь, что планка располагается ровно, отверстия совпадают, а ухват не задевает раму, уплотнитель или соседнюю фурнитуру. Используйте крепеж, подходящий к конструкции профиля и толщине полотна. Не затягивайте соединения с чрезмерным усилием: это может деформировать планку или поверхность профиля.

После установки несколько раз откройте и закройте дверь. Ручка должна оставаться неподвижной относительно полотна, не препятствовать ходу замка и не соприкасаться с рамой. FZ8-108 61.1313 в цвете графит 7024 станет подходящим вариантом, если требуются планка 250 × 30 мм, межцентровое расстояние 85 мм и крепежная база 216 мм.
