Ручка на планке LS НР-85.0423-AB

Ручка на планке LS НР-85.0423-AB

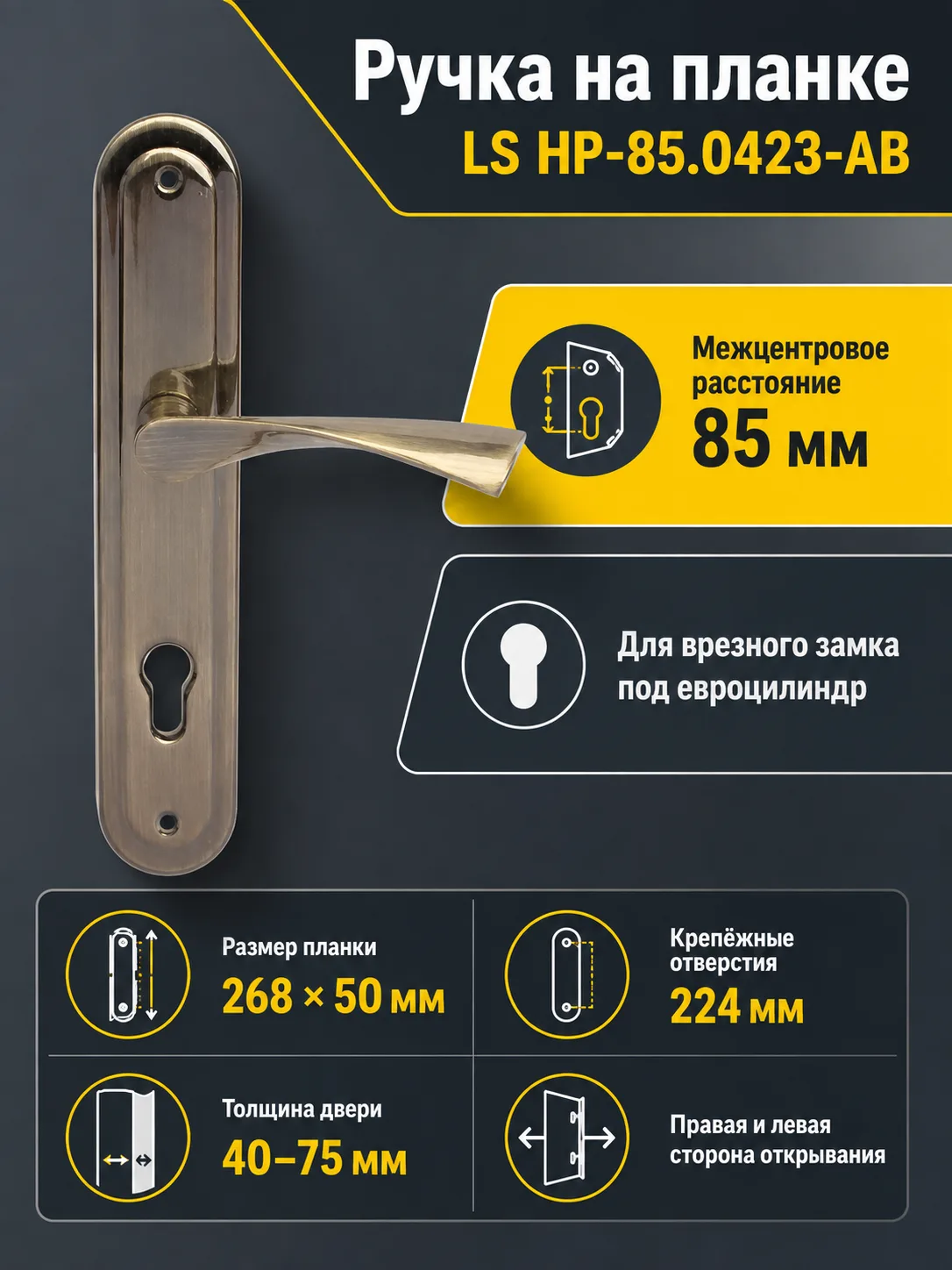

LS НР-85.0423-AB — дверная ручка на продолговатой планке для совместной установки с врезным замком под евроцилиндр. Ее ключевой установочный параметр — межцентровое расстояние 85 мм, то есть расстояние между осью ручки и осью цилиндрового механизма. Такое исполнение подходит для дверей, в которых ручка и отверстие под цилиндр должны располагаться на одной общей планке.

Модель выполнена из ЦАМ и имеет бронзовый цвет. Длина планки составляет 268 мм, ширина — 50 мм, а расстояние между крепежными отверстиями — 224 мм. Эти размеры важно сопоставить с дверным полотном и установленным замком: совпадения одного межцентрового расстояния недостаточно для уверенного выбора всей фурнитуры.

Назначение и сценарии применения

Ручка предназначена для дверей с цилиндровым врезным замком, у которого расстояние между центром квадрата ручки и центром евроцилиндра равно 85 мм. Универсальная ориентация позволяет использовать модель на дверях правого и левого открывания без выбора отдельной стороны исполнения.

Бронзовая планка уместна при подборе дверной фурнитуры в единой цветовой гамме. При комплексном оформлении двери можно также сравнить подходящие дверные ручки, обращая внимание не только на внешний вид, но и на конструкцию замка, посадочные размеры и способ крепления.

Что проверить перед заказом

• Тип замка. В дверном полотне должен использоваться врезной замок под евроцилиндр.
• Межцентровое расстояние. Измерьте расстояние от центра отверстия под квадрат ручки до центра цилиндрового механизма — требуется 85 мм.
• Крепежные точки. Расстояние между отверстиями планки составляет 224 мм. Сопоставьте его с отверстиями двери и корпусом замка.
• Габариты планки. Убедитесь, что планка размером 268 × 50 мм перекрывает существующие отверстия и не мешает декоративным элементам двери.
• Толщина полотна. Рекомендуемый диапазон — от 40 до 75 мм. Для двери на границе диапазона заранее проверьте длину квадрата и крепежа.
• Цвет. Исполнение AB имеет бронзовый цвет; сравнивайте его с петлями, цилиндровой накладкой и другой видимой фурнитурой.

Особенности установки

Для крепления предусмотрены усиленные стяжки М6 со специальной нарезкой, которая облегчает их укорачивание. Подгонять крепеж следует только после контрольной сборки и проверки толщины полотна. Квадрат ручки должен свободно входить в привод замка, не создавать перекоса и обеспечивать полный возврат рычага после нажатия.

До окончательной затяжки проверьте соосность обеих сторон ручки и цилиндрового отверстия. Крепления затягивайте равномерно: чрезмерное усилие может деформировать планку или ухудшить работу механизма. После монтажа несколько раз нажмите ручку, закройте и откройте дверь, затем проверьте работу защелки и цилиндрового замка.

Характеристики модели

Итог

LS НР-85.0423-AB подходит для двери с цилиндровым врезным замком, межцентровым расстоянием 85 мм и полотном толщиной 40–75 мм. Перед покупкой достаточно внимательно сверить тип замка, размеры планки, крепежные точки и параметры имеющегося квадрата. Такой подход поможет подобрать ручку без несовпадения посадочных отверстий и ограничений в работе замка.
