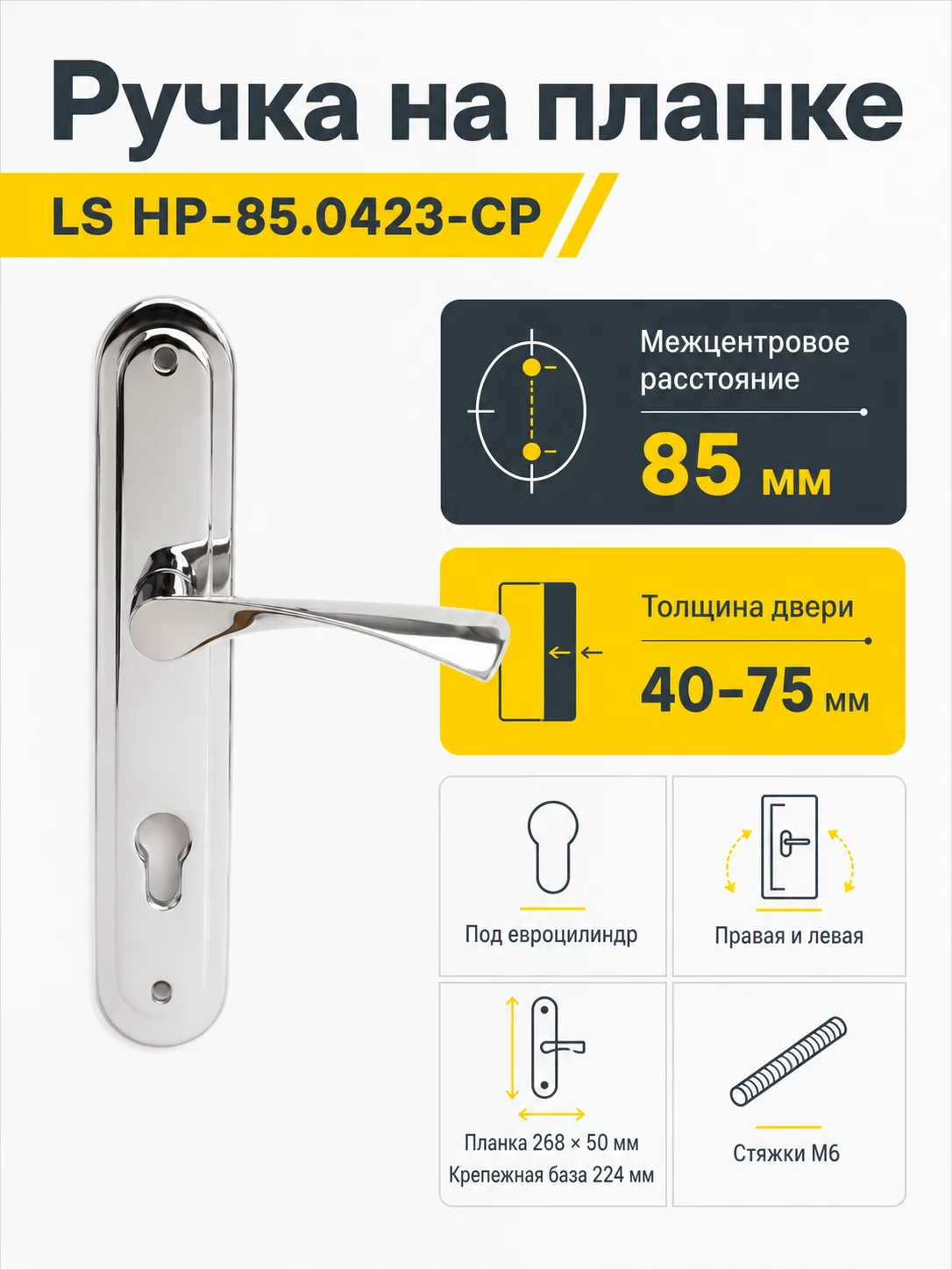

Ручка на планке LS НР-85.0423-CP

Ручка на планке LS НР-85.0423-CP для замка под цилиндр

LS НР-85.0423-CP — нажимная дверная ручка на продолговатой планке, рассчитанная на совместную установку с врезным замком под евроцилиндр. Межцентровое расстояние между осью ручки и центром отверстия под цилиндровый механизм составляет 85 мм. Этот параметр определяет совместимость гарнитура с корпусом замка, поэтому его необходимо проверять в первую очередь.

Модель выполнена в цвете хром и изготовлена из ЦАМ. Лаконичная форма планки подходит для дверей, где ручка и отверстие под цилиндр должны быть объединены одной накладкой. Универсальное исполнение позволяет использовать изделие на дверях правого и левого открывания.

Размеры и область применения

Длина планки составляет 268 мм, ширина — 50 мм. Расстояние между крепежными отверстиями равно 224 мм. Рекомендуемая толщина дверного полотна для установки — от 40 до 75 мм. Такое сочетание параметров делает модель подходящей для замены существующего гарнитура либо комплектации новой двери, если геометрия замка, полотна и монтажных отверстий совпадает.

При подборе ручки недостаточно ориентироваться только на общий внешний вид. Сравните межцентровое расстояние 85 мм, положение отверстия под евроцилиндр, габариты планки и крепежную базу 224 мм. В разделе дверные ручки можно сопоставить эту модель с изделиями другой конструкции и подобрать вариант под конкретный замок.

Что проверить перед заказом

• Тип замка. Корпус должен быть рассчитан на цилиндровый механизм и ручку на общей планке.
• Межцентровое расстояние. Расстояние от оси квадрата ручки до центра цилиндрового отверстия должно составлять 85 мм.
• Крепежные отверстия. Сопоставьте расстояние 224 мм с отверстиями в полотне или старой планке.
• Габариты накладки. Планка размером 268 × 50 мм должна закрывать подготовленную монтажную зону, не задевая коробку и декоративные элементы двери.
• Толщину полотна. Рекомендуемый диапазон для этой модели — 40–75 мм.
• Сопряжение с замком. Проверьте положение квадрата, цилиндра и крепежа по месту установки.

Если ручка выбирается для замены, полезно снять старую планку и измерить посадочные точки непосредственно на двери. Это снижает риск несовпадения отверстий и помогает заранее оценить, перекроет ли новая планка следы предыдущего монтажа.

Крепление и практические рекомендации

Для фиксации предусмотрены усиленные стяжки М6. Специальная нарезка упрощает их укорачивание, когда длину требуется адаптировать к толщине полотна. Подрезку и установку выполняют только после контрольной примерки, учитывая конструкцию двери и замка. Крепеж следует затягивать равномерно: чрезмерное усилие может затруднить свободный возврат нажимной ручки.

До окончательной фиксации проверьте, что планка установлена без перекоса, рычаг движется свободно, защелка полностью убирается при нажатии, а ключ и цилиндровый механизм работают без заеданий. При несовпадении посадочных размеров не следует расширять отверстия до повторной проверки разметки и совместимости всех элементов.

Характеристики LS НР-85.0423-CP

Итог

Ручка на планке LS НР-85.0423-CP подойдет для двери толщиной 40–75 мм с врезным цилиндровым замком, межцентровым расстоянием 85 мм и совместимой крепежной схемой. Для уверенного выбора сопоставьте размер планки 268 × 50 мм и расстояние между крепежными отверстиями 224 мм с фактическими размерами двери и установленного замка.
