Ручка на планке Vanger НР-85.1823-АВ

Ручка на планке Vanger НР-85.1823-АВ

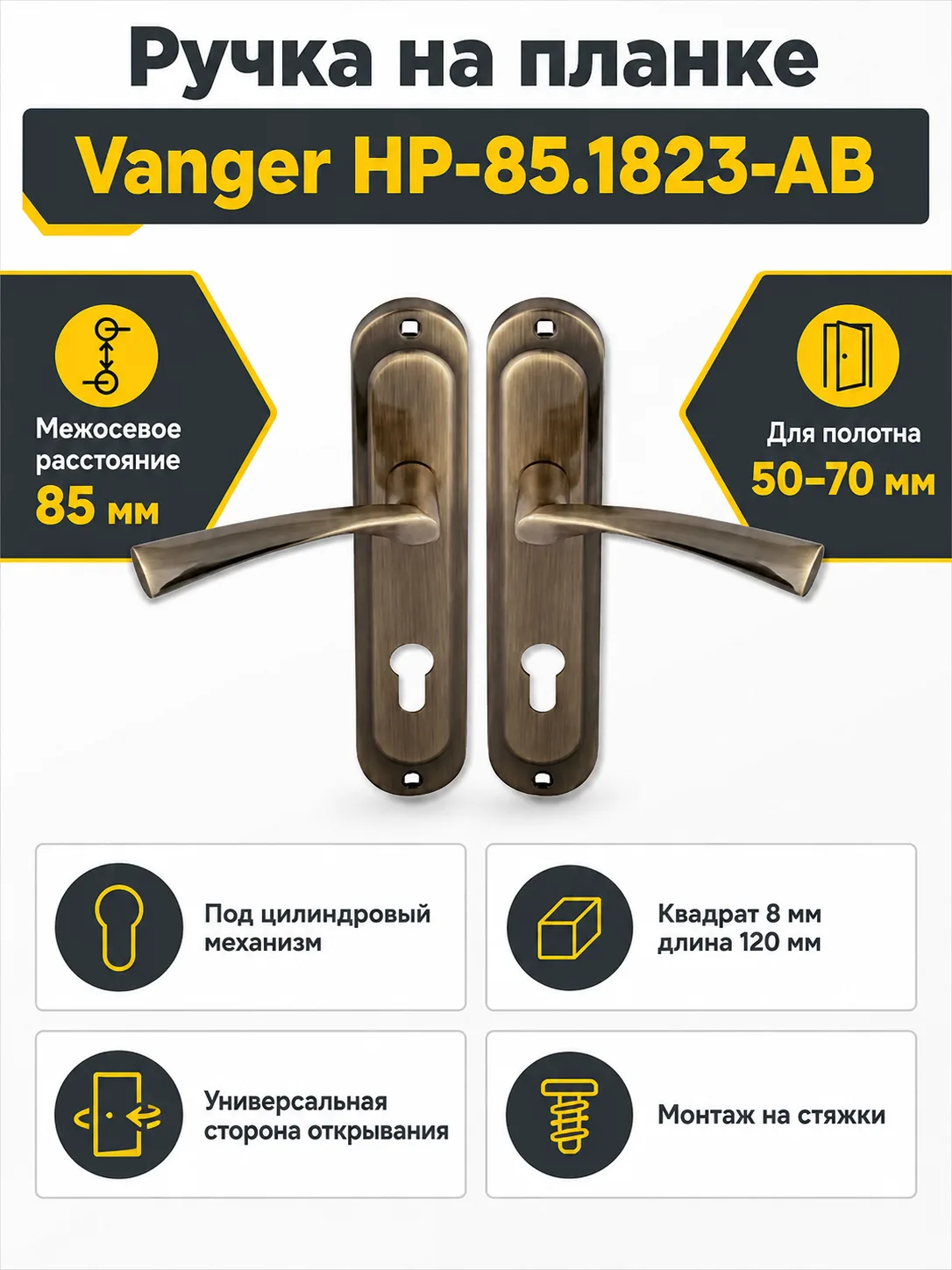

Vanger НР-85.1823-АВ — нажимная дверная ручка на цельной планке, рассчитанная на совместную работу с врезным замком под цилиндровый механизм. Модель выполнена в бронзовом цвете и подходит для правой либо левой стороны открывания. Такое универсальное исполнение удобно при замене изношенной фурнитуры и при комплектации новой двери, если параметры замка и полотна заранее согласованы.

Главный размер совместимости — межосевое расстояние 85 мм. Оно измеряется между центром квадрата ручки и центром отверстия под цилиндровый механизм. Квадрат имеет сечение 8 мм и длину 120 мм. Модель рассчитана на дверное полотно толщиной от 50 до 70 мм. Эти параметры следует проверять вместе: совпадения только межосевого расстояния недостаточно для корректной установки.

Конструкция и применение

Основание модели представляет собой стальную планку длиной 235 мм, шириной 46 мм и толщиной 1 мм. Сама ручка изготовлена из алюминия. Поверхность имеет гальваническое покрытие бронзового цвета. Монтаж предусмотрен на стяжки, а расстояние между крепежными отверстиями составляет 214,3 мм.

Ручка подходит для дверного блока с цилиндровым врезным замком, у которого ось нажимной ручки и ось цилиндра разнесены на 85 мм. В конструкции планки нет отдельного дополнительного запирания изнутри: управление запиранием выполняется механизмом совместимого замка и установленным цилиндром. Сам цилиндровый механизм не следует считать частью ручки без отдельного указания в комплектации заказа.

При подборе другой модели или сравнении вариантов для того же дверного блока удобно учитывать размеры и конфигурацию представленных дверных ручек. Это помогает сопоставить тип основания, межосевое расстояние, форму отверстия под механизм секретности и способ крепления.

Что проверить перед заказом

• Тип замка. На двери должен использоваться врезной замок под цилиндровый механизм, а не вариант под сувальдный ключ или сантехническую завертку.
• Межосевое расстояние. Измерьте расстояние от центра квадрата до центра цилиндрового отверстия — требуется 85 мм.
• Толщину полотна. Допустимый диапазон для этой модели составляет 50–70 мм.
• Квадрат. Посадочное отверстие замка должно соответствовать сечению 8 мм; длина входящего квадрата — 120 мм.
• Крепежные точки. Сопоставьте расстояние 214,3 мм и положение отверстий с дверью и корпусом замка.
• Габариты планки. Основание размером 235 × 46 мм должно перекрывать прежние монтажные отверстия и свободно размещаться на полотне.

Если ручка выбирается на замену, снимите размеры старой фурнитуры до демонтажа либо приложите новую планку к месту установки без сверления. Убедитесь, что стяжки не пересекаются с корпусом замка, а нажимная ручка после пробной сборки движется свободно и возвращается без трения. Длину и состав крепежа следует согласовать с фактической толщиной и конструкцией двери.

Характеристики

Итог

Vanger НР-85.1823-АВ подойдет для двери толщиной 50–70 мм с цилиндровым врезным замком, межосевым расстоянием 85 мм и посадкой под квадрат 8 мм. Бронзовое исполнение, универсальность по стороне открывания и монтаж на стяжки делают модель практичным вариантом для плановой замены ручки, если все установочные размеры совпадают.
