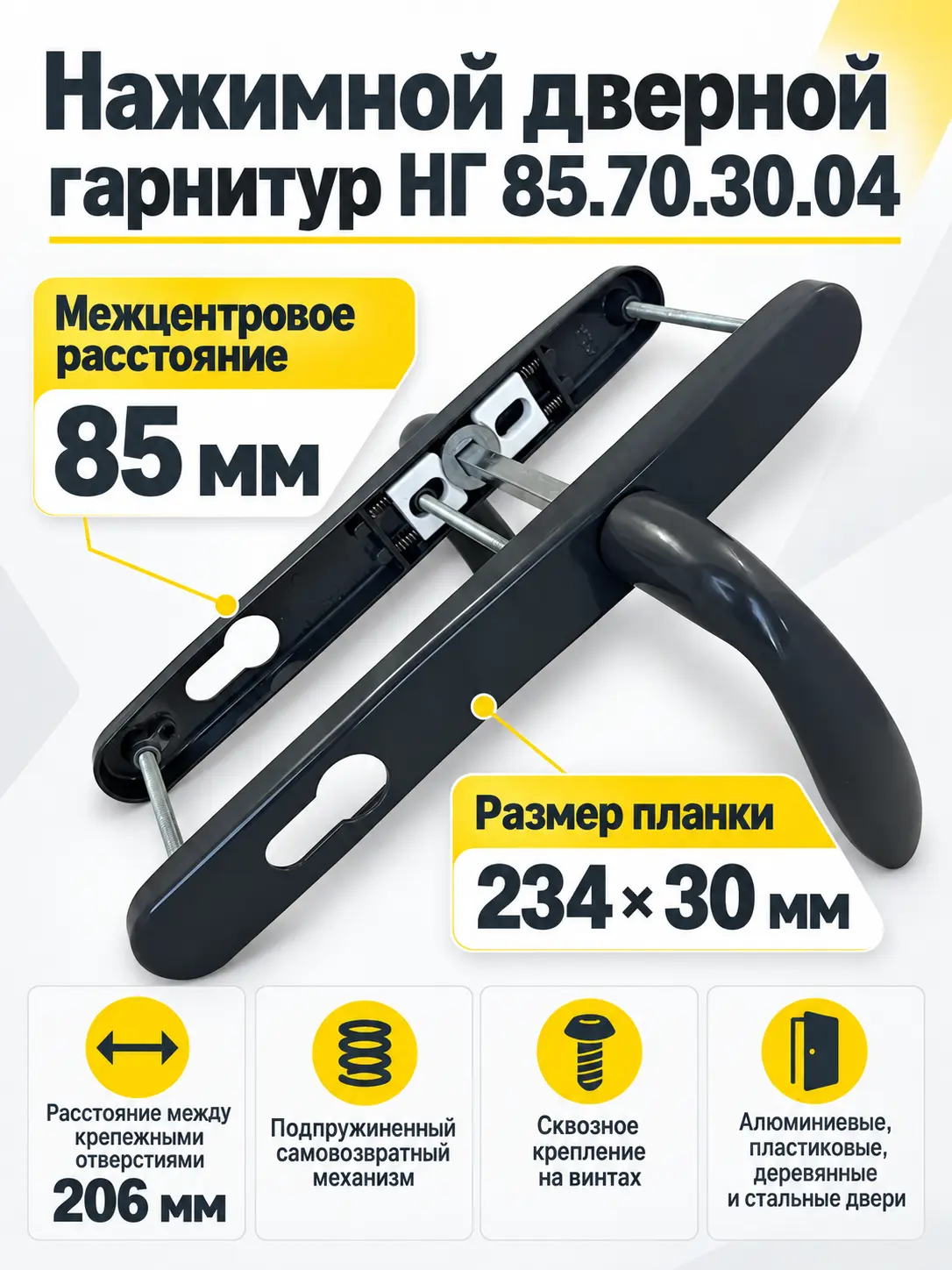

Ручки для дверных блоков НГ 85.70.30.04 7016 (антрацит)

Нажимной гарнитур НГ 85.70.30.04 для дверного блока

НГ 85.70.30.04 7016 — комплект дверных ручек на планках для управления защелкой совместимого врезного замка. Модель выполнена в цвете антрацит и подходит для алюминиевых, пластиковых, деревянных и стальных дверей. Такое исполнение можно использовать при сборке нового дверного блока или для замены гарнитура с совпадающей геометрией.

Основной размер для подбора — межцентровое расстояние 85 мм. Оно измеряется между центром отверстия под квадрат ручки и центром цилиндра либо другого элемента замка, предусмотренного его конструкцией. Совпадения только этого параметра недостаточно: следует также проверить длину и ширину планки, расположение крепежа и конфигурацию установленного замка.

Размеры и конструктивные особенности

Длина каждой планки составляет 234 мм, ширина — 30 мм. Между крепежными отверстиями предусмотрено расстояние 206 мм. Эти значения особенно важны при замене старых ручек: корректно подобранная планка перекрывает прежнюю зону установки, а крепежные точки совпадают с подготовленными отверстиями без смещения гарнитура.

Ручки изготовлены из алюминиевого сплава АК-12. В конструкции применяется подпружиненный самовозвратный механизм: после нажатия рычаг возвращается в исходное положение. Крепление гарнитура — сквозное на винтах, поэтому перед монтажом необходимо сопоставить крепежную схему с дверным полотном и замком.

Где применяется модель

Гарнитур рассчитан на алюминиевые, пластиковые, деревянные и стальные двери. Его выбирают для дверных блоков, в которых установлен совместимый замок с межцентровым расстоянием 85 мм. Цвет антрацит 7016 уместен при подборе фурнитуры к темным профилям, полотнам и другим элементам дверной группы, однако оттенок желательно оценивать вместе с фактическим цветом двери.

При комплексном подборе замка, петель и ручек полезно учитывать геометрию всей ПВХ-фурнитуры: одинаковое назначение деталей само по себе не гарантирует совпадения посадочных размеров.

Что проверить перед заказом

• Межцентровое расстояние: требуемое значение должно составлять 85 мм.
• Крепеж: расстояние между центрами крепежных отверстий должно соответствовать 206 мм.
• Габариты планки: доступное место на профиле или полотне должно позволять установить планку размером 234 × 30 мм.
• Замок: положение квадрата, цилиндра и крепежных точек должно совпадать с конфигурацией гарнитура.
• Толщина двери: длину квадрата и крепежных винтов следует выбирать с учетом фактической толщины полотна.
• Стороны установки: до монтажа проверьте расположение ручек снаружи и изнутри двери.

Для замены удобно снять старый гарнитур и измерить его штангенциркулем или рулеткой по центрам отверстий. Не ориентируйтесь только на внешний вид: модели с похожими планками могут отличаться межцентровым и крепежным расстоянием.

Характеристики

Итог

НГ 85.70.30.04 7016 подойдет для дверного блока, если замок рассчитан на межцентровое расстояние 85 мм, крепежные отверстия разнесены на 206 мм, а планка 234 × 30 мм свободно размещается на полотне или профиле. Проверка этих трех размеров до покупки помогает выбрать гарнитур по посадочной геометрии, а не только по цвету и форме.
