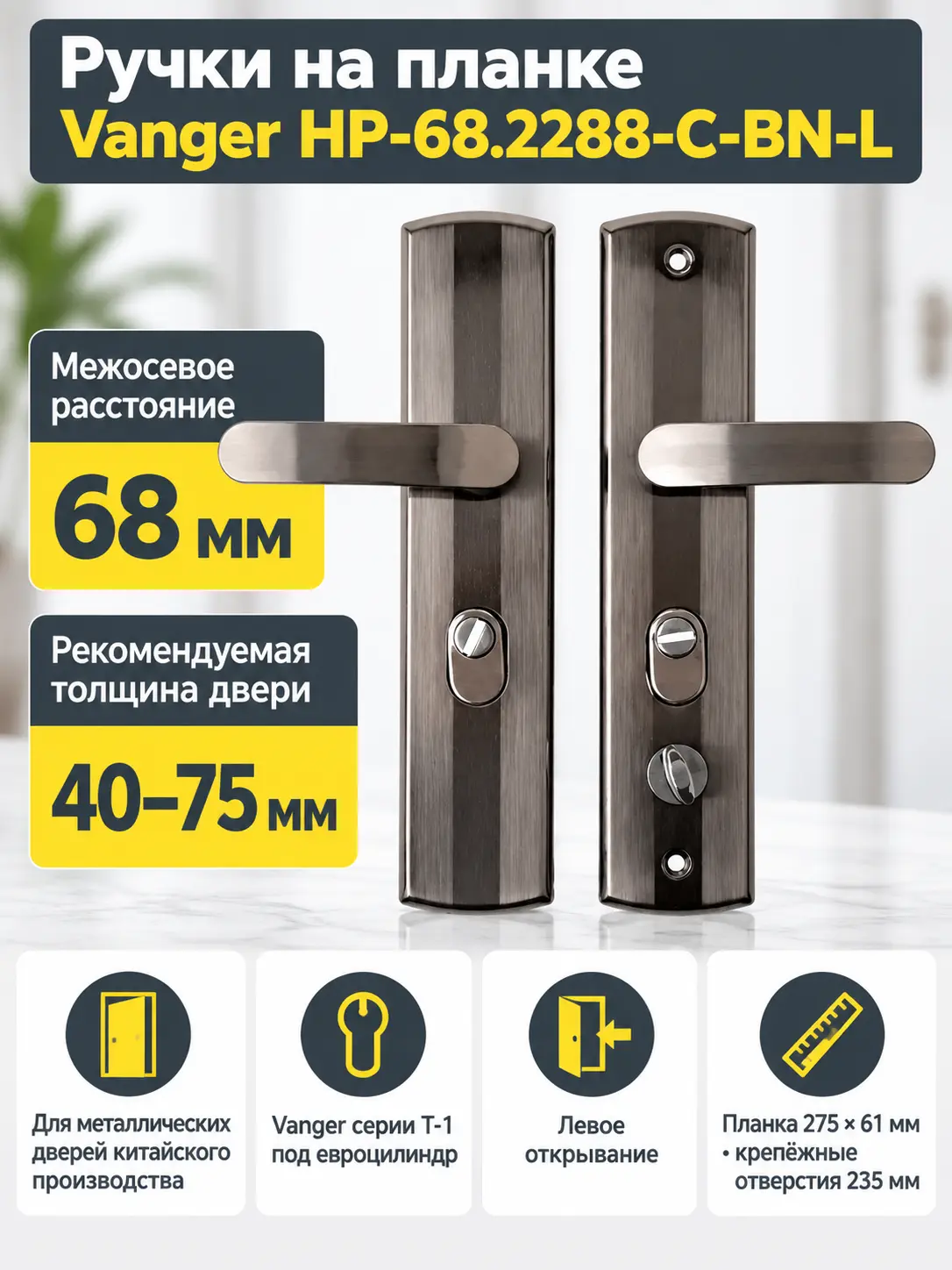

Ручки на планке Vanger HP-68.2288-C-BN-L

Ручки Vanger HP-68.2288-C-BN-L для металлической двери

Vanger HP-68.2288-C-BN-L — комплект нажимных ручек на прямоугольных планках для входных металлических дверей китайского производства. Версия с индексом L рассчитана на дверь левого открывания. Ручки выполнены из стали, имеют гальваническое покрытие и цвет «черный никель».

Модель предназначена для совместной установки с врезными замками Vanger серии T-1 под евроцилиндр. Межосевое расстояние между осью ручки и осью цилиндрового механизма составляет 68 мм. Это ключевой монтажный параметр: совпадения только внешней формы планки недостаточно для правильного подбора.

Назначение и сценарии применения

Комплект подходит для замены изношенной или поврежденной фурнитуры на металлической двери с совместимой схемой отверстий. Его можно использовать при ремонте двери либо при комплектации полотна замком Vanger T-1 без автоматического закрывания. Другие дверные ручки стоит рассмотреть, если требуется иное межосевое расстояние, другая сторона открывания или другая конфигурация планки.

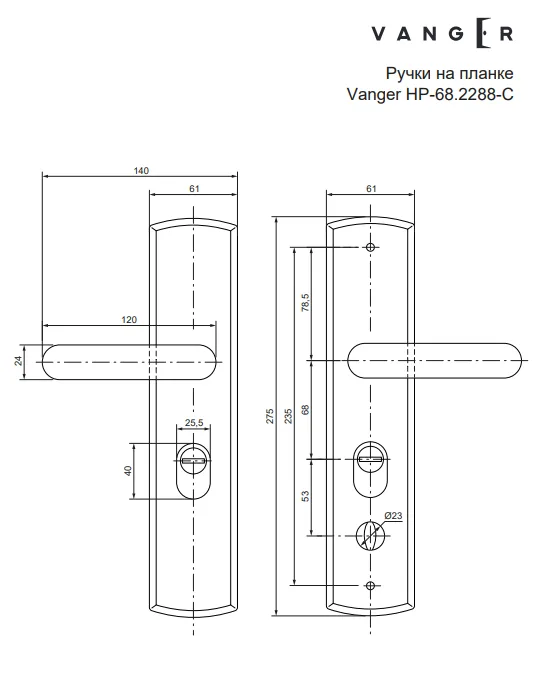

Размер планки составляет 275 × 61 мм, а расстояние между ее крепежными отверстиями — 235 мм. Рекомендуемая толщина дверного полотна находится в диапазоне 40–75 мм. Длина квадрата ручки — 120 мм. Эти параметры позволяют заранее сравнить новую фурнитуру с установленной ручкой и подготовленными отверстиями в двери.

Комплектация

В набор входят две ручки на планках для установки с наружной и внутренней стороны двери, две защитные накладки и две пластиковые прокладки. Для соединения предусмотрены два стяжных винта M5×80 мм и две втулки M5×50 мм, а для защитных накладок — два винта M4×80 мм. Корпус замка и цилиндровый механизм в состав комплекта ручек не входят.

Что проверить перед заказом

• Дверь должна иметь левое открывание; для правого открывания нужна соответствующая версия R.
• Межосевое расстояние замка должно составлять 68 мм.
• Сравните длину и ширину планки, расположение отверстий и форму проема под евроцилиндр.
• Убедитесь, что толщина полотна находится в рекомендуемом диапазоне 40–75 мм.
• Проверьте совместимость корпуса замка с моделью ручек и расположение его осей.
• До монтажа сопоставьте длину квадрата и крепежа с фактической толщиной двери.

Практические рекомендации

Перед разборкой старой фурнитуры сфотографируйте положение планок и замерьте расстояния между центрами отверстий. Примерьте обе планки без окончательной затяжки: квадрат должен входить в механизм свободно, а ручки — возвращаться в исходное положение без заеданий. Стяжки затягивайте равномерно, чтобы не перекосить планки и не создать лишнее сопротивление механизму замка.

Если отверстия двери не совпадают с крепежной схемой, не расширяйте их до проверки конструкции полотна и замка. Монтаж на металлической двери может потребовать подходящего инструмента и навыков; при сомнениях безопаснее поручить установку специалисту.

Характеристики Vanger HP-68.2288-C-BN-L

Итог

Vanger HP-68.2288-C-BN-L подойдет для левой металлической двери с замком серии T-1, межосевым расстоянием 68 мм и совпадающей крепежной схемой. Перед покупкой достаточно сопоставить сторону открывания, толщину полотна, габариты планки и расположение всех отверстий.
