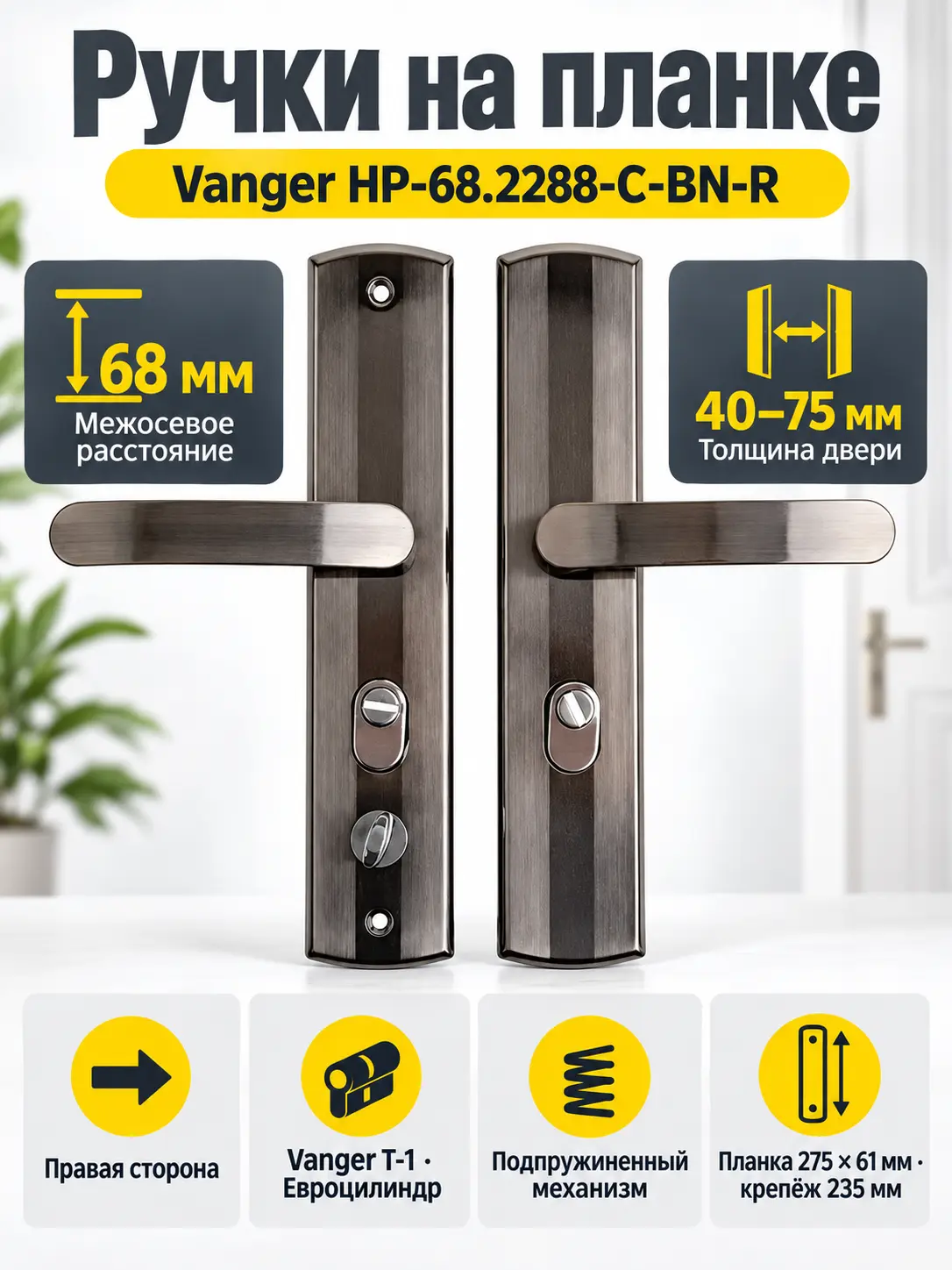

Ручки на планке Vanger HP-68.2288-C-BN-R

Ручки на планке Vanger HP-68.2288-C-BN-R

Vanger HP-68.2288-C-BN-R — комплект нажимных ручек на общей планке для правой металлической двери китайского производства. Модель рассчитана на совместную работу с врезным замком Vanger серии T-1 под евроцилиндр и имеет межосевое расстояние 68 мм. Исполнение HP-68.2288 применяется с замками без автоматического закрывания, поэтому при замене фурнитуры важно учитывать не только расстояние между осями, но и устройство установленного замка.

Комплект подходит для ремонта входной двери, когда изношены ручки, возвратный механизм или декоративные планки, но сам формат замка и расположение отверстий сохраняются. Правое исполнение обозначено буквой R в модели. Оно должно соответствовать стороне открывания и расположению ручки на конкретной двери: ориентироваться только на внешний вид старой фурнитуры недостаточно.

Размеры и конструктивные особенности

Длина каждой планки составляет 275 мм, ширина — 61 мм, а расстояние между крепежными отверстиями — 235 мм. Межосевое расстояние между осью нажимной ручки и осью цилиндрового механизма равно 68 мм. Толщина планки составляет 1 мм, длина квадрата — 120 мм. Эти параметры следует сравнить со снятой ручкой и дверным полотном до оформления заказа.

Ручки и планки изготовлены из стали и имеют гальваническое покрытие. Подпружиненный механизм помогает ручке возвращаться в исходное положение после нажатия. Рекомендуемый диапазон толщины дверного полотна — от 40 до 75 мм. При установке на дверь из этого диапазона все равно необходимо проверить достаточную длину квадрата и крепежа с учетом толщины накладок, конструкции замка и фактической глубины посадки.

Совместимость и ограничения

Основной ориентир совместимости — замок Vanger серии T-1 под евроцилиндр, межосевое расстояние 68 мм и правое открывание. Совпадение одного параметра 68 мм не гарантирует установку: дополнительно должны совпадать положение цилиндрового отверстия, расстояние между точками крепления, размеры планки и форма посадочных мест. Модификация HP-68.2288 предназначена для механизма без автоматического закрывания.

Если подбирается замена для уже установленной фурнитуры, демонтируйте старые планки только после фиксации размеров и расположения деталей. Сравните маркировку замка, направление открывания, межосевое расстояние и крепежную схему. Другие варианты для входных дверей можно сопоставить в разделе дверных ручек, уделяя особое внимание стороне исполнения и геометрии планки.

Комплектация

Набор включает две ручки на планке, две защитные накладки, две пластиковые прокладки и крепеж для исполнения HP-68.2288-C. Крепежная часть включает два стяжных винта M5×80 мм, две втулки M5×50 мм и два винта M4×80 мм для защитных накладок. Перед монтажом разложите детали и сопоставьте их с отверстиями в полотне и корпусе замка. Не укорачивайте винты до пробной сборки и проверки требуемой длины.

Характеристики

Что проверить перед заказом

• правое направление открывания двери;
• маркировку и конфигурацию установленного замка;
• межосевое расстояние 68 мм;
• длину и ширину старой планки;
• расстояние 235 мм между крепежными отверстиями;
• толщину дверного полотна и требуемую длину крепежа;
• расположение отверстия под евроцилиндр.

Vanger HP-68.2288-C-BN-R подходит для предметной замены правой фурнитуры на китайской металлической двери с совместимым замком T-1. Точная сверка размеров и направления открывания помогает установить комплект в существующие посадочные места без ошибочного выбора левой модификации или версии для другого механизма закрывания.
