Шнур соединительный для светодиодных лент шириной 8mm (миниконнектор папа - лента), 15 см, AKS

Соединительный шнур AKS-74793 для ленты шириной 8 мм

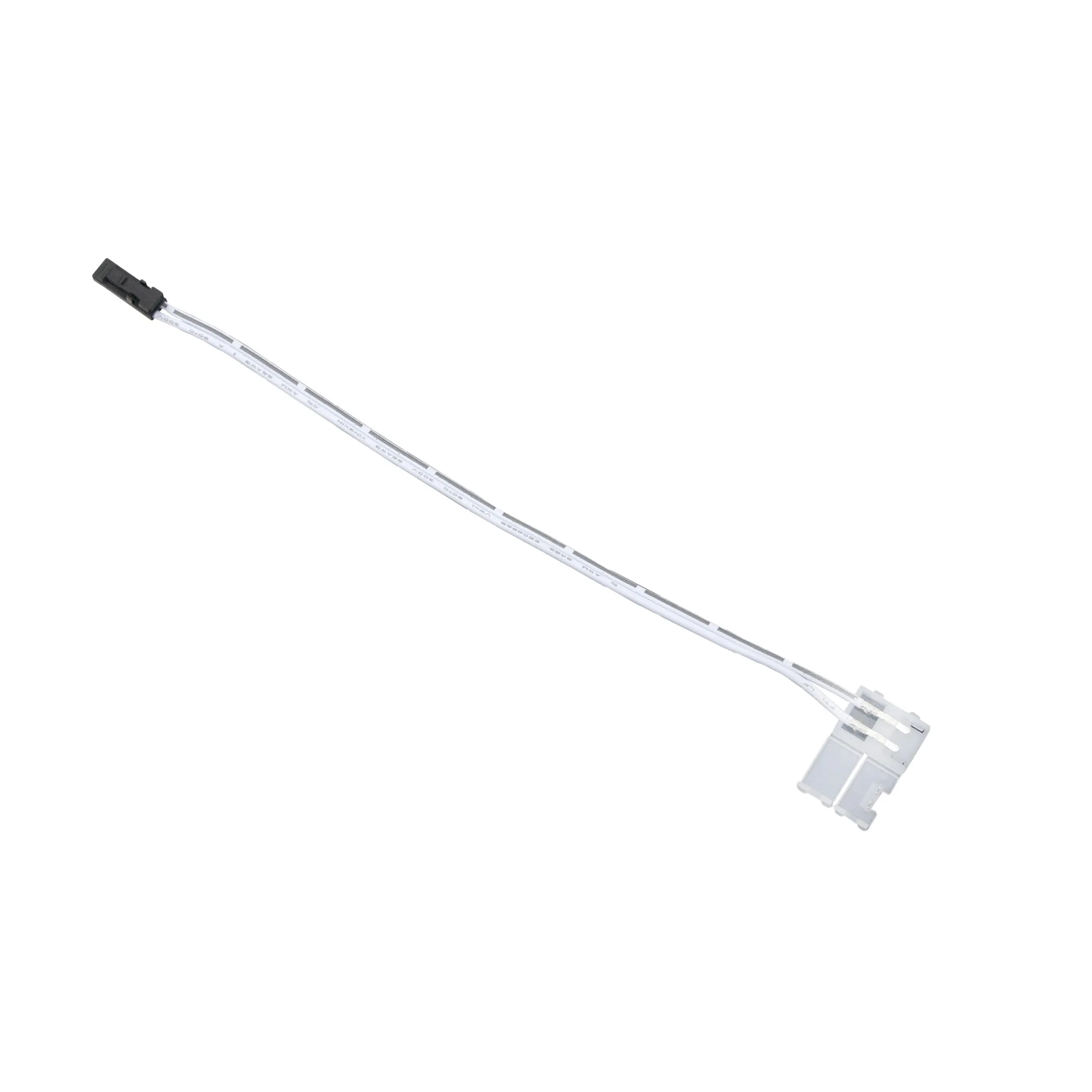

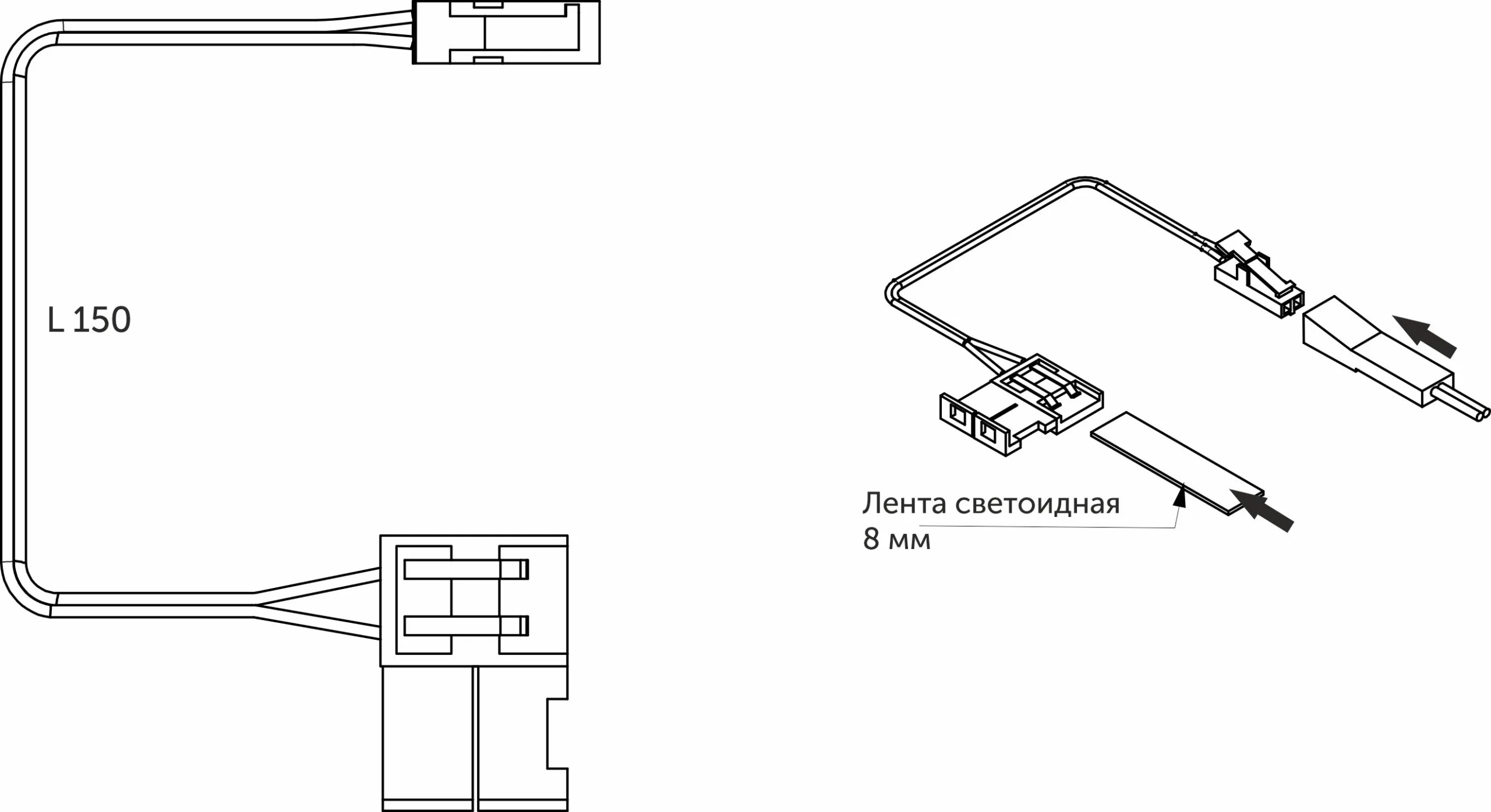

AKS-74793 — короткий соединительный шнур для коммутации компонентов светодиодного мебельного освещения. Его длина составляет 150 мм, а конфигурация обозначена как «миниконнектор папа — лента». Модель применяется, когда светодиодную ленту шириной 8 мм требуется соединить с выключателем либо блоком питания, на котором предусмотрен ответный мини-коннектор «мама».

Такой провод удобен при сборке подсветки шкафа, полки, витрины или рабочей зоны, если расстояние между лентой и управляющим либо питающим устройством невелико. Он относится к группе компонентов мебельного освещения и помогает организовать соединение без лишней длины провода. Белый цвет делает шнур менее заметным на светлых внутренних поверхностях мебели.

Назначение и подтверждённая совместимость

Карточка товара прямо указывает два сценария: подключение ленты к выключателю и подключение к блоку питания с мини-коннектором «мама». В качестве рекомендуемых блоков питания перечислены позиции 75 055, 75 056, 78 749, 75 640, 75 059 и 78 713. Это ориентир для подбора, но перед покупкой всё равно необходимо сверить внешний вид ответного разъёма, электрические параметры и требования остальных элементов системы.

Ширина 8 мм описывает совместимую светодиодную ленту, а не габарит всего коннектора. Сведения о числе контактов, полярности, допустимом токе и конкретном типе ленты в доступных материалах отсутствуют. Поэтому нельзя выбирать этот шнур только по ширине: одноцветные, многоцветные и ленты с регулируемой цветовой температурой могут иметь разную контактную схему.

Что проверить перед заказом

• Ширину ленты. Она должна составлять 8 мм в месте подключения.
• Контактную схему. Сопоставьте количество и расположение контактных площадок ленты с изображениями товара и подключаемой системой.
• Ответный разъём. На выключателе или блоке питания должен быть совместимый мини-коннектор «мама».
• Напряжение системы. Для шнура указано значение «по подключаемой системе», поэтому параметры блока питания должны соответствовать ленте и другим компонентам.
• Длину. Отрезка 15 см должно хватать для выбранного размещения без натяжения и резких перегибов.
• Условия эксплуатации. Модель предназначена для сухих помещений и не должна рассматриваться как влагозащищённое соединение.

Характеристики

Практические рекомендации по подключению

Перед работой отключите блок питания от сети. Разложите компоненты на ровной поверхности, проверьте направление подключения и убедитесь, что провод не будет натянут после установки. Контактные площадки ленты должны быть чистыми и не иметь повреждений. Не применяйте чрезмерное усилие к мини-коннектору и не допускайте резкого перегиба провода возле разъёма.

После сборки сначала осмотрите соединение, затем выполните краткую проверку работы. Если лента не включается, сразу отключите питание и повторно проверьте совместимость, полярность и плотность контакта. Не используйте шнур при повреждении изоляции или разъёма.

Итог

AKS-74793 подходит для компактного соединения 8-миллиметровой светодиодной ленты с совместимым выключателем или блоком питания, имеющим мини-коннектор «мама». Основные критерии выбора — подходящая контактная схема, достаточная длина 15 см, соответствие электрических параметров всей системы и эксплуатация только в сухом помещении.
