NOTEDO Доводчик дверной DC-120-I WHITE до 120кг белый

Дверной доводчик NOTEDO DC-120-I WHITE

NOTEDO DC-120-I WHITE — накладной механогидравлический доводчик серии «Легкий характер» для распашных дверей с упором. Белое исполнение рассчитано на аккуратное сочетание со светлым дверным полотном и фурнитурой. Модель предназначена для дверей массой до 140 кг; рекомендуемая ширина полотна составляет до 1200 мм.

Доводчик обеспечивает контролируемое движение двери после отпускания и разделяет процесс на две настраиваемые фазы: основное закрывание и финальную доводку. Такая регулировка помогает подобрать характер движения с учётом массы полотна, состояния петель и требуемого уверенного закрытия замка или защёлки.

Назначение и применение

Модель применяется на левых и правых распашных дверях. Универсальность установки удобна при подборе фурнитуры для входных групп, служебных помещений, офисов и других объектов, где характеристики полотна находятся в пределах допустимых значений. Для комплексного подбора петель, замков, ручек и других элементов можно перейти в раздел дверной фурнитуры.

Рабочий диапазон от −35 до +60 °C позволяет использовать доводчик в различных температурных условиях. При сезонном изменении температуры скорость движения двери может потребовать корректировки. Регулировку выполняют постепенно, проверяя результат после небольшого изменения положения соответствующего клапана.

Основные параметры модели

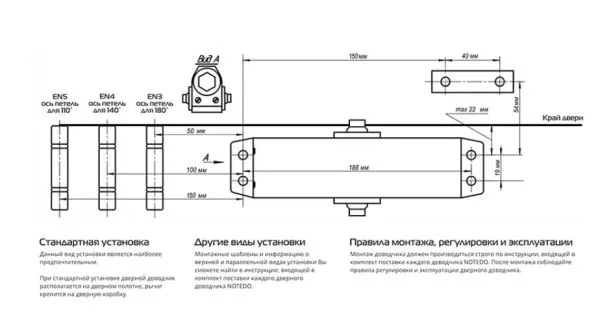

Усилие доводчика соответствует классам EN3–EN5 по EN 1154. Посадочные размеры составляют 188×19 мм, а габариты корпуса — 204×44×68 мм. Максимальный угол открывания достигает 180°, однако фактически доступный угол зависит от расположения корпуса и рычага, геометрии проёма и отсутствия препятствий на траектории полотна.

Расчётный ресурс модели — не менее 250 000 циклов открывания и закрывания. Корпус представляет собой неремонтируемое изделие: разбирать его запрещено. Для сохранения корректной работы дверь не следует принудительно ускорять, удерживать посторонними предметами или использовать доводчик как ограничитель открывания.

Комплект поставки

В комплект входят корпус доводчика, складной рычаг в сборе, декоративный колпачок, набор крепежа, инструкция по монтажу и регулировке, совмещённая с паспортом, а также монтажный шаблон масштаба 1:1. Перед установкой проверьте наличие всех элементов и подберите крепёж с учётом материала и конструкции конкретной двери.

Что проверить перед заказом

• фактическую массу полотна — она не должна превышать 140 кг;
• ширину двери — рекомендуемое значение составляет не более 1200 мм;
• наличие упора и свободное место для корпуса и складного рычага;
• совпадение посадочных размеров 188×19 мм с предусмотренной зоной монтажа;
• прочность основания в местах крепления корпуса и рычага;
• необходимость белого исполнения RAL 9016 для сочетания с дверью.

Если дверь деформирована, задевает коробку либо туго движется на петлях, сначала устраните механическое сопротивление. Доводчик не предназначен для компенсации перекоса полотна. После монтажа убедитесь, что рычаг движется свободно, крепёж затянут, а корпус и окружающие элементы не ограничивают ход двери.

Характеристики

Итог

NOTEDO DC-120-I WHITE подходит для тяжёлого распашного полотна, когда требуются белое накладное исполнение, складной рычаг и раздельная настройка двух фаз закрывания. Для правильного выбора сопоставьте параметры двери с пределами 140 кг и 1200 мм, проверьте место установки и выполняйте монтаж по комплектным инструкции и шаблону.
