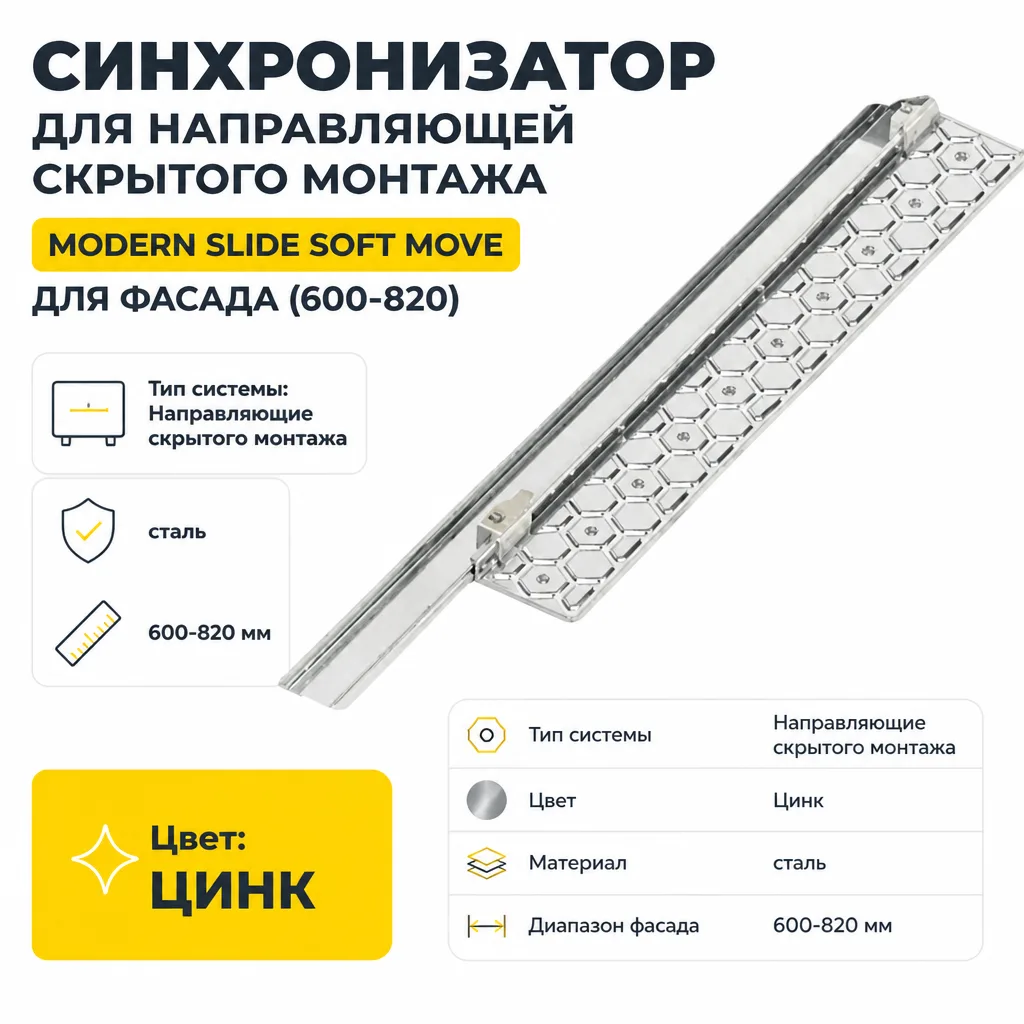

Синхронизатор для направляющей скрытого монтажа Modern Slide Soft Move для фасада (600-820)
Синхронизатор для системы GTV Modern Slide Soft Move под фасад шириной 600–820 мм. Отдельная стальная комплектующая для скрытых направляющих, не полный комплект.
Документы и файлы
Характеристики
| Тип системы | Направляющие скрытого монтажа |
| Цвет | Цинк |
| Материал | сталь |
| Система | Modern Slide Soft Move |
| Ширина фасада | 600-820 мм |
Синхронизатор GTV Modern Slide Soft Move для диапазона 600–820 мм используют при сборке выдвижного ящика на направляющих скрытого монтажа, когда нужна совместимая деталь именно под среднюю ширину фасада. Это не универсальная планка на любой размер и не готовая система целиком: для работы также требуются направляющие серии PB-2IN1-3D0SHX18-…-PRO и интегрированный механизм PB-2IN1-MOTION.
Что это за комплектующая
Перед вами отдельная часть системы Modern Slide Soft Move, которая подбирается по ширине фасада. Для данного варианта подтвержден диапазон 600–820 мм. Материал — сталь, цвет/покрытие — цинк. В комплекте идет одна деталь, поэтому при покупке важно сразу проверить, что остальные элементы системы уже выбраны или будут заказаны отдельно.
Этот вариант особенно уместен для стандартных мебельных ящиков среднего формата: кухонных секций, тумб, комодов и другой корпусной мебели, где ширина фасада не выходит за пределы 600–820 мм. Если фасад уже, лучше посмотреть вариант для фасада 520–600 мм, а для более широких решений — для фасада 820–1000 мм.
Когда подходит именно диапазон 600–820 мм
Этот размерный вариант выбирают не по глубине ящика, а именно по ширине фасада. Если фасад попадает в средний диапазон, такой синхронизатор обычно становится логичным выбором для типовых выдвижных ящиков, где нужен баланс между размером, плавной работой системы и корректной совместимостью деталей.
Важно не путать два параметра: ширина фасада определяет выбор синхронизатора, а длина направляющих зависит от глубины ящика. Поэтому даже при одинаковой системе нельзя ориентироваться только на длину направляющих — сначала проверьте ширину фасада, затем подберите остальные элементы по размерам корпуса и ящика.
Что важно учесть перед покупкой и монтажом
Синхронизатор устанавливается совместно с направляющими и механизмом системы. В инструкции для линейки указана минимальная рекомендуемая высота установки 41 мм. После монтажа возможна регулировка фасада в трех плоскостях: по ширине ±1,5 мм, по высоте 0–3 мм и по глубине 2–6 мм. Это удобно, если после установки нужно точнее выставить фасад относительно корпуса.
При сборке сначала делают разметку и крепят направляющие, затем устанавливают части синхронизатора, соединяют их клипсами и фиксируют положение. После этого монтируют направляющий механизм, крепления на ящик и активатор, а затем устанавливают ящик в корпус. Если в дальнейшем понадобится снять ящик, используется рычаг на креплении направляющей. Перед заказом стоит еще раз убедиться, что нужен именно вариант под фасад 600–820 мм, а не соседний диапазон.
- Тип системы
- Направляющие скрытого монтажа
- Цвет
- Цинк
- Материал
- сталь
- Система
- Modern Slide Soft Move
- Ширина фасада
- 600-820 мм
Как выбрать и установить синхронизатор для фасада 600–820 мм
-
1
Шаг 1
Измерьте ширину фасада ящика и убедитесь, что она находится в диапазоне 600–820 мм.
-
2
Шаг 2
Проверьте совместимость с системой Modern Slide Soft Move: нужны направляющие PB-2IN1-3D0SHX18-…-PRO и интегрированный механизм PB-2IN1-MOTION.
-
3
Шаг 3
Подберите длину направляющих отдельно, исходя из глубины ящика, так как это другой параметр.
-
4
Шаг 4
Сделайте разметку внутри корпуса по инструкции и соблюдайте минимальную рекомендуемую высоту установки 41 мм.
-
5
Шаг 5
Закрепите левую и правую направляющие на боковинах корпуса.
-
6
Шаг 6
Установите обе части синхронизатора снизу направляющих и вставьте штифты в соответствующие отверстия.
-
7
Шаг 7
Соедините части синхронизатора клипсами и зафиксируйте их положение рычажками.
-
8
Шаг 8
Установите направляющий механизм на синхронизатор в соответствии с внутренней шириной корпуса.
-
9
Шаг 9
Смонтируйте крепления направляющих и активатор на ящик, затем подготовьте задние отверстия по схеме производителя.
-
10
Шаг 10
Поставьте ящик на выдвинутые направляющие, задвиньте его в корпус и при необходимости выполните регулировку фасада по ширине, высоте и глубине.
