Система выдвижения BOYARD MB08601W/270

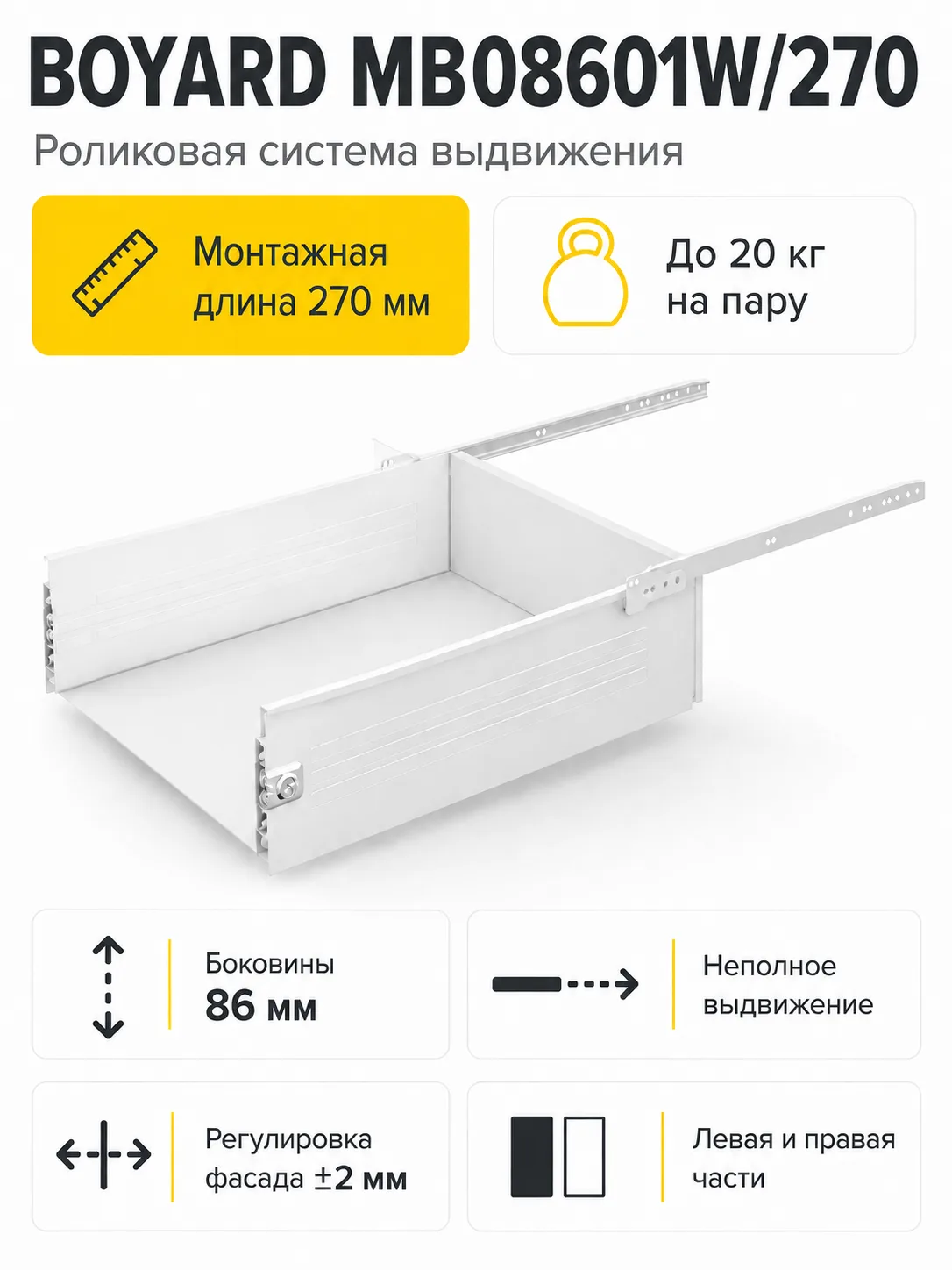

BOYARD MB08601W/270 — роликовая система серии MB для сборки мебельного выдвижного ящика. Одностенные металлические боковины одновременно формируют боковые стороны ящика и обеспечивают его движение по направляющим. Модель выполнена в белом цвете, имеет высоту боковин 86 мм и монтажную длину 270 мм. Такой формат подходит для сравнительно неглубоких ящиков в кухонных модулях, тумбах, шкафах и другой корпусной мебели, если размеры конструкции соответствуют монтажной схеме.

Система работает по принципу неполного выдвижения. Это важно учитывать при проектировании: задняя часть ящика не выходит из корпуса полностью. Несущая способность составляет до 20 кг на пару, поэтому при эксплуатации необходимо учитывать суммарную массу самого ящика и его содержимого. Нагрузку желательно распределять равномерно, не допуская перекоса или сосредоточения тяжёлых предметов у одного края.

Конструкция и особенности модели

Комплект состоит из левой и правой частей. Боковины изготовлены из металла, а цельный ролик — из POM. В профиле предусмотрено дополнительное ребро жёсткости. Механизм имеет самозатягивание и защиту от выкатывания, а положение фасада можно корректировать по высоте в диапазоне ±2 мм. Встроенных доводчика и толкателя у MB08601W/270 нет, поэтому закрывание соответствует обычной роликовой системе без функции плавного торможения и открывания нажатием.

При подборе важно отличать монтажную длину 270 мм от внешней глубины готового мебельного корпуса. Итоговые размеры дна, задней стенки и фасада зависят от схемы сборки, толщины применяемых плит и внутренних размеров проёма. Эта модель не является универсальной заменой любой роликовой направляющей той же длины: необходимо сопоставить высоту боковин, геометрию деталей, положение креплений и требуемый характер выдвижения.

Где применять систему

Модель можно использовать при изготовлении нового ящика или замене системы той же серии и типоразмера. Монтажная длина 270 мм удобна для неглубоких мебельных секций, однако решение о совместимости принимают по фактическим размерам корпуса. При комплексном подборе деталей для ящика полезно также учитывать другие мебельные направляющие, поскольку системы разных типов отличаются ходом, посадочными размерами, способом монтажа и доступными функциями.

Что проверить перед заказом

• артикул заменяемой системы и принадлежность к серии BOYARD MB;
• монтажную длину 270 мм и доступную глубину корпуса;
• необходимую высоту металлической боковины — 86 мм;
• размеры дна ящика, задней стенки и фасада по монтажной схеме;
• расположение крепёжных отверстий и возможность закрепить обе стороны без перекоса;
• допустимую суммарную нагрузку до 20 кг на пару;
• приемлемость неполного выдвижения и отсутствия встроенного доводчика.

Если система приобретается для ремонта, сравните маркировку, длину, форму профиля и расположение креплений со снятыми деталями. При изготовлении нового ящика сначала рассчитайте размеры всех элементов по схеме, затем выполните пробную сборку без нагрузки. Крепёж следует выбирать с учётом материала и толщины корпуса, чтобы винты надёжно удерживали направляющие и не выходили наружу.

Характеристики MB08601W/270

Итог

BOYARD MB08601W/270 подходит для сборки белого мебельного ящика с боковинами высотой 86 мм, монтажной длиной 270 мм и неполным выдвижением. Модель рассчитана на нагрузку до 20 кг на пару и поставляется в левом и правом исполнении. Для правильного выбора достаточно заранее сверить артикул, размеры проёма, расчётные размеры деталей ящика и расположение креплений.
