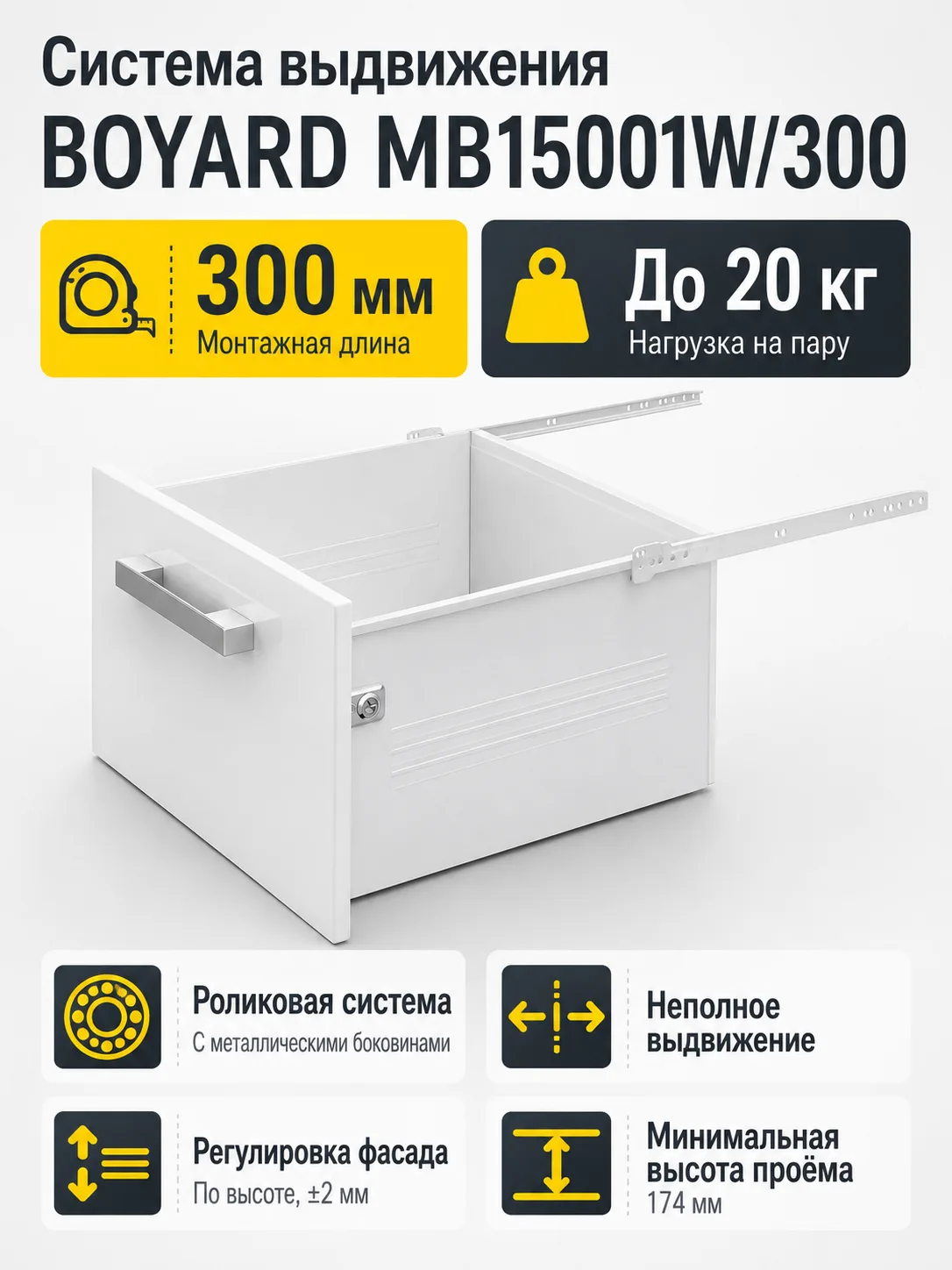

Система выдвижения BOYARD MB15001W/300

BOYARD MB15001W/300 — комплект роликовых направляющих серии MB с одностенными металлическими боковинами для сборки выдвижного мебельного ящика. Модель выполнена в белом цвете, имеет боковины высотой 150 мм и номинальную монтажную длину 300 мм. Такое сочетание подходит для сравнительно высокого неглубокого ящика в кухонной, хозяйственной, офисной и другой корпусной мебели, если размеры корпуса соответствуют установочной схеме.

Система обеспечивает неполное выдвижение и рассчитана на нагрузку до 20 кг на пару. В этой версии нет встроенного доводчика и механизма открывания от нажатия, поэтому закрывание выполняется обычным движением за фасад. Конструкция предусматривает самозатягивание, двойной останов и защиту от выкатывания. Эти особенности помогают удерживать ящик в рабочих положениях, но не заменяют правильную сборку, точную разметку и проверку свободного хода.

Назначение и особенности модели

Метабокс MB15001W/300 используют как основу выдвижного ящика: металлические боковины одновременно формируют его боковые стенки и работают вместе с роликовыми направляющими. Остальные детали ящика и корпуса следует подготовить по монтажной документации с учётом толщины применяемого плитного материала. Для подбора других вариантов по длине, высоте и механике открывания удобно сравнить модель с ассортиментом мебельных направляющих, сохраняя совместимость всех деталей выбранной системы.

Номинальный размер модели составляет 300 мм, а фактическая длина NL — 298 мм. Это различие важно учитывать при проектировании: выбирать систему только по внешней глубине шкафа недостаточно. Необходимо оставить монтажные зазоры, проверить внутреннюю полезную глубину и убедиться, что элементы ящика не будут задевать заднюю стенку либо фасад корпуса.

Высота металлической боковины равна 150 мм, а минимальная высота проёма для установки — 174 мм. Поэтому модель предназначена именно для высокого ящика и не должна подбираться вместо низкой боковины без пересчёта деталей. Регулировка фасада по высоте в диапазоне ±2 мм позволяет аккуратно выровнять зазоры после сборки, однако она предназначена для небольшой корректировки, а не для компенсации ошибок раскроя или перекоса корпуса.

Что проверить перед заказом

• Сопоставьте артикул MB15001W/300, белый цвет и высоту боковин 150 мм с проектом мебели.
• Проверьте внутреннюю глубину корпуса по установочной схеме для номинальной длины 300 мм.
• Убедитесь, что высота проёма составляет не менее 174 мм.
• Рассчитайте размеры дна, задней стенки и фасада с учётом конструкции ящика и толщины плитного материала.
• Распределяйте содержимое равномерно и не превышайте нагрузку 20 кг на пару.
• Если требуется плавное закрывание или открывание нажатием, выберите совместимое решение отдельно: штатного доводчика и толкателя у MB15001W/300 нет.
• Перед монтажом уточните состав крепежа и подберите винты под материал и толщину стенок корпуса.

Характеристики MB15001W/300

Практические рекомендации

До сверления соберите детали без окончательной фиксации, проверьте симметричность левой и правой сторон и перенесите размеры из монтажной схемы на корпус. Направляющие должны располагаться параллельно: перекос увеличивает сопротивление движению и мешает правильной работе остановов. После установки несколько раз переместите пустой ящик, затем выполните проверку с умеренной равномерной нагрузкой.

MB15001W/300 подходит для проекта, которому нужны белые металлические боковины высотой 150 мм, длина 300 мм и простая роликовая механика без доводчика. При совпадении размеров корпуса и деталей ящика модель образует понятную функциональную основу для мебельного выдвижного модуля с нагрузкой до 20 кг.
