Соединитель электрический, клеммный, PCT-223, на три линии, проходной, быстрозажимной, GS

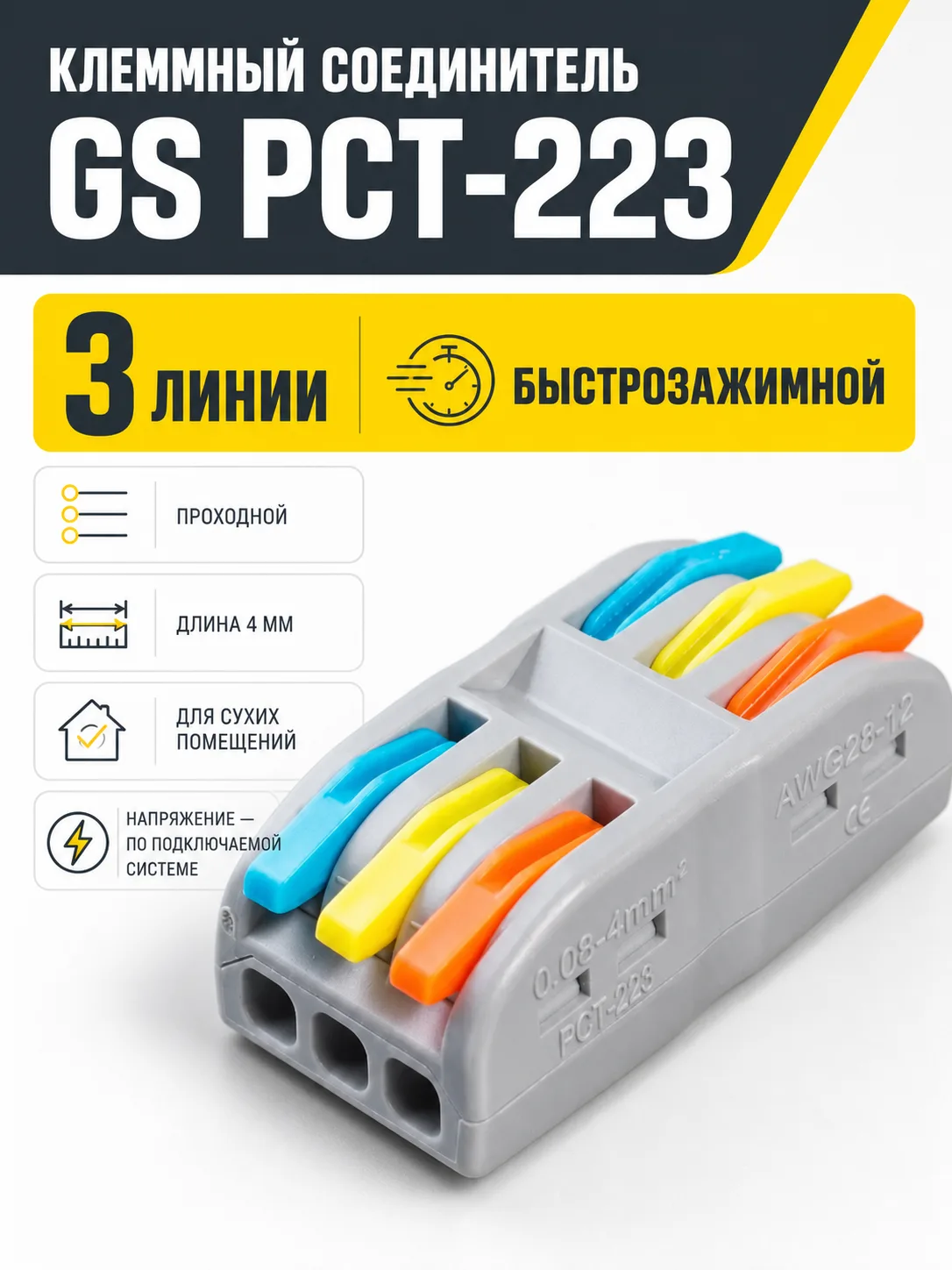

Проходной клеммный соединитель GS PCT-223

GS PCT-223 — электрический быстрозажимной соединитель на три линии. Модель предназначена для организации проходного соединения проводников без использования винтового зажима. Такой формат удобен при сборке и обслуживании электрических соединений, в том числе в системах мебельного освещения, когда требуется аккуратно соединить три линии в одной точке.

Товар представлен в белом цвете и относится к клеммным соединителям. Согласно данным карточки, использовать его следует в сухих помещениях. Напряжение необходимо подбирать по подключаемой системе: универсальное фиксированное значение для этой модели в подтвержденных характеристиках не указано.

Назначение и сценарии применения

PCT-223 можно рассматривать для соединения проводов при сборке мебельной подсветки, ремонте существующей линии или организации ответвлений внутри сухого помещения. Соединитель помогает сформировать разъемную точку подключения с быстрым зажимом, однако сам по себе не определяет допустимые электрические параметры всей системы.

При подборе компонентов для подсветки полезно учитывать не только клемму, но и блок питания, проводники, светильники и способ размещения соединений. Подходящие элементы для комплексной сборки представлены в разделе мебельного освещения. Все части цепи должны быть совместимы по электрическим характеристикам и условиям эксплуатации.

Что подтверждено для модели

• модель — PCT-223;
• бренд — GS;
• тип — проходной быстрозажимной клеммный соединитель;
• количество линий — три;
• цвет — белый;
• условия применения — сухие помещения;
• напряжение — по параметрам подключаемой системы;
• артикул магазина — AKS-112666.

В исходном описании упоминается другая модель — K313 — вместе со значениями сечения, тока и напряжения. Из-за этого противоречия данные параметры нельзя автоматически относить к PCT-223. При выборе следует опираться на маркировку фактически поставляемого изделия и технические требования конкретной электрической схемы.

Совместимость и ограничения

Совместимость соединителя определяется не только числом линий. До покупки необходимо проверить тип и сечение используемых проводников, рабочее напряжение, расчетный ток, назначение цепи и доступное место для размещения клеммы. В доступных данных не подтверждены материал контактов, степень защиты IP, точные габариты и перечень допустимых проводов, поэтому эти свойства не следует определять по внешнему виду.

PCT-223 предназначен для сухих помещений. Его нельзя без дополнительного подтверждения выбирать для влажных зон, улицы, мест с конденсатом или пылью. Если соединение должно находиться внутри корпуса мебели, распределительной зоны либо светотехнической конструкции, заранее предусмотрите безопасный доступ и защиту от случайного механического воздействия.

Что проверить перед заказом

1. Сверьте обозначение PCT-223 и артикул AKS-112666 с проектом или заменяемой деталью.
2. Убедитесь, что требуется именно проходной быстрозажимной соединитель на три линии.
3. Проверьте тип, материал и сечение проводников по маркировке соединителя или документации вашей системы.
4. Сопоставьте рабочие напряжение и ток цепи с допустимыми значениями фактически поставляемого изделия.
5. Оцените условия размещения: карточкой подтверждено применение только в сухом помещении.
6. До монтажа уточните единицу продажи и комплектность, если для проекта требуется несколько соединителей.

Характеристики

Практическая рекомендация

Соединитель GS PCT-223 подойдет в ситуации, когда проектом предусмотрена проходная быстрозажимная клемма на три линии и место установки находится в сухом помещении. Заказывать модель следует после сверки маркировки и электрических параметров всей цепи. Такой подход исключает ошибочную замену на внешне похожую клемму с другими допустимыми характеристиками.
