Врезной замок СТАНДАРТ 103/50 GP с ручками

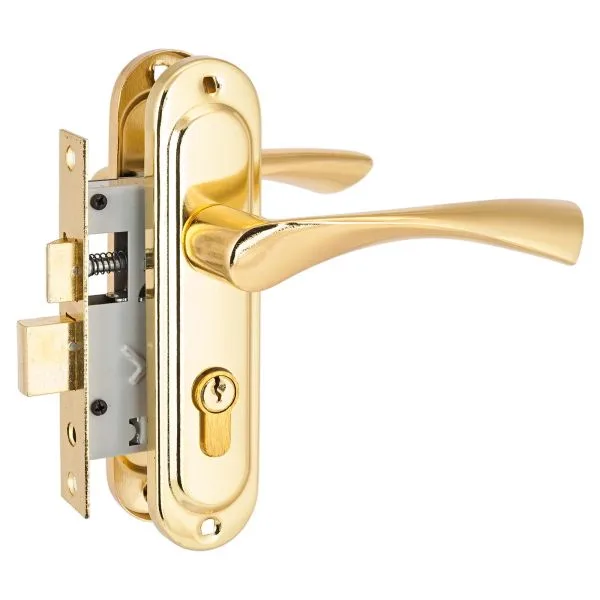

СТАНДАРТ 103/50 GP — комплект врезного замка для деревянной двери. Модель объединяет цилиндровый механизм, фалевые ручки, защелку и прямоугольный ригель. Исполнение GP выполнено в золотистом цвете под латунь, поэтому комплект можно подбирать к петлям, накладкам и другой дверной фурнитуре близкого оттенка.

Замок рассчитан на дверное полотно толщиной до 40 мм. Универсальная защелка позволяет использовать его на дверях правого и левого открывания: направление язычка необходимо выставить с учетом стороны притвора до окончательной установки. При незапертом ригеле дверь открывается нажатием на фалевую ручку, а цилиндровый механизм используется для запирания ключом.

Основные параметры и назначение

Межосевое расстояние модели составляет 50 мм. Это расстояние между осью квадрата ручки и осью цилиндрового механизма — один из главных параметров при замене уже установленного замка. Удаление ключевого отверстия, или backset, равно 40 мм и измеряется от торца лицевой планки до оси цилиндра. Оба размера следует проверять вместе: совпадения только одного из них недостаточно для установки в готовую выборку.

Корпус изготовлен из стали и имеет эмалевое покрытие. Ручки выполнены из алюминиевого сплава и защищены гальваническим покрытием. Стальная защелка работает совместно с фалевыми ручками, а один прямоугольный ригель отвечает за запирание. Размер ригеля — 8 × 23 мм. Цилиндровый механизм длиной 68 мм имеет исполнение ключ–ключ и комплектуется пятью ключами.

Совместимость при замене замка

СТАНДАРТ 103/50 GP подходит прежде всего для установки в деревянные двери и замены механизма с такой же геометрией. Перед покупкой измерьте толщину полотна, межосевое расстояние 50 мм и backset 40 мм. Затем сравните размер торцевой планки 20 × 125 × 2 мм, расстояние между ее крепежными отверстиями 109 мм, лицевые планки ручек 38 × 165 мм и расстояние между стяжками 150 мм.

Важно учитывать не только числовые параметры, но и фактическую форму выборки в полотне, положение ответной части на коробке и направление закрывания. Если размеры старого корпуса или отверстий отличаются, может потребоваться доработка посадочного места. Для подбора других механизмов и сравнения монтажной геометрии удобно использовать раздел дверные замки.

Комплект и практические рекомендации

Комплект включает корпус замка, ручки, цилиндровый механизм, пять ключей и ответную планку. Ручки фиксируются стяжками. Перед монтажом разложите детали и сопоставьте их с дверью, проверьте свободный ход ручек, защелки, ригеля и цилиндра без нагрузки. Ключ должен поворачиваться плавно, без приложения чрезмерного усилия.

При разметке ориентируйтесь на фактическое положение корпуса и планок. Не увеличивайте отверстия до проверки всех осей. Крепеж затягивайте равномерно: чрезмерная затяжка стяжек способна создать перекос накладок или затруднить возврат ручки. После установки сначала проверьте механизм при открытой двери, а затем аккуратно проконтролируйте совпадение защелки и ригеля с ответной планкой.

Характеристики

Итог

СТАНДАРТ 103/50 GP подойдет для деревянной двери толщиной до 40 мм, если посадочное место рассчитано на межосевое расстояние 50 мм и backset 40 мм. Это готовое решение с ручками, цилиндром, пятью ключами, защелкой и ответной планкой. Для корректного выбора сопоставьте все монтажные размеры и геометрию существующей выборки до начала установки.
