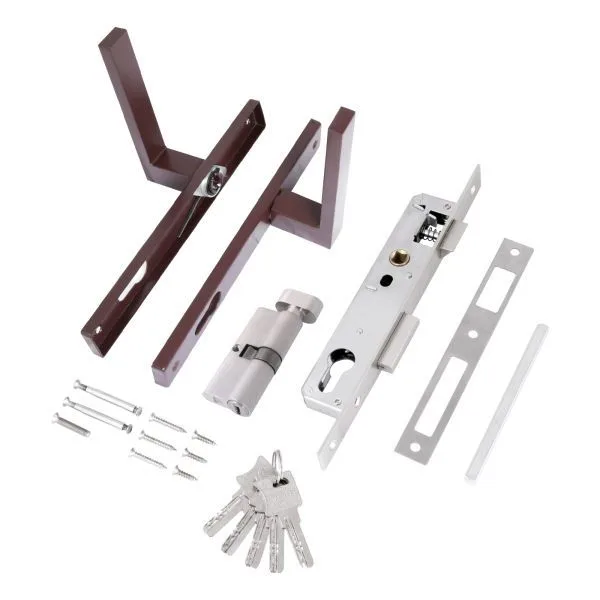

СТАНДАРТ 8520.02.8017 коричневый ключ-вертушка Замок врезной с руч
Узкопрофильный врезной замок «Стандарт» 8520.02.8017 с коричневыми ручками, цилиндровым механизмом ключ-вертушка и универсальной защелкой. Модель рассчитана на калиточные двери правого и левого открывания; межосевое расстояние — 85 мм, backset — 20 мм.
Перед заказом сравните размеры корпуса, лицевой планки и крепежных отверстий ручки с подготовленным вырезом в полотне.
| Бренд | Стандарт |
| Межцентровое расстояние | 85 |
| Цвет | Коричневый |
| Тип механизма секретности | Цилиндровый |
| Удаление ключевого отверстия (BACKSET) | 20 мм |
| Длина лицевой планки | 240 мм |
| Ширина лицевой планки | 22 мм |
| Высота врезной части замка | 173 мм |
| Ширина врезной части замка | 32 мм |
| Количество ригелей | 1 |
| Длина планки ручки | 217 мм |
| Ширина планки ручки | 27 мм |
| Расстояние по крепежным отверстиям ручки | 194 мм |
| Тип товара | Узкопрофильный врезной замок с ручками |
| Тип цилиндра | Ключ-вертушка |
| Длина цилиндрового механизма | 70 мм |
| Количество ключей | 5 |
| Материал корпуса и торцевой планки | Нержавеющая сталь |
Врезной замок «Стандарт» 8520.02.8017 для узкопрофильной двери
Модель 8520.02.8017 представляет собой узкопрофильный врезной замок с нажимными ручками, цилиндровым механизмом и вертушкой с внутренней стороны. Коричневое полимерное покрытие ручек подходит для дверных и калиточных конструкций соответствующего цвета. Замок предназначен для калиточных дверей правого и левого открывания; конструкция универсальной защелки позволяет учитывать направление открывания при установке.
Модель можно применять в деревянных дверях и полотнах из алюминиевого профиля при условии совпадения установочных размеров. При открытом засове дверь удерживается защелкой и открывается нажатием фалевой ручки. Для запирания используется один прямоугольный ригель и цилиндровый механизм в конфигурации ключ-вертушка: снаружи доступ осуществляется ключом, а изнутри — поворотной вертушкой.
Основные размеры и особенности
Ключевые параметры подбора — межосевое расстояние 85 мм и backset 20 мм. Межосевое расстояние определяет промежуток между осью ручки и осью цилиндрового механизма, а backset — расстояние от лицевой планки до оси ключевого отверстия. Эти значения необходимо проверять вместе: совпадения только одного размера недостаточно для корректной замены существующего замка.
Лицевая планка имеет длину 240 мм и ширину 22 мм. Врезная часть корпуса занимает 173 мм по высоте и 32 мм по ширине. Планка ручки размером 217 × 27 мм крепится через отверстия с расстоянием 194 мм. Такие параметры позволяют заранее сопоставить изделие с шириной профиля, имеющейся выборкой в полотне и расположением крепежа.
Корпус и торцевая планка изготовлены из нержавеющей стали. Ручки выполнены из стали и защищены коричневым полимерным покрытием. Цилиндровый механизм из цинкового сплава имеет длину 70 мм; предусмотрены пять перфорированных ключей. Для выбора других конфигураций и сопоставления установочных размеров удобно перейти в раздел дверных замков.
Что проверить перед заказом
- Измерьте межосевое расстояние старого замка: для этой модели требуется 85 мм.
- Проверьте backset от торца лицевой планки до оси цилиндра — 20 мм.
- Сопоставьте врезную часть 173 × 32 мм с внутренней полостью профиля или подготовленным пазом.
- Убедитесь, что лицевая планка 240 × 22 мм помещается на торце полотна и совпадает с посадочной выборкой.
- Сравните размеры планки ручки 217 × 27 мм и крепежное расстояние 194 мм с существующими отверстиями.
- Учитывайте цилиндр длиной 70 мм и фактическую толщину полотна вместе с накладками.
- Проверьте положение ответной части относительно защелки и ригеля при закрытом полотне.
Если замок выбирается на замену, ориентируйтесь не только на внешний вид ручек. Даже при одинаковом межосевом расстоянии могут отличаться backset, габариты корпуса, длина лицевой планки и точки крепления. Для новой двери разметку следует выполнять по фактическому изделию и с учетом конструкции профиля.
Характеристики модели
| Параметр | Значение |
|---|---|
| Тип товара | Узкопрофильный врезной замок с ручками |
| Бренд и модель | Стандарт 8520.02.8017 |
| Цвет | Коричневый |
| Механизм секретности | Цилиндровый, ключ-вертушка |
| Межосевое расстояние | 85 мм |
| Backset | 20 мм |
| Лицевая планка | 240 × 22 мм |
| Врезная часть | 173 × 32 мм |
| Планка ручки | 217 × 27 мм |
| Крепежное расстояние ручки | 194 мм |
| Количество ригелей | 1 |
| Длина цилиндрового механизма | 70 мм |
| Ключи | 5 перфорированных ключей |
| Материал корпуса и торцевой планки | Нержавеющая сталь |
Практический выбор
«Стандарт» 8520.02.8017 подойдет для калитки или узкопрофильной двери, если посадочное место рассчитано на backset 20 мм, межосевое расстояние 85 мм и корпус шириной 32 мм. Конфигурация ключ-вертушка удобна там, где дверь требуется запирать ключом снаружи и поворотной ручкой изнутри. Точная проверка всех установочных размеров до заказа поможет избежать доработки профиля и несовпадения крепежных отверстий.
- Бренд
- Стандарт
- Межцентровое расстояние
- 85
- Цвет
- Коричневый
- Тип механизма секретности
- Цилиндровый
- Удаление ключевого отверстия (BACKSET)
- 20 мм
- Длина лицевой планки
- 240 мм
- Ширина лицевой планки
- 22 мм
- Высота врезной части замка
- 173 мм
- Ширина врезной части замка
- 32 мм
- Количество ригелей
- 1
- Длина планки ручки
- 217 мм
- Ширина планки ручки
- 27 мм
- Расстояние по крепежным отверстиям ручки
- 194 мм
- Тип товара
- Узкопрофильный врезной замок с ручками
- Тип цилиндра
- Ключ-вертушка
- Длина цилиндрового механизма
- 70 мм
- Количество ключей
- 5
- Материал корпуса и торцевой планки
- Нержавеющая сталь
Как проверить совместимость и установить замок Стандарт 8520.02.8017
-
1
Сверьте основные размеры
Проверьте межосевое расстояние 85 мм, backset 20 мм и размеры врезной части 173 × 32 мм. Сравнивайте их с дверью до изменения посадочного места.
-
2
Проверьте планки и крепеж
Приложите лицевую планку 240 × 22 мм и планку ручки 217 × 27 мм. Убедитесь, что расстояние 194 мм между отверстиями ручки соответствует подготовленным точкам крепления.
-
3
Уточните положение цилиндра
Сопоставьте цилиндровый механизм длиной 70 мм с толщиной полотна и накладками. Ключевая сторона должна быть обращена наружу, вертушка — внутрь.
-
4
Подготовьте дверь
Зафиксируйте полотно в устойчивом положении и перенесите разметку по фактическому замку. Перед сверлением убедитесь, что внутри профиля нет проводки и других скрытых элементов.
-
5
Установите элементы без перекоса
Разместите корпус, цилиндр и ручки в предусмотренных посадочных местах. Используйте подходящий для конструкции двери крепеж и затягивайте его равномерно, не деформируя профиль.
-
6
Проверьте работу при открытой двери
Несколько раз проверьте ход ручек, защелки, ключа, вертушки и ригеля при открытом полотне. Все элементы должны перемещаться свободно, без закусывания.
-
7
Проверьте закрывание
Медленно закройте дверь и убедитесь, что защелка и ригель входят в ответную часть без удара и бокового давления. При необходимости скорректируйте положение ответной планки.
