Цилиндровый механизм «Стандарт» для замков 103/50В и 132/50В

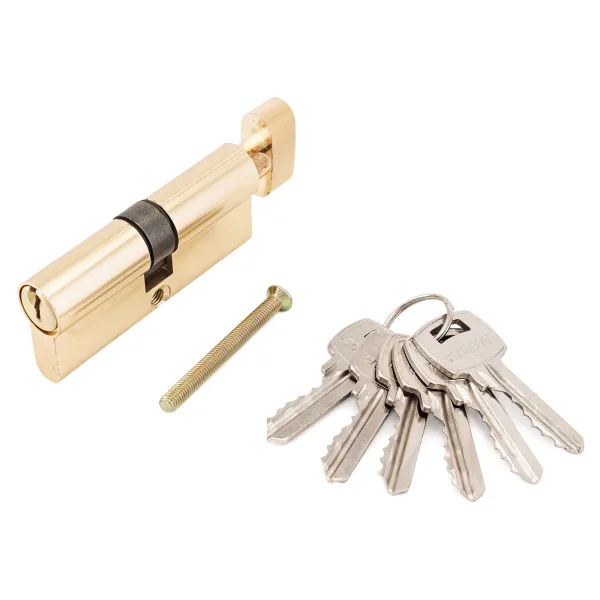

Модель с артикулом 0000005551 — цилиндровый механизм длиной 70 мм, рассчитанный на установку во врезные замки «Стандарт» 103/50В и 132/50В. Это специализированный вариант для замены изношенного или утраченного цилиндра без замены всего корпуса совместимого замка. Золотое исполнение подходит к дверной фурнитуре близкого оттенка.

С наружной стороны механизм управляется английским ключом, а с внутренней — вертушкой. Такое исполнение удобно в повседневном использовании: для отпирания из помещения ключ не требуется. В комплект входят три английских ключа, поэтому модель подходит для двери, которой пользуются несколько человек.

Размеры и конструктивные особенности

Общая длина изделия составляет 70 мм. Подтвержденное смещение — 30×10×30 мм: по обе стороны от центральной части предусмотрены равные участки по 30 мм. При подборе важна вся размерная схема, а не только суммарная длина. Перед заказом сравните маркировку замка, положение крепежного отверстия, форму старого цилиндра и расстояния от центра до наружной и внутренней поверхностей двери.

Корпус и поворотная вертушка изготовлены из алюминия, ротор — из ЦАМ, ключи — из стали. Механизм имеет пять пинов и секретность 4500 комбинаций. Эти параметры позволяют отличить модель от внешне похожих цилиндров другой длины, конфигурации или серии.

Совместимость и выбор

Подтверждена совместимость с замками «Стандарт» 103/50В и 132/50В. Совпадение общей длины с другим цилиндром само по себе не гарантирует правильную установку: необходимо также сверить смещение 30×10×30 мм, расположение вертушки и геометрию посадочного места. Для подбора других моделей можно сравнить размеры и тип управления в разделе цилиндровые механизмы.

Расположите вертушку со стороны помещения, а ключевую часть — со стороны отпирания ключом. Учитывайте толщину полотна, накладок и иной установленной фурнитуры: после монтажа цилиндр не должен чрезмерно выступать за плоскость защитной накладки или мешать ее посадке. Если старый механизм отсутствует, измерения лучше выполнять относительно крепежного центра замка.

Практические рекомендации по установке

До начала работ проверьте работу каждого ключа и свободное вращение вертушки. Монтаж выполняйте при открытой двери, чтобы сохранить доступ к торцу замка и исключить случайное запирание. Совместите поворотный элемент цилиндра с пазом корпуса замка без ударов и чрезмерного усилия.

Крепеж затягивайте только вручную: при установке этой модели нельзя использовать электроинструмент. Чрезмерная затяжка способна создать перекос и затруднить вращение ключа или вертушки. После фиксации несколько раз проверьте отпирание и запирание при открытой двери, затем повторите проверку при закрытой двери. Если ход становится тугим, ослабьте крепление и устраните перекос.

Характеристики

Итог

Цилиндровый механизм «Стандарт» 70 мм в золотом цвете предназначен для точечной замены цилиндра в замках 103/50В и 132/50В. Модель подойдет, если совпадают маркировка замка, схема 30×10×30 мм и требуемое исполнение ключ/вертушка. Тщательная проверка размеров и ручная затяжка крепежа помогут установить механизм без перекоса.
