СТАНДАРТ для замков 103 50В 132 50В кл верт CP хром 70мм 5 кл. Цилиндровый механизм (120 12)

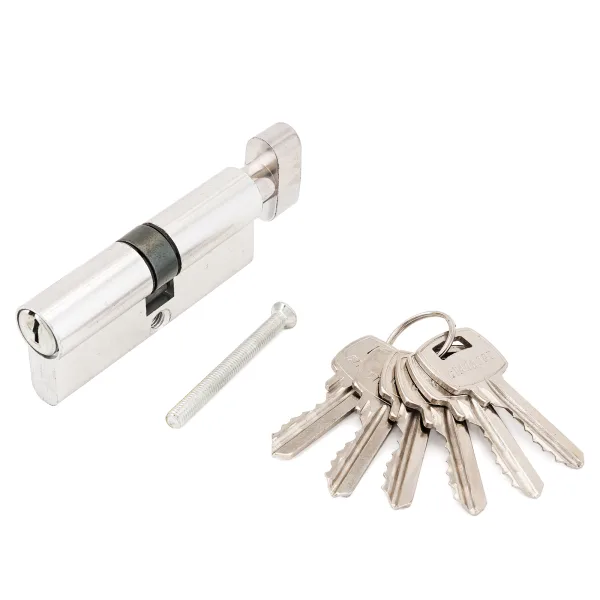

Цилиндровый механизм Стандарт для замков 103/50В и 132/50В

Эта модель представляет собой цилиндровый механизм для совместимых врезных замков Стандарт 103/50В и 132/50В. Общая длина изделия составляет 70 мм, а конфигурация смещения обозначена как 30×10×30 мм. Механизм подходит для замены цилиндра, когда важны не только общая длина, но также форма корпуса, положение центральной части и соответствие конкретной модели замка.

Исполнение «ключ — вертушка» рассчитано на повседневное управление дверью: с наружной стороны используется английский ключ, а с внутренней — поворотная вертушка. Такое решение удобно там, где дверь требуется открывать и запирать из помещения без ключа. В комплект входят пять ключей, поэтому модель подойдет для квартиры, комнаты, кабинета или другого помещения, где доступ нужен нескольким пользователям.

Параметры и особенности модели

Корпус цилиндрового механизма изготовлен из алюминия, ротор — из ЦАМ, вертушка — из алюминия. Стальные ключи работают с пятиштифтовым механизмом; значение секретности составляет 4500. Хромированный цвет помогает сочетать цилиндр с дверными ручками, накладками и другой фурнитурой аналогичного оттенка.

Размер изделия указан как 70 мм, размер цилиндра — 34/34. Эти обозначения следует учитывать вместе со смещением 30×10×30 мм и моделями совместимых замков. Цифры, используемые для разных способов измерения цилиндра, нельзя сравнивать изолированно: при подборе важна вся геометрия узла и положение крепежной зоны.

Совместимость и выбор

Основное назначение модели — установка в замки Стандарт 103/50В и 132/50В. Совпадение только общей длины не гарантирует совместимость с другим корпусом замка. Перед покупкой найдите маркировку установленного замка, измерьте старый цилиндр и сравните его форму, расположение центральной части, сторону вертушки и основные пропорции с изображениями товара.

Если подбирается цилиндр для другой модели замка, заранее проверьте типоразмер посадочного места и возможность работы кулачка с механизмом замка. Для выбора альтернативного исполнения удобно сопоставить модели в разделе цилиндровые механизмы, обращая внимание на тип ключа, наличие вертушки, длину и конфигурацию смещения.

Что проверить перед заказом

• точное обозначение корпуса замка — 103/50В или 132/50В;
• общую длину установленного механизма и его смещение;
• положение вертушки относительно внутренней стороны двери;
• форму цилиндра и центральной рабочей части;
• толщину двери, декоративных накладок и выступ цилиндра за их плоскость;
• длину и резьбу имеющегося крепежного винта.

Цилиндр не должен заметно выступать за защитную или декоративную накладку. Одновременно накладка не должна зажимать корпус и мешать свободному вращению ключа либо вертушки. Если старый механизм демонтирован, полезно сравнивать детали рядом, сохраняя ориентацию внутренней и наружной сторон.

Характеристики

Рекомендации по установке

Монтаж выполняют вручную, без электроинструмента. Перед фиксацией вставьте механизм в замок без усилия и убедитесь, что ключ и вертушка вращаются свободно. Крепеж затягивайте аккуратно: чрезмерное усилие может вызвать перекос корпуса и затруднить работу ротора. После установки несколько раз проверьте запирание при открытой двери, а затем повторите проверку при закрытой.

Цилиндровый механизм Стандарт 70 мм — вариант для точечной замены узла в замках 103/50В и 132/50В. Он сочетает управление английским ключом снаружи и вертушкой изнутри, поставляется с пятью ключами и выполнен в хромированном цвете. Для правильного выбора необходимо подтвердить маркировку замка и полностью сопоставить размеры старого механизма.
