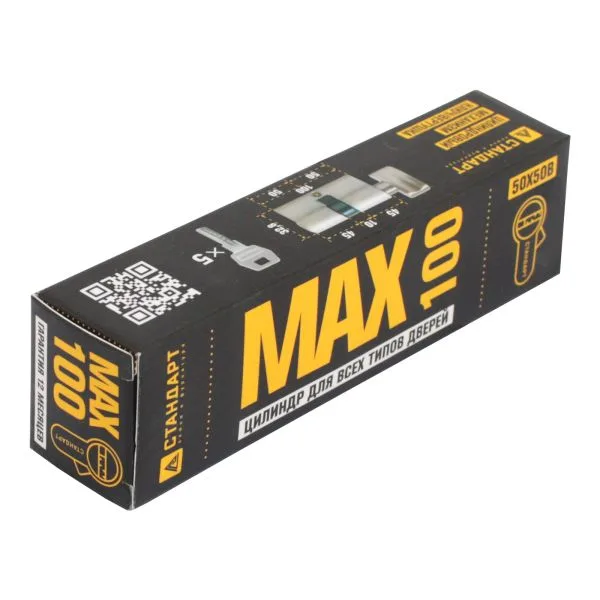

Стандарт MAX 100 (50х50В) SN 5кл мат.никель перф.ключ верт. Цилиндровый механизм (60 10)

Цилиндровый механизм Стандарт MAX 100: назначение модели

Стандарт MAX 100 (50х50В) SN — сменный цилиндровый механизм для врезных замков входных и внутренних дверей. Модель подходит для замены изношенной личинки или комплектации нового замка, если его корпус рассчитан на цилиндр соответствующего профиля и размеров. Общая длина изделия составляет 100 мм, а стороны имеют симметричный типоразмер 50/50.

Исполнение ключ/вертушка удобно для двери, которую снаружи требуется открывать ключом, а изнутри — запирать и отпирать поворотной ручкой. Такая схема избавляет от необходимости пользоваться ключом внутри помещения. Перед покупкой важно определить, с какой стороны двери должна располагаться вертушка: после монтажа она должна оказаться со стороны помещения.

Основные особенности и параметры

Механизм относится к серии Стандарт MAX и работает с перфорированным профильным ключом. В цилиндре используется 5 пинов, заявленная секретность составляет 5000 комбинаций. В комплект входят 5 стальных ключей, поэтому модель можно выбрать для нескольких постоянных пользователей без немедленного изготовления дополнительных экземпляров.

Цилиндр, корпус и ротор изготовлены из ЦАМ. Наружные поверхности выполнены в цвете матовый никель, который следует сопоставить с отделкой дверной ручки, броненакладки и другой фурнитуры. Длина шейки ключа — 15 мм. Механизм допускает применение с броненакладкой, однако до заказа необходимо проверить её толщину, форму проёма и достаточность вылета ключа.

Если требуется сравнить модель с цилиндрами другой длины или схемы управления, подходящие варианты собраны в разделе цилиндровые механизмы. Для правильного выбора недостаточно учитывать только общую длину: значение имеют размеры обеих сторон относительно крепёжного отверстия и расположение вертушки.

Что проверить перед заказом

• Общую длину. Для этой модели она равна 100 мм.
• Размеры сторон. Типоразмер цилиндра — 50/50; измерение выполняют от центра крепёжного отверстия к каждому торцу.
• Схему управления. С внешней стороны используется перфоключ, с внутренней находится вертушка.
• Совместимость с замком. Сравните профиль корпуса, положение крепёжного отверстия и форму кулачка со старым цилиндром и корпусом врезного замка.
• Посадку относительно накладок. После установки цилиндр не должен чрезмерно выступать за плоскость защитной фурнитуры.
• Работу с броненакладкой. Проверьте толщину накладки и возможность полностью вставить и повернуть ключ с шейкой длиной 15 мм.

Характеристики

Рекомендации по установке и эксплуатации

До демонтажа старого механизма зафиксируйте расположение его внешней и внутренней сторон и повторно измерьте расстояния от центра крепёжного отверстия. Новый цилиндр устанавливают без перекоса и чрезмерного усилия. Для этой модели при монтаже нельзя применять электроинструмент: крепёж затягивают вручную, чтобы не повредить корпус и не нарушить свободное вращение механизма.

После установки проверьте работу при открытой двери: каждый ключ должен свободно вставляться, поворачиваться и извлекаться, а вертушка — перемещать механизм без заедания. Затем проверьте запирание двери и убедитесь, что накладки не прижимают цилиндр. Стандарт MAX 100 подходит для ситуации, когда нужен симметричный цилиндр длиной 100 мм с управлением ключом снаружи и вертушкой изнутри.
