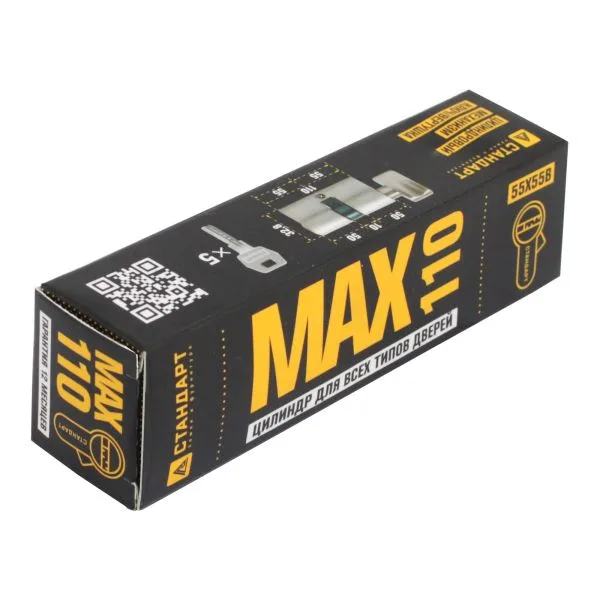

Стандарт MAX 110 (55х55В) SN 5кл мат.никель перф.ключ верт. Цилиндровый механизм (60 10)

Цилиндровый механизм Стандарт MAX 110: назначение модели

Стандарт MAX 110 (55/55В) SN — цилиндровый механизм для врезного замка входной или внутренней двери. Модель рассчитана на схему «ключ/вертушка»: с наружной стороны замок открывается перфорированным ключом, а со стороны помещения управляется поворотной вертушкой. Такое исполнение удобно там, где дверь требуется регулярно запирать изнутри без использования ключа.

Общая длина цилиндра составляет 110 мм. Размер симметричный: от центра крепежного отверстия до каждого края корпуса приходится по 55 мм. Это основной параметр выбора, поскольку цилиндр должен соответствовать толщине дверного полотна, замка, накладок и другой установленной фурнитуры. Модель входит в линейку Стандарт MAX и выполнена в цвете «матовый никель».

Конструкция и подтвержденные параметры

Корпус и цилиндр изготовлены из ЦАМ — цинкового сплава, применяемого в дверной фурнитуре. Механизм содержит 5 пинов, а заявленное число кодовых комбинаций составляет 5000. Кулачок расположен под углом 30 градусов к плоскости механизма. Комплект включает пять перфорированных ключей; длина шейки ключа равна 15 мм.

Цилиндр допускает применение с броненакладкой, однако совместимость определяется не только общей длиной. Важно, чтобы ключ свободно входил в механизм через накладку и его шейки длиной 15 мм хватало для полного рабочего поворота. Перед покупкой сравните размеры броненакладки, положение цилиндра и фактическую глубину посадки.

Как проверить совместимость перед заказом

Сначала измерьте установленный цилиндр от центра крепежного винта в обе стороны. Для этой модели требуются размеры 55 и 55 мм, а общая длина равна 110 мм. Не ориентируйтесь только на толщину дверного полотна: декоративные и защитные накладки также влияют на необходимую длину. После установки края цилиндра не должны чрезмерно выступать за плоскость накладок.

Затем проверьте требуемую схему управления. Вертушка должна находиться со стороны помещения, а ключевая часть — со стороны доступа ключом. Если с обеих сторон двери требуется открывание ключом, нужна другая модификация. При подборе среди цилиндровых механизмов сравнивайте типоразмер, вариант «ключ/вертушка», профиль ключа и положение кулачка.

Точная совместимость с замком определяется формой корпуса, расположением крепежного отверстия и взаимодействием кулачка с приводом замка. До заказа сопоставьте механизм со снятым цилиндром либо с технической схемой двери. Отдельно проверьте длину крепежного винта: она должна соответствовать конструкции замка и толщине двери.

Практические рекомендации по установке и эксплуатации

Перед работой откройте дверь и обеспечьте к ней доступ с обеих сторон. Устанавливайте механизм без усилия: корпус должен входить в посадочное место ровно, а кулачок — занимать положение, позволяющее совместить цилиндр с замком. Крепежный винт затягивайте только ручным инструментом. Электроинструмент применять нельзя, поскольку чрезмерный момент затяжки способен повредить корпус или нарушить работу механизма.

После фиксации несколько раз проверьте ключ и вертушку при открытой двери. Поворот должен быть свободным, без подклинивания и необходимости нажимать на цилиндр. Затем проверьте запирание двери в закрытом положении. Если механизм работает туго, не прикладывайте повышенное усилие: проверьте соосность цилиндра, замка и накладок, а также степень затяжки крепежа.

Характеристики

Итог

Стандарт MAX 110 подойдет для двери с врезным замком, если требуется симметричный цилиндр 55/55 мм, наружное открывание перфорированным ключом и управление вертушкой изнутри. Для правильного выбора достаточно заранее проверить размеры от центра крепежного отверстия, сторону установки вертушки, работу кулачка и совместимость с накладками. Монтаж следует выполнять ручным инструментом с обязательной проверкой работы при открытой двери.
