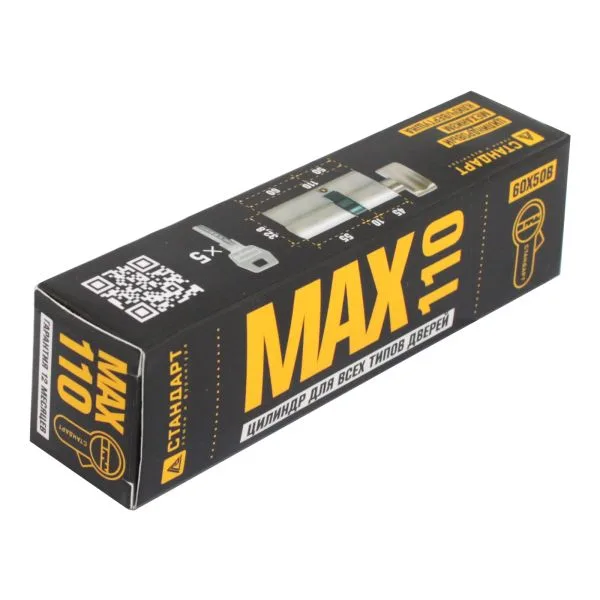

Стандарт MAX 110 (60х50В) SN 5кл мат.никель перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 110: назначение модели

Стандарт MAX 110 (60х50В) SN — цилиндровый механизм для врезного замка входной или внутренней двери. Снаружи он отпирается перфорированным ключом, а со стороны помещения управляется вертушкой. Такое исполнение удобно там, где дверь требуется регулярно запирать изнутри без ключа. Модель имеет общую длину 110 мм и асимметричный типоразмер 60/50, поэтому предназначена для дверей, в которых части цилиндра по разные стороны крепежного кулачка имеют различную длину.

Корпус, цилиндр и ротор выполнены из ЦАМ, а наружные элементы имеют цвет матовый никель с обозначением SN. Нейтральный серебристый оттенок удобно сочетать с ручками, накладками и другой дверной фурнитурой близкого цвета. Для подбора других размеров и исполнений можно сравнить модель с ассортиментом в разделе цилиндровые механизмы, уделяя внимание не только общей длине, но и положению вертушки относительно центра крепления.

Размеры и конструктивные особенности

Размер изделия составляет 110 мм, типоразмер обозначен как 60/50, а смещение — 55х10х45В мм. Буква «В» указывает сторону с вертушкой. При выборе важно не переставлять стороны мысленно: асимметричный цилиндр должен быть ориентирован так, чтобы вертушка оказалась внутри помещения, а ключевая сторона — снаружи. Измерять старый механизм следует от центра отверстия под крепежный винт отдельно в каждую сторону.

В механизме применена пяти-пиновая схема, показатель секретности составляет 5000. Кулачок выступает из плоскости механизма на 30 градусов. Длина шейки ключа 15 мм позволяет использовать модель с броненакладками, однако совместимость необходимо оценивать по геометрии конкретной накладки: ключ должен свободно входить в скважину и поворачиваться без контакта с ее краями.

Что учесть перед заказом

• Проверьте длину. Сопоставьте размер 110 мм и обе части типоразмера 60/50 со старым цилиндром и толщиной двери вместе с накладками.
• Уточните ориентацию. Вертушка должна находиться с внутренней стороны двери; для этой модели указано смещение 55х10х45В мм.
• Сравните профиль. Убедитесь, что корпус и положение кулачка подходят к установленному врезному замку.
• Оцените броненакладку. При длине шейки ключа 15 мм ключ должен входить на необходимую глубину и поворачиваться без помех.
• Уточните крепеж. Перед монтажом проверьте наличие и подходящую длину крепежного винта.

Практическое применение

Модель подходит для замены цилиндра в исправном врезном замке, когда требуются общая длина 110 мм, асимметрия 60/50 и управление вертушкой из помещения. Пять стальных перфорированных ключей удобно распределить между пользователями. При замене сравнивайте изделие со снятым цилиндром по общей длине, расстояниям от центра крепления до торцов, положению вертушки и форме корпуса.

Монтаж выполняют при открытой двери. Цилиндр должен входить в посадочное место без ударов и принудительного перекоса. Для установки этой модели нельзя применять электроинструмент: крепеж затягивают вручную, без чрезмерного усилия, после чего несколько раз проверяют работу ключа, вертушки и замка сначала при открытой двери.

Характеристики Стандарт MAX 110 (60х50В)

Итог

Стандарт MAX 110 — вариант для врезного дверного замка, которому требуется цилиндр 60/50 с внешним отпиранием перфоключом и внутренней вертушкой. Модель следует выбирать по точным замерам и ориентации сторон. Если длина 110 мм, смещение 55х10х45В мм и положение вертушки совпадают с конфигурацией двери, механизм подходит для предметной замены без изменения привычного способа запирания.
