Цилиндровый механизм Стандарт MAX 60: назначение и параметры

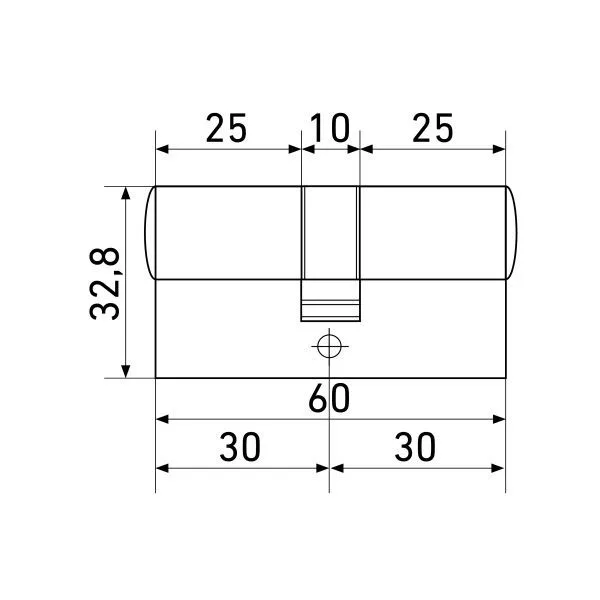

Стандарт MAX 60 — цилиндровый механизм для врезных замков входных и внутренних дверей. Модель выполнена в симметричном типоразмере 30/30 мм: от центра кулачка до каждого края приходится по 30 мм, а общая длина изделия составляет 60 мм. Вариант запирания ключ/ключ означает, что дверь отпирается ключом с обеих сторон. Такое исполнение подходит для случаев, когда вместо внутренней поворотной ручки требуется ключевой доступ.

Механизм работает с перфорированным ключом и имеет пять пинов. Показатель секретности составляет 5000. В комплект входят пять ключей, поэтому модель удобна для установки на дверь, которой пользуются несколько человек. Корпус цилиндра и цельнолитой ротор изготовлены из ЦАМ, ключи — из стали. Исполнение SN имеет цвет матовый никель и сочетается с дверной фурнитурой близкого холодного металлического оттенка.

Применение и конструктивные особенности

Модель рассчитана на установку во врезной замок с подходящим посадочным местом. Ее можно рассматривать для входной или внутренней двери, если требуются цилиндр длиной 60 мм, симметрия 30/30 и запирание ключом с двух сторон. Кулачок выступает из плоскости механизма на 30 градусов. Эта конструктивная особенность должна учитываться при сравнении с установленным цилиндром и корпусом замка.

Длина шейки ключа составляет 15 мм, что позволяет применять механизм вместе с броненакладкой при совпадении геометрии и толщины элементов. Сама по себе общая длина 60 мм не гарантирует совместимость: на итоговую посадку влияют толщина дверного полотна, декоративные или защитные накладки, расположение крепежного отверстия и расстояния по обе стороны от центра кулачка.

Если нужен другой размер или вариант с внутренней вертушкой, стоит сравнить модель с другими цилиндровыми механизмами. Для этой версии определяющими параметрами остаются 30/30 мм, исполнение ключ/ключ, перфорированный ключ и матовый никель.

Что проверить перед заказом

• Размер сторон. Измерьте старый механизм от центра крепежного винта или кулачка до наружного и внутреннего краев. Для этой модели требуются равные стороны по 30 мм.
• Толщину двери. Учитывайте не только полотно, но и накладки. Цилиндр не должен чрезмерно выступать за их плоскость.
• Тип управления. С обеих сторон используется ключ; внутренней вертушки у этой версии нет.
• Форму и положение кулачка. Сравните их со старым механизмом и посадочным местом замка.
• Броненакладку. При ее наличии проверьте, достаточно ли шейки ключа длиной 15 мм для свободного поворота.
• Крепеж. До монтажа сопоставьте используемый винт с корпусом замка и резьбой цилиндра.

Практические рекомендации

До снятия старого цилиндра проверьте работу замка при открытой двери и зафиксируйте положение деталей. Новый механизм устанавливайте без усилия: кулачок должен свободно войти в корпус замка, а ключ — поворачиваться без заеданий. Электроинструмент при установке использовать нельзя. Крепеж затягивайте ручным инструментом аккуратно, не допуская перекоса и деформации корпуса.

После монтажа несколько раз проверьте отпирание и запирание с обеих сторон при открытой двери. Затем повторите проверку при закрытой двери, убедившись, что ригели не испытывают боковой нагрузки. Заявленный ресурс механизма составляет 120000 циклов открывания и закрывания, гарантия — 1 год.

Характеристики

Итог

Стандарт MAX 60 подойдет для врезного замка, которому необходим симметричный цилиндр 30/30 мм с управлением ключом с обеих сторон. Пять перфорированных ключей, матовый никель и длина шейки 15 мм делают модель практичным вариантом при точно совпадающих размерах двери, накладок и замочного корпуса.
