Стандарт MAX 60 (30х30В) AB 5кл перф.ключ верт. Цилиндровый механизм (80 10)

Цилиндровый механизм Стандарт MAX 60 (30х30В) AB

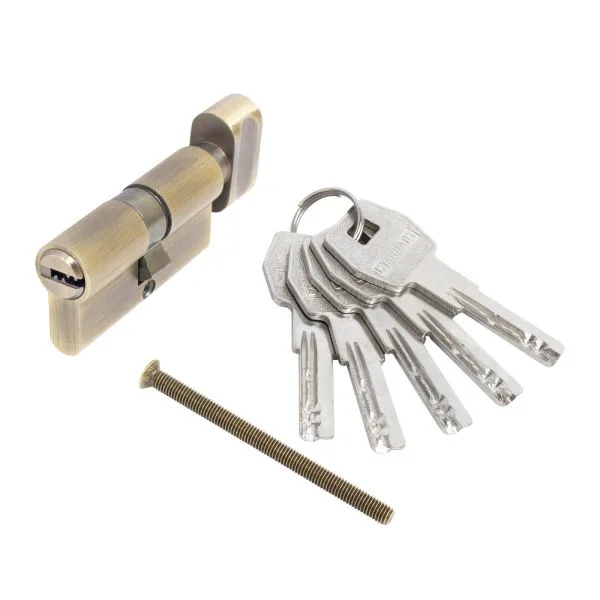

Стандарт MAX 60 (30х30В) AB — цилиндровый механизм для врезных замков входных и межкомнатных дверей. Модель имеет общую длину 60 мм и симметричный типоразмер 30/30. С наружной стороны дверь запирается перфорированным ключом, а со стороны помещения используется вертушка. Такое исполнение удобно там, где дверь требуется регулярно закрывать изнутри без ключа.

Корпус, цилиндр и цельнолитой ротор изготовлены из ЦАМ. Покрытие выполнено в цвете «старая бронза», поэтому механизм можно подбирать к дверным ручкам, накладкам и другой фурнитуре аналогичного оттенка. В комплект входят пять стальных перфорированных ключей. Механизм имеет пять пинов, показатель секретности 5000 и ресурс 120000 циклов открывания и закрывания.

Назначение и особенности модели

Цилиндр предназначен для совместимого врезного замка под профильный цилиндровый механизм. Конфигурация ключ/вертушка подходит для жилых помещений, кабинетов и других дверей, где управление замком изнутри должно быть быстрым и удобным. Выступающий на 30 градусов из плоскости механизма кулачок конструктивно препятствует прямому выбиванию цилиндра из двери.

Длина шейки ключа составляет 15 мм, что позволяет применять механизм совместно с броненакладкой при совпадении геометрии узла. При подборе броненакладки важно учитывать не только длину ключа, но и фактическое расстояние от торца цилиндра до наружной поверхности накладки: ключ должен полностью входить в скважину и свободно поворачиваться.

Если требуется сравнить модель с цилиндрами другой длины, асимметрии или варианта запирания, используйте раздел цилиндровые механизмы для дверных замков. Подбирать замену следует по размерам старого цилиндра и расположению крепежного отверстия, а не только по общей длине изделия.

Что проверить перед заказом

• Общую длину. Для этой модели она составляет 60 мм.
• Размер сторон. Типоразмер 30/30 должен соответствовать расстояниям от центра крепежного отверстия до внутренних и наружных поверхностей двери с учетом накладок.
• Ориентацию. Буква «В» обозначает сторону с вертушкой; заранее определите, с какой стороны двери она должна находиться.
• Тип ключа. Модель рассчитана на перфорированный профильный ключ.
• Совместимость с замком. Сравните профиль корпуса, положение кулачка и крепежного отверстия со снятым цилиндром.
• Совместимость с отделкой. Цвет «старая бронза» лучше сопоставить с оттенком ручек и декоративных накладок.

Цилиндр не должен заметно выступать за плоскость наружной защитной фурнитуры. Слишком короткая модель также нежелательна: ключ и вертушка должны вращаться свободно, не задевая накладки. Перед установкой полезно измерить обе стороны от центра крепежного винта отдельно, особенно если толщина наружной и внутренней накладок различается.

Характеристики

Рекомендации по установке и эксплуатации

До окончательной фиксации проверьте работу механизма при открытой двери: ключ и вертушка должны поворачиваться без закусывания, а кулачок — корректно взаимодействовать с замком. Крепеж затягивают без чрезмерного усилия, чтобы не деформировать корпус и не нарушить соосность. После установки отдельно проверьте запирание при открытой и закрытой двери.

Стандарт MAX 60 (30х30В) AB подойдет для двери с совместимым врезным замком, симметричным размером цилиндра 30/30 и требуемой внутренней вертушкой. Главные условия правильного выбора — совпадение размеров, ориентации и профиля механизма с существующим дверным узлом.
