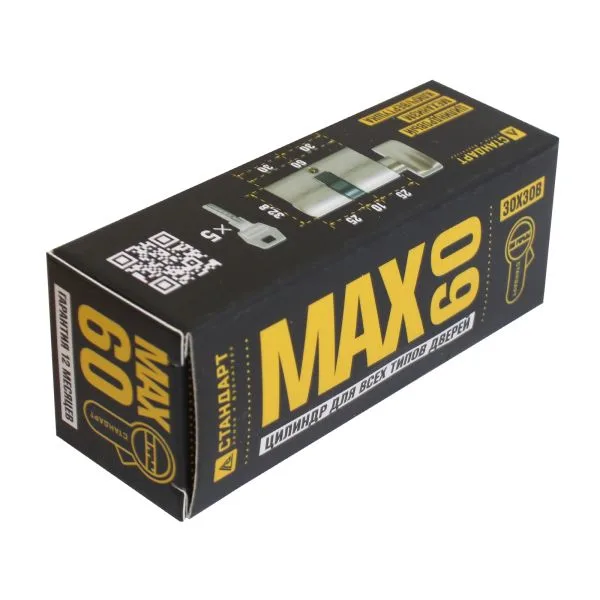

Стандарт MAX 60 (30х30В) SN 5кл перф.ключ верт. Цилиндровый механизм(100 10)

Цилиндровый механизм Стандарт MAX 60: назначение модели

Стандарт MAX 60 (30х30В) SN — цилиндровый механизм для врезного замка входной или межкомнатной двери. Конструкция ключ/вертушка позволяет запирать дверь ключом с наружной стороны, а изнутри управлять механизмом поворотной вертушкой. Модель подходит для замены цилиндра аналогичного формата, когда требуются общая длина 60 мм, равные стороны 30/30 и матовое никелевое исполнение.

Механизм относится к серии MAX и работает с перфорированным ключом. В комплект входят пять стальных ключей. Цилиндр, корпус и цельнолитой ротор изготовлены из ЦАМ. Пять пинов формируют 5000 вариантов секретности, а указанный ресурс механизма составляет 120000 циклов открывания и закрывания.

Размеры и совместимость

При подборе цилиндра важно учитывать не только общую длину. Для этой модели указаны типоразмер 30/30 и размерное обозначение 25х10х25В мм: центральные 10 мм относятся к зоне кулачка, а буква «В» обозначает сторону с вертушкой. До покупки сравните расположение вертушки, расстояния от центра крепежной зоны до краев цилиндра, толщину двери и установленных накладок.

Модель можно применять с броненакладкой при совпадении геометрии узла: длина шейки ключа составляет 15 мм. Накладка не должна мешать полному введению и свободному повороту ключа. Для подбора других размеров и исполнений удобно сравнить товар с ассортиментом цилиндровых механизмов для дверных замков, обращая внимание на длину сторон и формат управления.

Конструктивные особенности

Корпус имеет покрытие цвета матовый никель, обозначаемое маркировкой SN. Такое исполнение следует сопоставить с цветом дверных ручек, накладок и другой фурнитуры. Кулачок выступает из плоскости механизма на 30 градусов; эта конструктивная особенность служит дополнительным препятствием для выбивания цилиндра из двери.

Формат ключ/вертушка удобен там, где дверь требуется регулярно закрывать изнутри без использования ключа. При этом модель не следует выбирать только по общей длине: цилиндр должен соответствовать профилю посадочного места, положению центрального кулачка и ориентации внутренней стороны двери.

Что проверить перед заказом

• Снимите размер установленного цилиндра от центра крепежной зоны до наружного и внутреннего краев.
• Убедитесь, что требуется симметричный типоразмер 30/30 и общая длина 60 мм.
• Проверьте, с какой стороны двери должна располагаться вертушка.
• Сопоставьте обозначение 25х10х25В мм с геометрией заменяемого механизма.
• При наличии броненакладки проверьте, достаточно ли шейки ключа длиной 15 мм для свободной работы.
• Заранее уточните совместимость штатного крепежа замка с новым цилиндром.

Характеристики Стандарт MAX 60

Рекомендации по установке и эксплуатации

До монтажа проверьте работу цилиндра ключом и вертушкой без нагрузки. Устанавливайте механизм вручную, без электроинструмента: чрезмерное усилие при затяжке может повредить корпус или нарушить свободное вращение. После установки ключ и вертушка должны двигаться плавно при открытой двери, а затем — при закрытой двери без перекоса полотна.

Стандарт MAX 60 подходит для случая, когда нужен цилиндр 30/30 с внутренней вертушкой, пятью перфорированными ключами и матовым никелевым покрытием. Точная сверка размеров и ориентации сторон перед заказом помогает заменить механизм без несоответствия посадочному месту.
