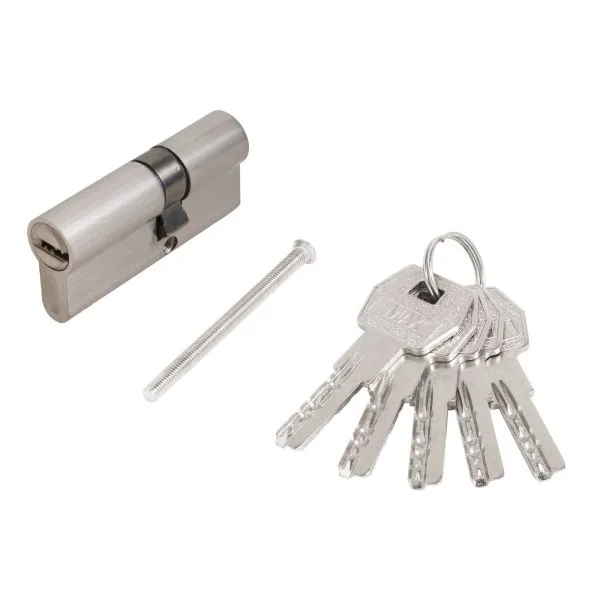

Стандарт MAX 70 (30х40) SN 5кл перф.ключ ключ Цилиндровый механизм(100 10)

Цилиндровый механизм Стандарт MAX 70: назначение модели

Стандарт MAX 70 (30х40) SN — цилиндровый механизм для врезных замков входных и внутренних дверей. Модель имеет исполнение ключ/ключ: отпирание и запирание выполняется ключом с обеих сторон двери. Такой вариант подходит для дверей, где не требуется внутренняя поворотная ручка цилиндра.

Общая длина механизма составляет 70 мм, а стороны относительно центра имеют размер 30/40 мм. Асимметричная конфигурация позволяет подобрать положение цилиндра с учётом толщины дверного полотна, замка и декоративных либо защитных накладок. Исполнение SN имеет цвет «матовый никель» и рассчитано на сочетание с фурнитурой близкого оттенка.

Конструкция и рабочие параметры

Корпус цилиндра и цельнолитой ротор изготовлены из ЦАМ. В механизме применена 5-пиновая система секретности под перфорированный профильный ключ. Заявленная секретность составляет 5000 комбинаций, ресурс — 120 000 циклов открывания и закрывания. Комплект включает пять стальных ключей, поэтому модель удобна для установки на дверь, которой пользуются несколько человек.

Кулачок выступает из плоскости механизма под углом 30 градусов. Длина шейки ключа составляет 15 мм; конструкция допускает использование цилиндра с броненакладками. При подборе важно учитывать не только общую длину, но и фактическую толщину всей дверной сборки: полотна, корпуса замка, наружной и внутренней накладки.

Совместимость и выбор размера

Модель предназначена для врезного замка, совместимого с профильным цилиндровым механизмом. Размер 30/40 нельзя заменять симметричным вариантом 35/35 только на основании одинаковой общей длины: положение центра и вылет каждой стороны влияют на правильную установку. Цилиндр не должен чрезмерно выступать за плоскость установленной накладки и не должен быть утоплен так, чтобы ключ было неудобно вставлять.

Перед заказом снимите размеры установленного цилиндра от центра крепёжного отверстия до наружного и внутреннего края. Зафиксируйте, с какой стороны требуется 30 мм, а с какой — 40 мм. Дополнительно сравните профиль корпуса, расположение кулачка, тип замка и возможность свободного поворота ключа при установленной броненакладке. Для сравнения других размеров и вариантов запирания удобно открыть раздел цилиндровые механизмы.

Практические рекомендации

• До демонтажа старого цилиндра убедитесь, что дверь открыта и остаётся в устойчивом положении.
• Сравните размеры 30/40 мм с прежним механизмом по обе стороны от центра крепёжного отверстия.
• Проверьте, что исполнение ключ/ключ подходит для выбранного сценария эксплуатации двери.
• При наличии броненакладки проверьте глубину канала и возможность полностью вставить ключ с шейкой длиной 15 мм.
• После установки испытайте все пять ключей при открытой двери, а затем проверьте работу замка без приложения чрезмерного усилия.

Характеристики

Итог

Стандарт MAX 70 (30х40) SN подходит для замены или комплектации врезного замка, когда нужен цилиндр длиной 70 мм с асимметрией 30/40 мм и запиранием ключом с обеих сторон. Для корректного выбора достаточно заранее проверить ориентацию размеров, совместимость профиля с замком и положение механизма относительно накладок.
