Стандарт MAX 70 (30х40В) SN 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 70 мм 30/40 с вертушкой

Стандарт MAX 70 (30х40В) SN — цилиндровый механизм для врезных замков входных и внутренних дверей. Его общая длина составляет 70 мм, а стороны цилиндра имеют размер 30/40. Буква «В» обозначает исполнение с вертушкой: с наружной стороны замок управляется ключом, а с внутренней — поворотной ручкой. Такое решение удобно для двери, которую требуется регулярно запирать из помещения без использования ключа.

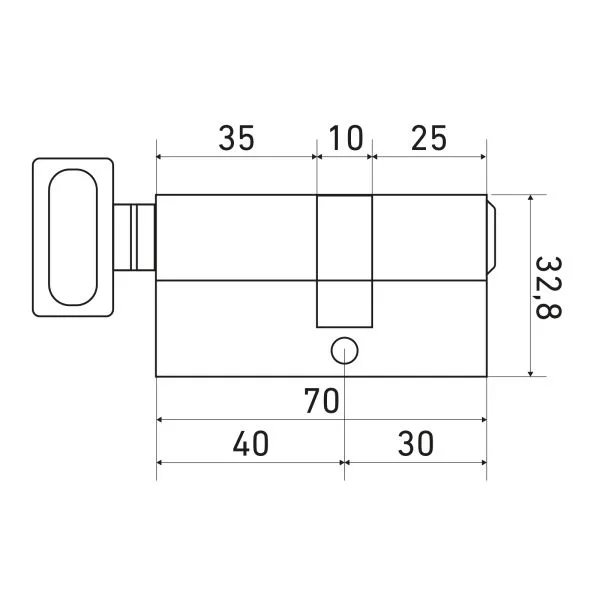

Модель относится к цилиндровым механизмам с перфорированным ключом. При подборе важны не только общая длина, но и распределение размеров относительно центра крепежного отверстия: у этой модели указан размер 30/40 и смещение 25х10х35В мм. Сторона с вертушкой должна совпасть с внутренней стороной двери.

Конструкция и подтвержденные параметры

Корпус, цилиндр и ротор изготовлены из ЦАМ, ключи — из стали. Цвет SN соответствует матовому никелю и подходит для сочетания с дверной фурнитурой близкого серебристого оттенка. Механизм имеет 5 пинов, показатель секретности — 5000. Кулачок выступает из плоскости механизма на 30 градусов; такая конструктивная особенность препятствует прямому выбиванию цилиндра из двери.

Длина шейки ключа составляет 15 мм, поэтому цилиндр можно использовать совместно с броненакладками. При этом перед покупкой необходимо проверить толщину конкретной накладки и глубину посадки: после установки ключ должен свободно входить в скважину и поворачиваться без контакта головки ключа с защитной фурнитурой.

Где применяется модель

Цилиндр подходит для входных и внутренних дверей с совместимым врезным замком. Исполнение ключ/вертушка особенно практично для квартирных, офисных и хозяйственных помещений, где изнутри дверь требуется открывать и закрывать поворотом вертушки. Для дверей, где доступ к внутренней стороне возможен через стекло или другое уязвимое заполнение, целесообразность вертушки следует оценивать с учетом конструкции полотна и требований к безопасности.

Размер 30/40 не является универсальным для любой двери. Правильно подобранный цилиндр после монтажа не должен заметно выступать за плоскость защитной накладки. Чрезмерный выступ может мешать работе фурнитуры и увеличивать уязвимость узла, а слишком короткий корпус не позволит корректно установить накладки и пользоваться ключом или вертушкой.

Что проверить перед заказом

• Общую длину: для этой модели она равна 70 мм.
• Распределение сторон: требуется посадка 30/40, причем вертушка должна находиться со стороны помещения.
• Совместимость с замком: сравните профиль корпуса, положение крепежного отверстия и форму кулачка со снятым цилиндром.
• Защитную фурнитуру: при наличии броненакладки проверьте, достаточно ли шейки ключа длиной 15 мм.
• Цвет: исполнение SN — матовый никель; сопоставьте его с ручками, накладками и другой видимой фурнитурой.

Практические рекомендации

До демонтажа старого цилиндра откройте дверь и оставьте ее в открытом положении. Измеряйте обе стороны от центра крепежного винта до наружных плоскостей установленной фурнитуры, а не только толщину дверного полотна. Отдельно отметьте, с какой стороны нужна вертушка. Если размеры старого механизма совпадают, дополнительно сравните положение кулачка и свободное пространство вокруг вертушки.

После установки сначала проверьте движение ключа и вертушки при открытой двери. Ригели должны выдвигаться и убираться плавно, без усилия и заеданий. Затем проверьте работу при закрытой двери. Не применяйте силу при несовпадении деталей: перекос цилиндра или чрезмерная затяжка крепежа способны ухудшить работу замка.

Характеристики

Итог

Стандарт MAX 70 30/40В SN подойдет для совместимого врезного замка, когда требуется цилиндр длиной 70 мм с наружным управлением перфорированным ключом и внутренней вертушкой. Основные условия правильного выбора — точное совпадение сторон 30/40, расположение вертушки внутри помещения и соответствие защитной накладке.
