Стандарт MAX 70 (35х35В) AB 5кл перф.ключ верт. Цилиндровый механизм(80 10)

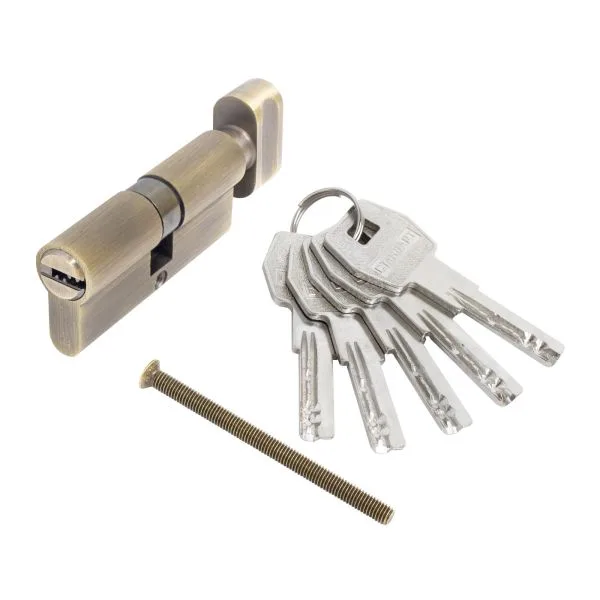

Цилиндровый механизм Стандарт MAX 70 (35х35В) AB

Стандарт MAX 70 (35х35В) AB — цилиндровый механизм для врезных замков входных и внутренних дверей. Его общая длина составляет 70 мм, а равные плечи 35/35 мм подходят для дверного узла, в котором расстояние от центра крепежного отверстия до обеих сторон составляет по 35 мм. Буква «В» обозначает исполнение с вертушкой: с наружной стороны замок управляется ключом, а с внутренней — поворотной ручкой цилиндра.

Такой формат удобен для квартиры, частного дома, кабинета или другого помещения, где дверь требуется регулярно закрывать изнутри без ключа. Модель относится к серии Стандарт MAX, работает с перфорированным ключом и поставляется в цвете «старая бронза» — обозначение AB. При подборе другой длины или конфигурации можно сравнить модель с другими цилиндровыми механизмами, учитывая не только общую длину, но и размеры каждого плеча относительно центра крепления.

Конструкция и параметры модели

Корпус, цилиндр и ротор изготовлены из ЦАМ, а ключи — из стали. Секретная часть включает 5 пинов и рассчитана на 5000 комбинаций. В комплект входят 5 перфорированных ключей, поэтому модель подходит для дверей, которыми пользуются несколько человек, без необходимости сразу заказывать дополнительные экземпляры.

Кулачок выступает из плоскости механизма под углом 30 градусов. Длина шейки ключа составляет 15 мм, что позволяет применять механизм совместно с броненакладкой, если геометрия конкретной накладки, замка и дверного полотна соответствует этим параметрам. Само наличие броненакладки не заменяет проверку посадочного размера: ключ должен свободно входить в цилиндр и поворачиваться без контакта с декоративной или защитной фурнитурой.

Что проверить перед заказом

Главный размер для выбора — 35/35 мм. Измерение выполняют от центра отверстия под крепежный винт цилиндра до наружной и внутренней плоскостей дверной фурнитуры. Обе стороны этой модели равны, однако направление установки остается важным: вертушка должна располагаться со стороны помещения. Не следует выбирать механизм только по общей длине 70 мм, поскольку цилиндр с другим соотношением плеч может выступать из накладки либо оказаться слишком глубоко в посадочном месте.

• Сопоставьте профиль и расположение крепежного отверстия с установленным врезным замком.
• Убедитесь, что размер 35/35 мм соответствует толщине двери вместе с накладками.
• Проверьте, с какой стороны должна находиться вертушка.
• При наличии броненакладки оцените доступ к ключевому каналу с учетом шейки ключа длиной 15 мм.
• Заранее уточните длину крепежного винта, необходимую для вашего замка и дверного полотна.

Характеристики

Практические рекомендации

До установки сравните новый цилиндр со снятым механизмом: общую длину, расстояния от центра крепления до краев, положение вертушки и форму кулачка. Механизм должен входить в корпус замка без усилия. Если цилиндр не занимает рабочее положение, не затягивайте крепеж и не подтачивайте детали — повторно проверьте размеры и совместимость.

После фиксации проверьте работу при открытой двери. Ключ и вертушка должны вращаться без заеданий, а засов и защелка — перемещаться свободно. Затем выполните несколько циклов при закрытой двери. Стандарт MAX 70 (35х35В) AB станет подходящим выбором, если требуется симметричный цилиндр длиной 70 мм, внутреннее управление вертушкой, пять перфорированных ключей и отделка в цвете старой бронзы.
