Стандарт MAX 80 (35х45В) SB 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 80 35/45В

Стандарт MAX 80 — цилиндровый механизм для врезного замка входной или внутренней двери. Модель выполнена по схеме ключ/вертушка: с наружной стороны замок отпирается перфорированным ключом, а со стороны помещения управляется поворотной вертушкой. Такое исполнение удобно там, где дверь требуется регулярно закрывать изнутри без использования ключа.

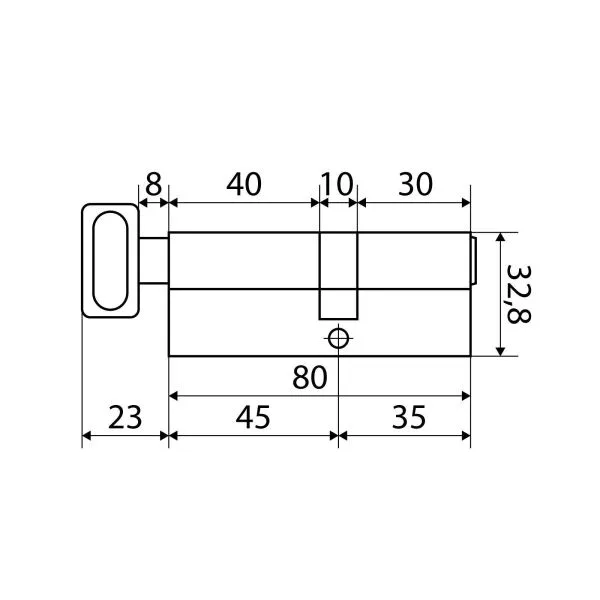

Общая длина изделия составляет 80 мм, типоразмер — 35/45. Это несимметричная модель, поэтому при подборе важны не только суммарная длина, но и направление короткой и длинной частей относительно кулачка. Обозначение стороны с буквой «В» указывает на расположение вертушки. До покупки измерьте снятый цилиндр либо расстояния от центра крепежного винта до наружной и внутренней плоскостей дверной фурнитуры.

Конструкция и основные параметры

Корпус цилиндра и цельнолитой ротор изготовлены из ЦАМ. Механизм имеет 5 пинов и показатель секретности 5000. Кулачок выступает из плоскости механизма под углом 30 градусов; такая геометрия предназначена для противодействия выбиванию цилиндра из двери. Расчетный ресурс модели составляет 120000 циклов открывания и закрывания.

Цвет исполнения SB — матовое золото. Его стоит сопоставить с оттенком ручек, накладок и другой дверной фурнитуры: матовые золотистые покрытия разных серий могут визуально отличаться. Стальные перфорированные ключи имеют шейку длиной 15 мм, поэтому цилиндр допускает применение с броненакладками. При этом перед заказом необходимо сравнить толщину конкретной накладки и глубину посадки: ключ должен свободно входить в цилиндр и поворачиваться без контакта головки с накладкой.

Что входит в комплект и где применяется

Модель комплектуется пятью перфорированными ключами. Цилиндр подходит для врезных замков, рассчитанных на цилиндровый механизм соответствующего профиля и размера. Его можно рассматривать для замены изношенного механизма, изменения схемы управления с внутренней стороны двери или установки нового замка, если посадочные размеры совпадают.

Для выбора других размеров и вариантов управления удобно сравнить доступные цилиндровые механизмы. Сравнивать следует общую длину, размеры обеих сторон от центра кулачка, наличие вертушки, профиль ключа и цвет лицевых частей.

Проверка совместимости перед заказом

• Сверьте общую длину цилиндра — 80 мм — с толщиной двери и установленными накладками.
• Проверьте разбивку 35/45 и определите, с какой стороны двери должна находиться вертушка.
• Сравните положение кулачка и обозначение смещения 30х10х40В мм со старым механизмом.
• Убедитесь, что замок рассчитан на цилиндровый механизм совместимого профиля.
• При использовании броненакладки проверьте глубину посадки и достаточность шейки ключа длиной 15 мм.
• Заранее уточните требуемую длину крепежного винта, если штатный винт старого цилиндра не подходит.

Цилиндр не должен заметно выступать за наружную защитную накладку. Слишком длинная модель хуже защищена от механического воздействия, а слишком короткая может затруднять работу ключом. После установки кулачок должен свободно приводить замок в действие, без заеданий и дополнительного усилия.

Характеристики модели

Итог

Стандарт MAX 80 35/45В — вариант для двери, которой требуется цилиндр общей длиной 80 мм с несимметричной разбивкой и внутренней вертушкой. Модель сочетает матово-золотое исполнение, пять перфорированных ключей и возможность установки с подходящей броненакладкой. Ключевое условие правильного выбора — точное совпадение размеров сторон и ориентации вертушки.
