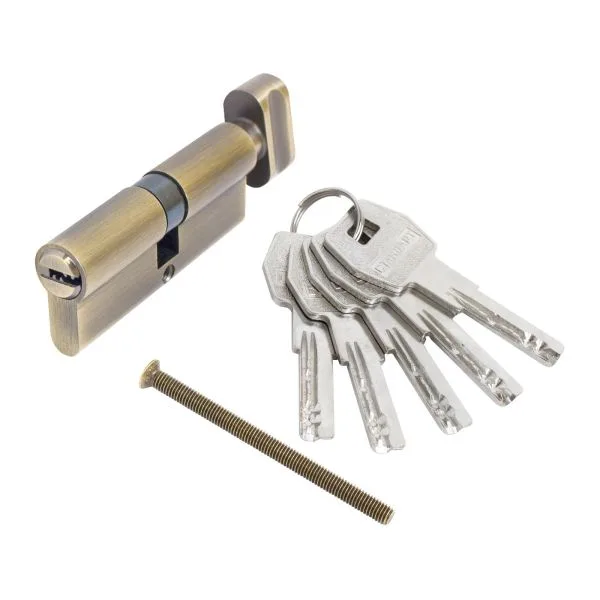

Стандарт MAX 80 (40х40В) AB 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 80 (40х40В) AB

Стандарт MAX 80 — цилиндровый механизм для врезного замка входной или внутренней двери. Модель выполнена по схеме «ключ/вертушка»: с наружной стороны дверь открывается перфорированным ключом, а из помещения замком можно управлять поворотной вертушкой. Такое исполнение удобно для дверей, которые регулярно запирают изнутри без использования ключа.

Общая длина корпуса составляет 80 мм, типоразмер — 40/40. Обе части цилиндра имеют одинаковую длину относительно центра, поэтому модель предназначена для дверного узла, которому подходит именно симметричная конфигурация. Обозначение «В» указывает на сторону с вертушкой. Цвет старая бронза позволяет сочетать механизм с дверными ручками, накладками и другой фурнитурой близкого бронзового оттенка.

Конструкция и рабочие параметры

Корпус цилиндра и цельнолитой ротор изготовлены из ЦАМ — цинкового сплава, а ключи выполнены из стали. Механизм имеет 5 пинов и секретность 5000 комбинаций. В комплект входят пять перфорированных ключей. Заявленный ресурс модели составляет 120 000 циклов открывания и закрывания, гарантийный срок — 1 год.

Кулачок выступает из плоскости механизма на 30 градусов. Длина шейки ключа составляет 15 мм, что позволяет рассматривать модель для установки вместе с броненакладкой, если размеры и конструкция конкретной накладки обеспечивают свободное введение и поворот ключа. Совместимость следует определять по всему дверному узлу, а не только по общей длине цилиндра.

Где применяется модель

Механизм подходит для врезных замков входных и внутренних дверей с посадочным местом под профильный евроцилиндр и конфигурацией 40/40. Он может использоваться при замене изношенного цилиндра либо при комплектации нового замка. Другие модели и варианты размеров представлены в разделе цилиндровые механизмы, где можно подобрать исполнение под фактическую толщину двери и расположение замка.

Что проверить перед заказом

• Размер. Измерьте расстояние от центра крепежного отверстия цилиндра до наружной и внутренней плоскостей защитной фурнитуры. Для этой модели требуется конфигурация 40/40 и общая длина 80 мм.
• Сторону управления. Убедитесь, что с внутренней стороны двери нужна вертушка, а с наружной — ключ.
• Посадочное место. Сравните профиль корпуса, положение крепежного отверстия и кулачка со снятым механизмом или параметрами замка.
• Броненакладку. Проверьте глубину накладки и доступ ключа: длина его шейки составляет 15 мм.
• Выступ корпуса. После установки цилиндр не должен чрезмерно выступать за плоскость защитной накладки.
• Оттенок. Исполнение AB соответствует цвету старая бронза.

Характеристики

Практический выбор и установка

При замене цилиндра надежнее всего снять старый механизм и измерить обе половины от центра крепежного отверстия. Совпадение только общей длины недостаточно: важны пропорции сторон, положение вертушки и толщина установленной защитной фурнитуры. До окончательной фиксации проверьте плавность поворота ключа и вертушки при открытой двери. Крепеж затягивайте вручную без чрезмерного усилия и не применяйте электроинструмент.

Стандарт MAX 80 (40х40В) AB подойдет для дверного узла с симметричным цилиндром длиной 80 мм, когда снаружи требуется перфорированный ключ, а изнутри — удобная вертушка. Правильный предварительный замер поможет избежать выступания корпуса и обеспечит свободную работу замка.
