Стандарт MAX 80 (40х40В) SB 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 80: назначение модели

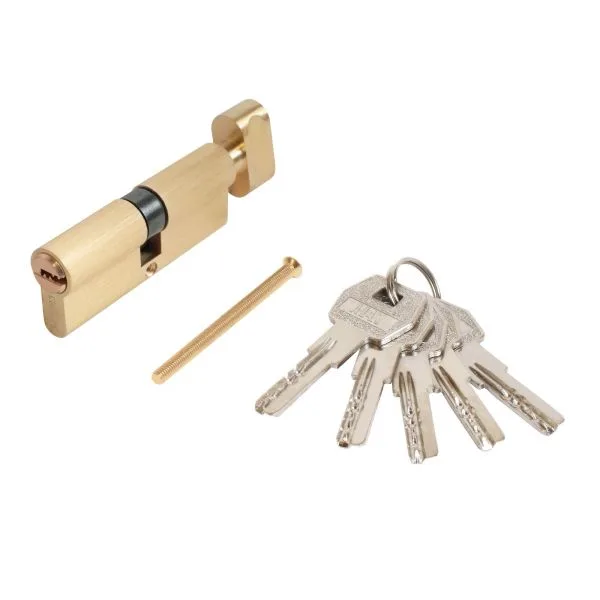

Стандарт MAX 80 (40х40В) SB — цилиндровый механизм для врезных замков входных и внутренних дверей. Модель имеет исполнение ключ/вертушка: с наружной стороны замок открывается перфорированным ключом, а с внутренней используется поворотная ручка. Такое решение удобно для двери, которую требуется регулярно запирать из помещения без использования ключа.

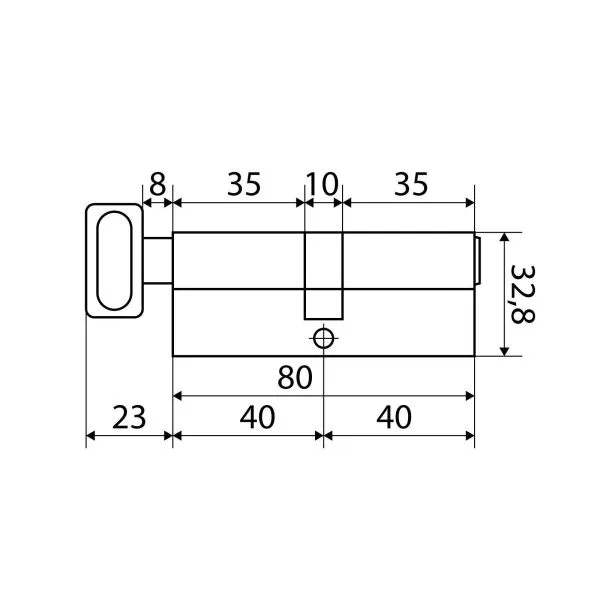

Общая длина цилиндра составляет 80 мм, а типоразмер 40/40 означает равные части по обе стороны от центральной зоны. Смещение модели обозначено как 35х10х35В мм, где литера «В» указывает сторону с вертушкой. Перед покупкой важно сопоставить не только общую длину, но и расположение внутренней и наружной частей относительно полотна, замка и декоративных накладок.

Конструкция и основные параметры

Корпус цилиндра и цельнолитой ротор изготовлены из ЦАМ — цинкового сплава, применяемого в дверной фурнитуре. Цвет исполнения SB — матовое золото. Ключи изготовлены из стали. Механизм имеет 5 пинов, работает с перфорированным профильным ключом и характеризуется секретностью 5000.

Кулачок выступает на 30 градусов из плоскости механизма. Такая форма используется для защиты цилиндра от выбивания. Длина шейки ключа 15 мм позволяет применять модель совместно с броненакладками, однако при подборе необходимо отдельно проверить толщину конкретной накладки и достаточность вылета ключа. Указанный ресурс механизма составляет 120000 циклов открывания и закрывания.

Где можно использовать механизм

Модель подходит для замены цилиндра во врезном дверном замке, если посадочный профиль, длина 80 мм, деление 40/40 и положение вертушки соответствуют существующей конструкции. Это может быть входная или внутренняя дверь, для которой требуется управление ключом снаружи и вертушкой изнутри.

При комплексном подборе замка, накладок и сменного цилиндра полезно сравнить модель с другими товарами в разделе цилиндровые механизмы. Основные различия между похожими вариантами заключаются в общей длине, распределении размеров относительно кулачка, типе ключа, наличии вертушки и цвете лицевых частей.

Что проверить перед заказом

• Общую длину. Для этой модели она равна 80 мм.
• Деление сторон. Требуемый типоразмер — 40/40; при измерении учитывайте положение центрального крепежного отверстия.
• Ориентацию. Вертушка должна находиться с внутренней стороны двери.
• Положение кулачка. Сравните его форму и расположение со снятым механизмом и корпусом замка.
• Выступание из двери. После установки цилиндр не должен чрезмерно выходить за плоскость защитной или декоративной накладки.
• Броненакладку. При ее наличии сопоставьте толщину накладки с длиной шейки ключа 15 мм.
• Крепеж. Уточните длину фиксирующего винта и используйте крепеж, подходящий к конкретному замку и толщине двери.

Практические рекомендации

Для точного подбора удобнее снять действующий цилиндр и измерить расстояния от центра крепежного отверстия до каждого торца. Дополнительно сравните фотографии профиля, кулачка и вертушки. Совпадение одной лишь общей длины не гарантирует правильную посадку: значение имеет распределение размеров между наружной и внутренней сторонами.

Монтаж выполняйте при открытой двери, чтобы сохранить доступ к торцу замка. Не применяйте чрезмерное усилие при затяжке фиксирующего винта: перекос корпуса может ухудшить вращение ключа или вертушки. После установки несколько раз проверьте плавность работы сначала при открытой, затем при закрытой двери. Если механизм вращается свободно при открытом полотне, но заедает после закрывания, необходимо проверить положение двери и ответной части замка.

Характеристики

Итог

Стандарт MAX 80 (40х40В) SB подойдет для врезного замка, которому требуется цилиндр длиной 80 мм с симметричным делением 40/40, перфорированным ключом снаружи и вертушкой изнутри. Перед покупкой достаточно внимательно сверить размеры, ориентацию сторон, посадочный профиль, положение кулачка и совместимость с используемой накладкой.
