Стандарт MAX 80 (40х40В) SN 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 80: назначение модели

Стандарт MAX 80 (40х40В) SN — цилиндровый механизм для врезных замков входных и внутренних дверей. Он подходит для ситуации, когда дверь требуется открывать перфорированным ключом с наружной стороны, а из помещения управлять замком удобной поворотной вертушкой. Такое исполнение обозначается как ключ/вертушка.

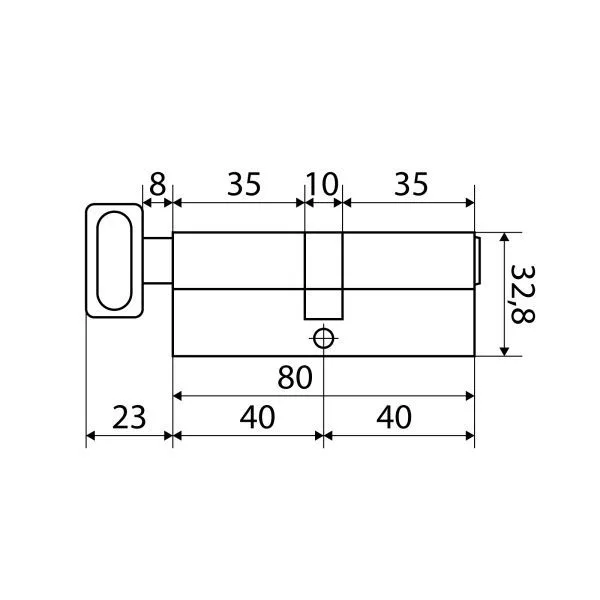

Общая длина цилиндра составляет 80 мм, а типоразмер — 40/40. Симметричное деление удобно для дверей, у которых расстояние от центра крепежного винта до наружной и внутренней поверхности фурнитуры одинаково. При выборе цилиндра важна не только общая длина: необходимо отдельно проверить обе стороны относительно центра крепления и заранее определить, с какой стороны должна находиться вертушка.

Конструкция и подтвержденные параметры

Корпус, цилиндр и цельнолитой ротор изготовлены из ЦАМ — цинкового сплава. Покрытие SN имеет цвет матовый никель и рассчитано на сочетание с дверной фурнитурой близкого серебристого оттенка. Механизм работает с перфорированным ключом, имеет 5 пинов и показатель секретности 5000. Материал ключей — сталь, комплект включает 5 ключей.

Кулачок выступает из плоскости механизма под углом 30 градусов. Такая геометрия препятствует прямому выбиванию цилиндра из двери. Заявленный рабочий ресурс составляет 120 000 циклов открывания и закрывания, гарантийный срок — 1 год.

Совместимость с дверью и замком

Модель предназначена для врезного замка, рассчитанного на профильный цилиндровый механизм соответствующего формата. Для правильного подбора сравните старый цилиндр с новой моделью: общую длину 80 мм, размеры сторон 40/40, положение центрального крепежного отверстия, форму кулачка и направление вертушки. В характеристиках модели также используется значение смещения 35х10х35В мм — его следует сопоставить с геометрией заменяемого механизма.

Цилиндр можно применять с броненакладкой при совпадении размеров и взаимного положения деталей. Длина шейки ключа составляет 15 мм, поэтому до покупки проверьте, позволит ли толщина накладки полностью вставить ключ и свободно повернуть его. Цилиндр не должен заметно выступать за наружную плоскость защитной фурнитуры или, наоборот, располагаться настолько глубоко, чтобы мешать работе ключа.

Если требуются другие размеры или вариант ключ/ключ, подходящую конфигурацию удобно подбирать в разделе цилиндровые механизмы, сравнивая длину обеих половин и способ управления изнутри.

Что проверить перед заказом

• Измерьте расстояние от центра крепежного винта до наружной и внутренней сторон дверной фурнитуры.
• Убедитесь, что необходим именно типоразмер 40/40 при общей длине 80 мм.
• Проверьте, с какой стороны двери должна располагаться вертушка.
• Сопоставьте профиль корпуса, положение отверстия крепления и форму кулачка со старым цилиндром.
• При наличии броненакладки измерьте ее глубину и проверьте достаточность шейки ключа длиной 15 мм.
• Уточните соответствие длины имеющегося крепежного винта толщине замка и двери.

Характеристики

Рекомендации по установке и эксплуатации

Перед монтажом проверьте работу механизма ключом и вертушкой без нагрузки. Устанавливайте цилиндр вручную, без перекоса и чрезмерного усилия. Для этой модели нельзя использовать электроинструмент: крепеж следует затягивать ручным инструментом так, чтобы цилиндр был надежно зафиксирован, но его корпус не деформировался. После установки несколько раз проверьте запирание при открытой двери, затем повторите проверку при закрытой двери.

Стандарт MAX 80 подойдет для замены цилиндра 40/40, когда требуется исполнение ключ/вертушка, пять перфорированных ключей и нейтральное покрытие «матовый никель». Тщательная проверка размеров и положения вертушки перед заказом позволит установить механизм без несовместимости с замком и защитной фурнитурой.
