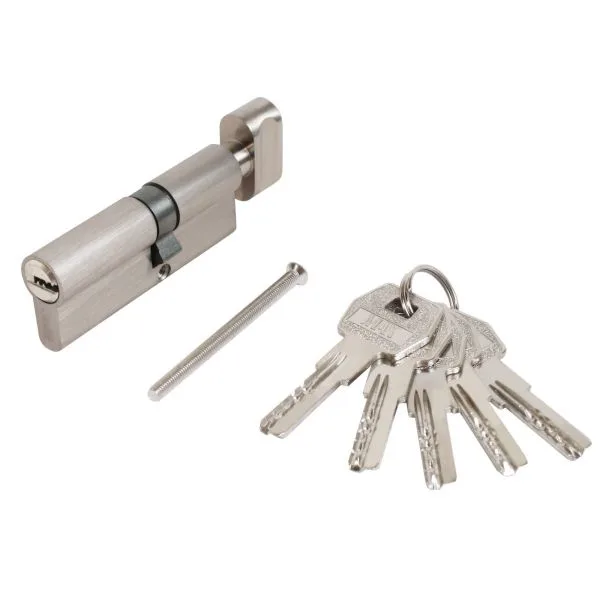

Стандарт MAX 80 (45х35В) SN 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 80: назначение модели

Стандарт MAX 80 — цилиндровый механизм общей длиной 80 мм для врезных замков входных и внутренних дверей. Модель имеет асимметричный типоразмер 45/35 и исполнение ключ/вертушка: с наружной стороны замок открывается перфорированным ключом, а со стороны помещения управляется поворотной ручкой. Такое сочетание удобно там, где дверь требуется регулярно запирать изнутри без использования ключа.

При выборе цилиндра важна не только его общая длина. Необходимо учитывать распределение размеров относительно крепежного отверстия и сторону расположения вертушки. Для этой модели используются плечи 45 и 35 мм. Перед заказом измерьте установленный цилиндр от центра крепежного винта до каждого края и убедитесь, что сторона 45 мм и сторона 35 мм соответствуют конструкции двери, замка и накладок.

Конструкция и подтвержденные параметры

Корпус цилиндра и цельнолитой ротор изготовлены из ЦАМ. Механизм выполнен в цвете матовый никель и рассчитан на 120 000 циклов открывания и закрывания. Секретная часть имеет 5 пинов и 5000 комбинаций. Для управления используются стальные перфорированные ключи; комплект включает 5 ключей.

Кулачок выступает из плоскости механизма на 30 градусов. Эта конструктивная особенность направлена на защиту цилиндра от выбивания из двери. Длина шейки ключа составляет 15 мм, поэтому модель допускает использование с броненакладками. При этом перед покупкой следует сопоставить длину шейки с толщиной конкретной броненакладки и декоративных элементов: ключ должен полностью входить в рабочее положение без перекоса и упора головки в накладку.

Где можно использовать механизм

Модель предназначена для врезных дверных замков, рассчитанных на профильный цилиндровый механизм соответствующего размера. Она подходит для входных и внутренних дверей при совпадении профиля, общей длины, расположения кулачка и крепежного отверстия. Исполнение с вертушкой уместно для квартиры, кабинета, подсобного или другого помещения, где требуется удобное отпирание изнутри.

При комплексном подборе замка, накладок и сменного цилиндра полезно сравнить другие цилиндровые механизмы по типоразмеру, виду запирания и расположению сторон. Это поможет выбрать конфигурацию, которая не будет чрезмерно выступать за плоскость дверной фурнитуры.

Что проверить перед заказом

• Размеры: общая длина должна составлять 80 мм, а расстояния от центра крепежного отверстия — 45 и 35 мм.
• Ориентацию: определите, с какой стороны двери должна находиться вертушка.
• Тип замка: корпус врезного замка должен быть рассчитан на профильный цилиндровый механизм.
• Накладки: сравните толщину броненакладки с длиной шейки ключа 15 мм.
• Посадку: цилиндр не должен заметно выступать за защитную фурнитуру или мешать ее установке.
• Крепеж: заранее уточните требуемую длину винта для конкретного замка и толщины двери.

Характеристики Стандарт MAX 80

Практический выбор и эксплуатация

До установки сравните новый и старый цилиндры по общей длине, положению крепежного отверстия, кулачку и стороне вертушки. После монтажа проверьте работу при открытой двери: ключ и вертушка должны поворачиваться плавно, а засов — перемещаться без заеданий. Затем повторите проверку при закрытой двери. Если усилие появляется только после закрывания, требуется проверить положение дверного полотна и ответной части замка, а не пытаться провернуть механизм с повышенной силой.

Стандарт MAX 80 подойдет покупателю, которому нужен цилиндр 45/35 в цвете матовый никель, с перфорированным ключом снаружи и вертушкой изнутри. Пять ключей удобны для распределения между пользователями, а совместимость с броненакладками позволяет включить механизм в защищенную дверную конфигурацию после проверки размеров накладки.
