Стандарт MAX 85 (50х35В) SB 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 85: назначение модели

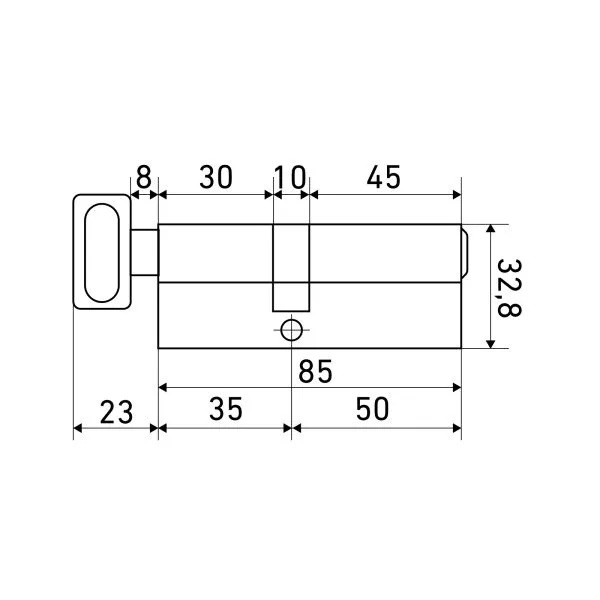

Стандарт MAX 85 — цилиндровый механизм для врезных замков входных и внутренних дверей. Общая длина корпуса составляет 85 мм, а типоразмер 50/35 означает несимметричное расположение сторон относительно центра механизма. Такая конфигурация применяется, когда толщина дверного полотна, декоративных накладок или положение замка требуют разных вылетов цилиндра с наружной и внутренней стороны.

Модель выполнена по схеме ключ/вертушка: с наружной стороны дверь отпирается перфорированным ключом, а из помещения замок управляется поворотной вертушкой. Это удобно для жилых помещений, где требуется быстрое запирание изнутри без использования ключа. Для наружной стороны предусмотрен профильный перфорированный ключ; в наименовании модели обозначен комплект из пяти ключей.

Параметры и конструктивные особенности

Корпус, цилиндр и цельнолитой ротор изготовлены из ЦАМ — цинкового сплава, применяемого в дверной фурнитуре. Цвет исполнения — матовое золото. Механизм имеет 5 пинов и секретность 5000 комбинаций. Указанный ресурс составляет 120 000 циклов открывания и закрывания, гарантийный срок — 1 год.

Кулачок выступает из плоскости механизма на 30 градусов: эта конструктивная особенность предназначена для защиты цилиндра от выбивания из двери. Длина шейки ключа составляет 15 мм, благодаря чему модель рассчитана на применение с броненакладками. При этом фактическую совместимость следует проверять по толщине конкретной накладки и тому, насколько свободно ключ входит в цилиндр и поворачивается.

Как проверить совместимость перед заказом

Главный параметр выбора — не только общая длина 85 мм, но и распределение сторон 50/35 мм. Измерьте старый цилиндр от центра крепежного отверстия отдельно к наружному и внутреннему краю. Определите, на какой стороне двери должна находиться вертушка: перестановка размеров 50 и 35 мм меняет положение длинной и короткой частей относительно полотна.

Сопоставьте форму корпуса с посадочным местом врезного замка, проверьте положение кулачка и наличие свободного пространства для вертушки. Цилиндр после установки не должен заметно выступать за плоскость защитной фурнитуры. Если используется броненакладка, заранее проверьте ее толщину, диаметр отверстия и доступ ключа с шейкой 15 мм. Длину крепежного винта подбирайте с учетом толщины двери и корпуса замка.

Для сравнения вариантов по длине, расположению сторон и типу управления удобно использовать раздел цилиндровые механизмы. При подборе важно ориентироваться на фактические размеры двери и старого цилиндра, а не только на внешнее сходство изделий.

Характеристики Стандарт MAX 85

Практические рекомендации

До монтажа вставьте ключ и убедитесь, что ротор и кулачок поворачиваются плавно. Устанавливайте механизм без ударной нагрузки и не затягивайте крепеж чрезмерно: корпус должен сохранять правильное положение в замке. После установки несколько раз проверьте отпирание ключом и вертушкой при открытой двери, затем повторите проверку при закрытой двери.

Стандарт MAX 85 подойдет для двери с врезным замком, если требуются общая длина цилиндра 85 мм, распределение сторон 50/35 мм и управление ключом снаружи и вертушкой изнутри. Точная проверка размеров, ориентации и броненакладки перед покупкой поможет избежать выступания корпуса и затрудненного поворота ключа.
