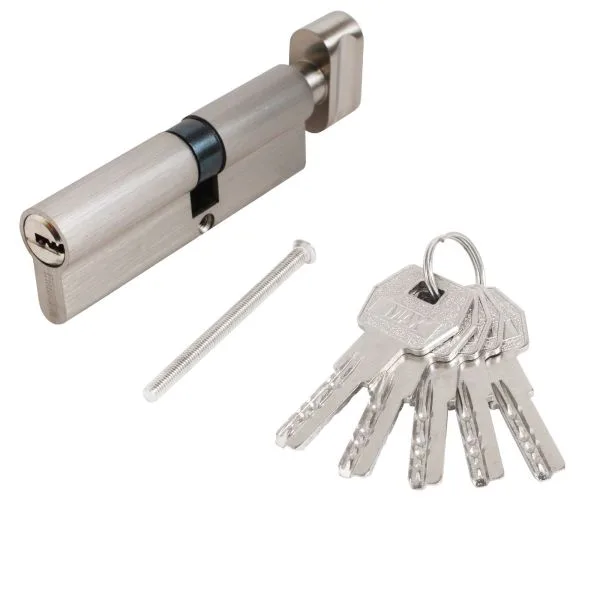

Стандарт MAX 90 (50х40В) SN 5кл перф.ключ верт. Цилиндровый механизм(60 10)

Цилиндровый механизм Стандарт MAX 90 мм

Стандарт MAX 90 (50х40В) SN — цилиндровый механизм для врезных замков входных и внутренних дверей. Модель имеет общую длину 90 мм и асимметричную конфигурацию 50/40. С одной стороны цилиндр открывается перфорированным ключом, с другой используется вертушка. Такое исполнение удобно там, где дверь требуется запирать изнутри без ключа.

Корпус, цилиндр и цельнолитой ротор изготовлены из ЦАМ. Наружные элементы имеют цвет матовый никель, поэтому модель уместно сочетать с ручками, накладками и другой дверной фурнитурой близкого оттенка. Механизм оснащен пятью пинами, его секретность составляет 5000. В комплект входят пять стальных перфоключей.

Размеры и назначение

При выборе цилиндра важна не только общая длина, но и положение центрального кулачка относительно сторон двери. Для этой модели указан типоразмер 50/40 и смещение 45х10х35В мм. Буква «В» обозначает сторону с вертушкой. Поэтому два цилиндра одинаковой длины 90 мм не всегда взаимозаменяемы: расположение вертушки и соотношение плеч должны соответствовать конструкции конкретной двери.

Модель предназначена для замены совместимого цилиндрового механизма во врезном замке либо для комплектации новой двери. Среди других вариантов длины и конфигурации в разделе цилиндровых механизмов следует выбирать изделие по фактическим размерам от центра крепежного винта до наружной и внутренней плоскостей защитной фурнитуры.

Особенности конструкции

• Управление: перфоключ снаружи и вертушка изнутри.
• Секретная часть: 5 пинов, секретность 5000.
• Комплект ключей: 5 штук.
• Материалы: корпус, цилиндр и ротор из ЦАМ; ключи из стали.
• Цвет: матовый никель.
• Ресурс: 120000 циклов открывания и закрывания.

Кулачок выступает из плоскости механизма под углом 30 градусов. Длина шейки ключа составляет 15 мм, благодаря чему цилиндр можно рассматривать для установки с броненакладкой. При этом совместимость определяется не одним этим параметром: ключ должен свободно входить в скважину и поворачиваться, а размеры броненакладки и положение цилиндра должны совпадать с дверным узлом.

Что проверить перед заказом

Снимите размеры установленного цилиндра от центра крепежного отверстия в обе стороны и сопоставьте их с конфигурацией 50/40. Определите, с какой стороны двери должна находиться вертушка. Проверьте профиль посадочного места, положение кулачка и толщину двери вместе с накладками. После монтажа цилиндр не должен чрезмерно выступать за плоскость защитной фурнитуры или мешать работе замка.

Если используется броненакладка, дополнительно сравните глубину ее ключевого канала с длиной шейки ключа 15 мм. До окончательной фиксации проверьте работу механизма при открытой двери: ключ и вертушка должны поворачиваться без чрезмерного усилия, а засов и защелка — двигаться свободно. При несовпадении размеров не следует дорабатывать корпус цилиндра или дверное полотно без оценки специалиста.

Характеристики

Итог

Стандарт MAX 90 подходит для двери, которой требуется цилиндр 50/40 с вертушкой на стороне «В», матовым никелевым исполнением и перфорированными ключами. Главные условия правильного выбора — точное совпадение плеч, стороны вертушки, профиля замка и положения цилиндра относительно накладок.
