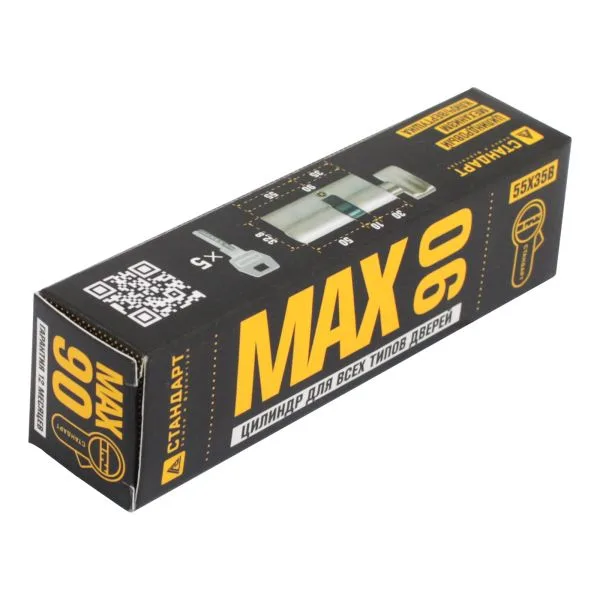

Стандарт MAX 90 (55х35В) SN 5кл перф.ключ верт. Цилиндровый механизм(80 10)

Цилиндровый механизм Стандарт MAX 90: назначение и исполнение

Стандарт MAX 90 (55х35В) SN — цилиндровый механизм для врезного замка входной или внутренней двери. С наружной стороны дверь отпирается перфорированным ключом, а с внутренней используется вертушка. Такое исполнение удобно там, где требуется открывать и запирать дверь из помещения без ключа.

Общая длина модели составляет 90 мм, а стороны цилиндра имеют несимметричный размер 55/35 мм. Буква «В» обозначает сторону с вертушкой. При подборе важно не только совпадение общей длины: необходимо правильно определить, какая часть цилиндра обращена наружу, а какая — внутрь помещения. Перестановка размеров 55 и 35 мм меняет положение цилиндра относительно полотна и фурнитуры.

Материалы и параметры механизма

Корпус, цилиндр и ротор изготовлены из ЦАМ — цинкового сплава. Наружное исполнение SN имеет цвет «матовый никель», поэтому модель уместно подбирать к ручкам и накладкам сходного оттенка. Стальные перфорированные ключи взаимодействуют с пятиштифтовым механизмом секретности; заявленное число комбинаций — 5000.

В комплект входят пять ключей. Изнутри цилиндр управляется вертушкой, поэтому ключ для обычного запирания со стороны помещения не нужен. Длина шейки ключа составляет 15 мм. Этот параметр особенно важен при установке вместе с броненакладкой: толщина и конструкция накладки не должны мешать полному введению и свободному повороту ключа.

Кулачок выступает из плоскости механизма под углом 30 градусов. При сравнении со старым цилиндром учитывайте форму и исходное положение кулачка, поскольку они влияют на ввод механизма в корпус замка. Для выбора других размеров и вариантов исполнения удобно сопоставить модель с ассортиментом раздела цилиндровые механизмы.

Что проверить перед заказом

• Общую длину: корпус цилиндра должен соответствовать размеру 90 мм.
• Разбивку сторон: от центра крепежного отверстия требуется 55 мм в одну сторону и 35 мм в сторону вертушки.
• Ориентацию: заранее определите, с какой стороны двери должна находиться внутренняя вертушка.
• Совместимость с замком: сравните профиль корпуса, положение крепежного отверстия и форму кулачка со снятым механизмом.
• Толщину фурнитуры: цилиндр не должен чрезмерно выступать за наружную накладку или располагаться слишком глубоко.
• Броненакладку: при ее наличии проверьте, достаточно ли длины шейки ключа 15 мм.

Размер «смещение 50х10х30В мм» помогает дополнительно сверить геометрию: 10 мм приходится на центральную часть, а обозначение «В» указывает сторону вертушки. Для практического подбора надежнее измерять демонтированный цилиндр от центра крепежного отверстия к обоим торцам, не ориентируясь только на толщину дверного полотна.

Характеристики Стандарт MAX 90 (55х35В) SN

Рекомендации по установке

До монтажа проверьте работу ключей и вертушки вне двери: вращение должно быть свободным, без принудительного усилия. Совместите кулачок с корпусом, аккуратно введите цилиндр в замок и закрепите его подходящим винтом вручную. Электроинструмент при установке использовать нельзя: чрезмерный момент затяжки способен повредить механизм или нарушить его положение.

После сборки сначала проверьте запирание при открытой двери с обеих сторон, затем повторите проверку при закрытой двери. Стандарт MAX 90 подходит для замены цилиндра, когда требуются размер 55/35 мм, внутренняя вертушка, матовый никель и комплект из пяти перфорированных ключей.
