Стандарт Z.F.80В-5K (35x10x35B) SN 5кл перф.ключ верт. Цилиндровый механизм(120 96 12)

Цилиндровый механизм Стандарт Z.F.80В-5K

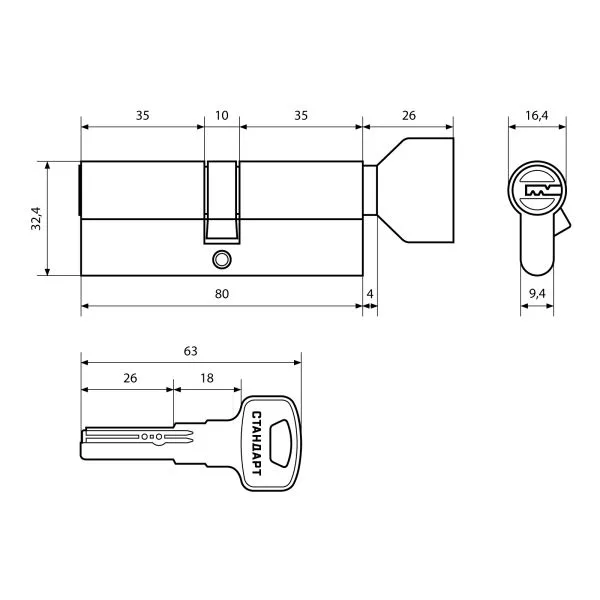

Стандарт Z.F.80В-5K — цилиндровый механизм европейского профиля для врезных дверных замков. Модель имеет общую длину 80 мм и симметричную размерную схему 35×10×35 мм: по 35 мм от центра кулачка до каждого края корпуса и центральную часть 10 мм. Такое исполнение подходит для замены цилиндра, когда размеры установленного механизма и положение крепежного отверстия совпадают.

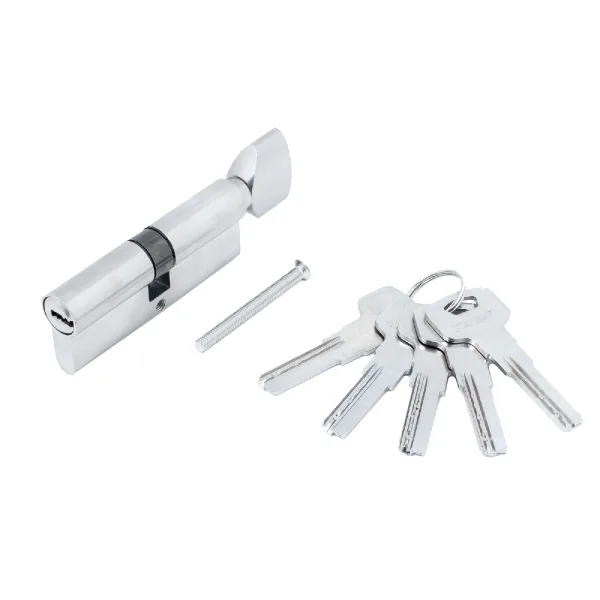

С наружной стороны замок открывается перфорированным ключом, а с внутренней — поворотной вертушкой. Это удобно в повседневной эксплуатации: для отпирания двери из помещения не требуется ключ. В комплект входят пять ключей, поэтому модель можно выбрать для семьи или помещения, где доступ нужен нескольким пользователям.

Параметры и особенности модели

Корпус и рабочие части цилиндра изготовлены из стали и цинкового сплава, ротор — из цинкового сплава. Вертушка выполнена из алюминиевого сплава. Цвет матовый никель и обозначение SN позволяют сочетать механизм с дверными ручками и накладками близкого серебристого оттенка.

Механизм имеет пять пинов и заявленную секретность 4500. Кулачок выступает из плоскости корпуса под углом 30 градусов; такая форма предназначена для защиты цилиндра от выбивания. Эти особенности не заменяют правильного подбора длины, защитной накладки и надежного дверного замка, поэтому цилиндр следует оценивать как часть всей запирающей системы.

Совместимость и выбор размера

Модель рассчитана на врезной замок с посадочным местом под евроцилиндр. Перед покупкой извлеките старый механизм и измерьте расстояния от центра крепежного отверстия до наружного и внутреннего краев. Для этой модели требуются значения 35 и 35 мм. Дополнительно убедитесь, что вертушка должна располагаться именно с внутренней стороны двери и сможет свободно поворачиваться, не задевая ручку или декоративную накладку.

Общая толщина двери сама по себе не определяет совместимость: необходимо учитывать толщину полотна, накладок и броненакладки. Корпус цилиндра после установки не должен чрезмерно выступать за плоскость защитной фурнитуры. Если нужен другой размер или исполнение ключ/ключ, сравните подходящие цилиндровые механизмы по длине обеих сторон, типу управления и профилю ключа.

Что проверить перед заказом

• общую длину прежнего цилиндра и размер от центра крепежного отверстия до каждого края;
• соответствие схемы 35×10×35 мм посадочному месту замка;
• ориентацию вертушки относительно внутренней стороны двери;
• наличие свободного пространства для поворота вертушки;
• совместимость профиля корпуса и кулачка с установленным врезным замком;
• длину имеющегося крепежного винта или необходимость подобрать его отдельно.

Практические рекомендации по установке

Монтаж выполняют при открытой двери. Сначала сравните новый и снятый цилиндры по длине, положению кулачка и стороне вертушки. Вставляйте механизм без усилия, слегка поворачивая ключ или вертушку, чтобы совместить кулачок с корпусом замка. Крепеж затягивайте только ручным инструментом: применение электроинструмента для этой модели запрещено. После фиксации несколько раз проверьте поворот ключа и вертушки при открытой двери, а затем аккуратно проверьте запирание двери.

Характеристики

Итог

Стандарт Z.F.80В-5K подойдет для замены симметричного евроцилиндра длиной 80 мм, если замку требуется схема 35×10×35 мм и управление ключом снаружи, вертушкой изнутри. Основные условия правильного выбора — точное совпадение размеров, профиля посадочного места и ориентации вертушки.
