Стандарт Z.F.90В-5K (40x10x40B) SN 5кл перф.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.F.90В-5K SN

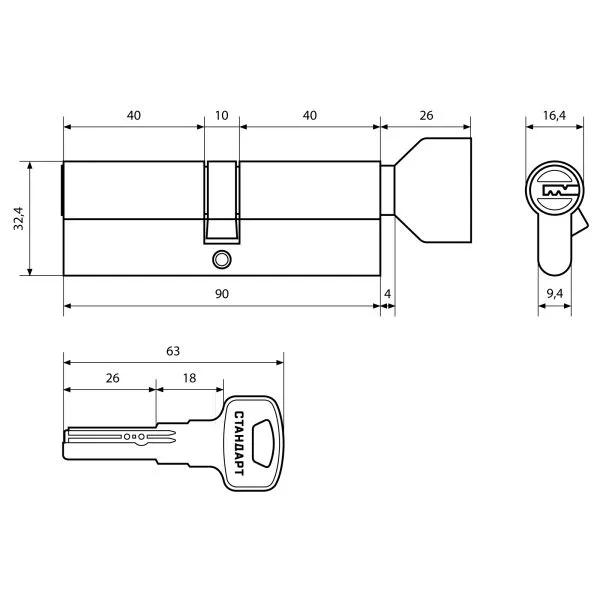

Стандарт Z.F.90В-5K SN — цилиндровый механизм европейского профиля для комплектации или замены цилиндра во врезном дверном замке. Модель имеет общую длину 90 мм и размерную схему 40×10×40 мм: по обе стороны от центральной части предусмотрены равные участки по 40 мм. Такое симметричное исполнение подходит только тогда, когда эти размеры соответствуют толщине двери, положению замка и установленным защитным накладкам.

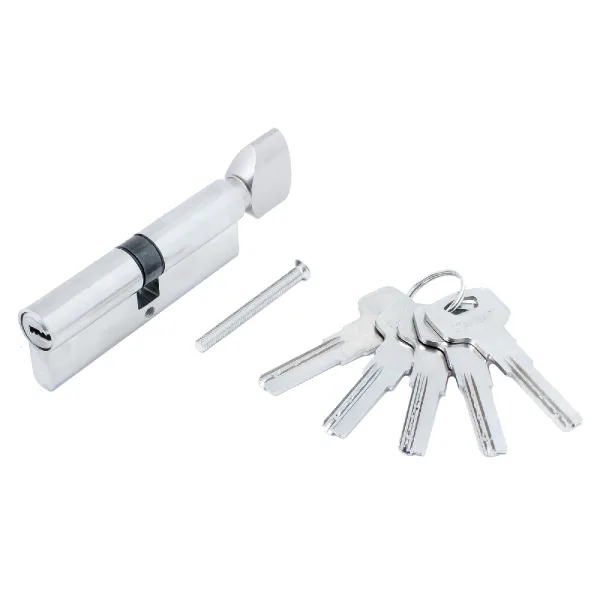

Снаружи механизм отпирается перфорированным ключом, а со стороны помещения управляется вертушкой. Эта схема удобна для дверей, которые требуется закрывать изнутри без ключа. В комплект входят пять ключей. Перед покупкой важно решить, с какой стороны двери должна располагаться вертушка, и убедиться, что после установки ею можно свободно пользоваться.

Параметры и особенности модели

Корпус и рабочие элементы изготовлены из стали и цинкового сплава. Вертушка выполнена из алюминиевого сплава, ротор — из цинкового сплава. Цвет SN — матовый никель; нейтральная серебристая отделка сочетается с дверной фурнитурой близкого оттенка. Механизм содержит 5 пинов, показатель секретности составляет 4500. Выступающий относительно плоскости механизма кулачок является конструктивной особенностью модели, которую нужно учитывать при сопоставлении со старым цилиндром и корпусом замка.

Если требуется сравнить эту модель с другими размерами и схемами управления, используйте раздел цилиндровые механизмы. При выборе ориентируйтесь прежде всего на профиль, общую длину, расстояния от центра крепежного отверстия до краев цилиндра и расположение вертушки.

Совместимость и ограничения

Модель предназначена для врезного замка с посадочным местом под цилиндр европейского профиля. Обозначение 40×10×40 мм нельзя заменять приблизительным размером: даже при одинаковой общей длине 90 мм цилиндры могут иметь другое смещение центральной части. Неподходящее соотношение сторон способно привести к чрезмерному выступанию цилиндра за плоскость накладки либо, наоборот, к его чрезмерному заглублению.

До оформления заказа снимите размеры установленного механизма или измерьте дверь и замок. Сравните форму европрофиля, общую длину 90 мм, участки по 40 мм от центральной части и сторону расположения вертушки. Отдельно проверьте толщину декоративных и защитных накладок. Крепеж должен соответствовать двери и корпусу замка; перед установкой уточните длину винта и не используйте поврежденный крепеж.

Практические рекомендации

• Выполняйте замену при открытой двери, чтобы сохранить доступ к торцу замка.
• До монтажа сравните новый и снятый цилиндры по профилю, длине, положению кулачка и центрального крепежного отверстия.
• Вставляйте механизм без ударов и перекоса. Если он не занимает посадочное положение свободно, повторно проверьте совмещение деталей.
• Крепеж затягивайте вручную без электроинструмента и чрезмерного усилия.
• После установки несколько раз проверьте ключ и вертушку сначала при открытой, затем при закрытой двери.

Характеристики

Итог

Стандарт Z.F.90В-5K SN подойдет для замены цилиндра европрофиля, если требуются длина 90 мм, симметричная схема 40×10×40 мм и управление ключом снаружи и вертушкой изнутри. Для правильного выбора достаточно точно сопоставить размеры, профиль, положение вертушки и конфигурацию замка, а монтаж выполнять вручную без ударной нагрузки и электроинструмента.
